Có nên lắp thêm pin lưu trữ? Hướng dẫn mở rộng pin LVTOPSUN G4 với biến tần Solis 8kW

Có nên lắp thêm pin lưu trữ cho hệ thống điện mặt trời?

Lắp thêm pin lưu trữ giúp tăng lượng điện có thể dùng vào buổi tối hoặc khi mất điện. Tuy nhiên, mở rộng pin chỉ đáng cân nhắc khi dung lượng hiện tại thường không đáp ứng nhu cầu. Nếu pin còn nhiều điện vào sáng hôm sau, pin bổ sung có thể không được sử dụng hết thường xuyên.

Có thể cân nhắc mở rộng khi:

• Pin hiện tại thường chạm ngưỡng dự phòng trước khi kết thúc thời gian sử dụng ban đêm.
• Gia đình vẫn lấy nhiều điện lưới vào buổi tối dù ban ngày có điện mặt trời dư.
• Muốn kéo dài thời gian cấp điện dự phòng khi lưới mất điện.
• Nhu cầu tải ban đêm tăng, chẳng hạn bổ sung điều hòa, bơm hoặc thiết bị công suất lớn.

Nên xem dữ liệu vận hành thực tế như SOC pin vào sáng hôm sau, điện năng tiêu thụ ban đêm và lượng điện mặt trời dư. Đây là cơ sở tốt hơn để quyết định có cần thêm pin hay không.

Ghép pin cũ và pin mới cùng model có được không?

Có thể mở rộng bằng pin cùng hãng, cùng model và cùng dung lượng nếu nhà sản xuất cho phép cấu hình đó. Dù thông số trên nhãn giống nhau, pin cũ và mới vẫn có thể khác về dung lượng thực tế, trạng thái sức khỏe (SOH), số chu kỳ và phiên bản firmware. Vì vậy, cần kiểm tra pin cũ trước khi ghép và làm theo quy trình của hãng.

LVTOPSUN giới thiệu mẫu LVTS-512314-G4 có khả năng mở rộng bằng cách ghép song song. Tuy nhiên, giới hạn pin tối đa nêu trên trang sản phẩm không đồng nghĩa mọi biến tần đều hỗ trợ cùng số lượng pin; cần xét riêng giới hạn BMS và biến tần. Thông số cặp pin và biến tần đang xét

Cấu hình cụ thể trong bài:

• Pin: LVTOPSUN LVTS-512314-G4.
• Biến tần: Solis S6-EH1P8K-L-PLUS.

Theo thông số LVTOPSUN, mỗi pin G4 có điện áp danh định 51,2V, dung lượng 314Ah, năng lượng danh định 16,07kWh, dòng sạc tối đa 150A và dòng xả tối đa 200A.

Solis S6-EH1P8K-L-PLUS có dải điện áp pin 40–60V, hỗ trợ giao tiếp CAN/RS485, công suất sạc/xả tối đa 8kW và dòng sạc/xả tối đa 190A. Như vậy, điện áp danh định của pin nằm trong dải điện áp của biến tần.

Lưu ý: Khi lắp hai pin, hệ thống vẫn bị giới hạn bởi biến tần. Pin thứ hai chủ yếu làm tăng dung lượng lưu trữ và thời gian dự phòng; không làm biến tần 8kW trở thành biến tần 16kW. Dòng sạc/xả thực tế còn phụ thuộc vào giới hạn BMS mà pin gửi đến biến tần, cấu hình cài đặt và điều kiện vận hành.

Cách mở rộng pin G4 với Solis S6-EH1P8K-L-PLUS

Phần dưới đây là trình tự kiểm tra và nghiệm thu. Việc đấu cáp nguồn và cấu hình BMS cần thực hiện theo đúng sơ đồ của LVTOPSUN G4 và tài liệu Solis S6-EH1P8K-L-PLUS.

1. Xác nhận tương thích BMS trước khi đấu nối

Kiểm tra với đơn vị bán hàng hoặc kỹ thuật của LVTOPSUN và Solis rằng:

• Đúng phiên bản pin LVTS-512314-G4 có thể giao tiếp với đúng phiên bản biến tần đang lắp.
• Đúng giao thức và sơ đồ chân CAN hoặc RS485.
• Phiên bản firmware của pin và biến tần phù hợp.
• Số lượng pin dự kiến nằm trong giới hạn của hệ thống.

Solis ghi rõ cổng BMS dùng giao tiếp CAN với pin lithium và yêu cầu kiểm tra sơ đồ chân giữa pin và biến tần. Vì vậy, không nên mặc định cáp RJ45 có thể cắm trực tiếp chỉ vì đầu cắm vừa cổng.

2. Kiểm tra sức khỏe pin cũ

Trước khi ghép, kiểm tra trên màn hình pin hoặc ứng dụng:

• Pin có báo lỗi BMS, quá nhiệt hoặc quá áp không.
• SOC và điện áp pin có hiển thị ổn định không.
• Pin có bị ngắt đột ngột khi sạc hoặc xả không.
• Dung lượng thực tế và lịch sử vận hành có dấu hiệu suy giảm bất thường không.

Nếu pin cũ có lỗi, cần xác định nguyên nhân trước khi thêm pin mới. Một pin lỗi có thể làm hệ thống mới tiếp tục báo lỗi hoặc vận hành không ổn định.

3. Cô lập và lắp đặt theo tài liệu hãng

Tắt hệ thống theo trình tự do nhà sản xuất quy định, cô lập nguồn pin và các nguồn điện liên quan rồi mới thao tác. Sau đó, lắp pin mới, cầu chì bảo vệ và dây dẫn theo đúng sơ đồ LVTOPSUN G4. Không tự thay đổi dây truyền thông, vị trí cổng hoặc cấu hình địa chỉ nếu chưa có hướng dẫn chính thức.

4. Cấu hình BMS và biến tần

Kết nối truyền thông đúng cổng, đúng chuẩn chân và đúng giao thức. Sau khi khởi động, xác nhận Solis nhận được thông tin từ BMS và không xuất hiện cảnh báo như CAN Fail hoặc Wrong battery brand selection.

Trong tài liệu Solis, nếu pin lithium có giao tiếp nhưng không có tên riêng trong danh sách model, hướng dẫn nêu tùy chọn “Lithium Battery LV” và yêu cầu cài dòng sạc/xả tối đa. Chỉ chọn tùy chọn này sau khi nhà cung cấp xác nhận giao thức pin tương thích với cấu hình cụ thể.

5. Cài giới hạn dòng phù hợp

Với một pin, không cài dòng sạc vượt quá mức tối đa 150A theo thông số sản phẩm. Dòng xả cũng phải nằm trong giới hạn pin và không vượt giới hạn 190A của biến tần.

Với hai pin, dù tổng giới hạn dòng của pin có thể cao hơn, Solis vẫn giới hạn dòng sạc/xả tối đa ở 190A. Nếu BMS truyền giới hạn dòng thấp hơn, cần theo giới hạn BMS đó. Không tự tăng giới hạn trong biến tần để vượt thông số pin, cáp hoặc thiết bị bảo vệ.

6. Kiểm tra vận hành sau khi mở rộng

Sau khi hệ thống được đưa vào hoạt động, kiểm tra:

• Biến tần đã nhận pin và trạng thái BMS bình thường.
• Tổng dung lượng/SOC được hiển thị hợp lý.
• Pin sạc và xả ổn định, không có pin tự ngắt.
• Không xuất hiện cảnh báo CAN, quá dòng, quá áp hoặc nhiệt độ.
• Cáp, đầu nối và thiết bị bảo vệ không nóng bất thường khi có tải.

Những lỗi cần tránh khi ghép pin cũ và mới

• Ghép pin khi chưa xác nhận đúng giao thức hoặc sơ đồ chân truyền thông.
• Đấu nguồn khi pin hoặc hệ thống chưa được cô lập theo hướng dẫn.
• Dùng dây, cầu chì hoặc thiết bị bảo vệ không phù hợp với dòng thiết kế.
• Cài dòng sạc/xả cao hơn giới hạn pin, BMS, biến tần hoặc dây dẫn.
• Cho rằng cùng hãng và cùng model đồng nghĩa firmware, trạng thái pin và quy trình ghép luôn giống nhau.
• Tự thay đổi cấu hình BMS nếu chưa có tài liệu hoặc hỗ trợ kỹ thuật từ hãng.

Câu hỏi thường gặp

Lắp thêm một pin G4 có tăng công suất biến tần không?

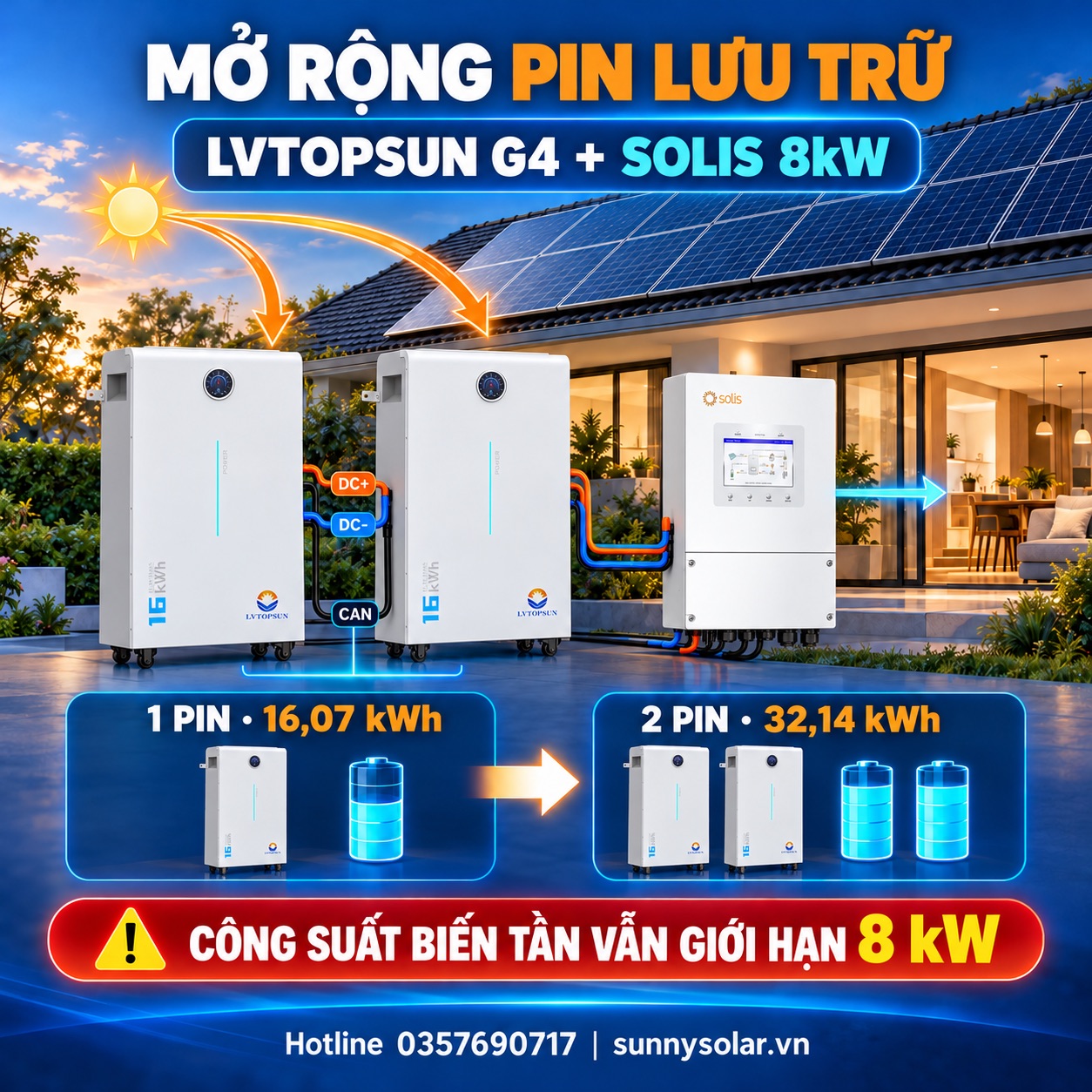

Không. Thêm pin làm tăng năng lượng dự trữ; công suất AC đầu ra vẫn chịu giới hạn của biến tần Solis 8kW.

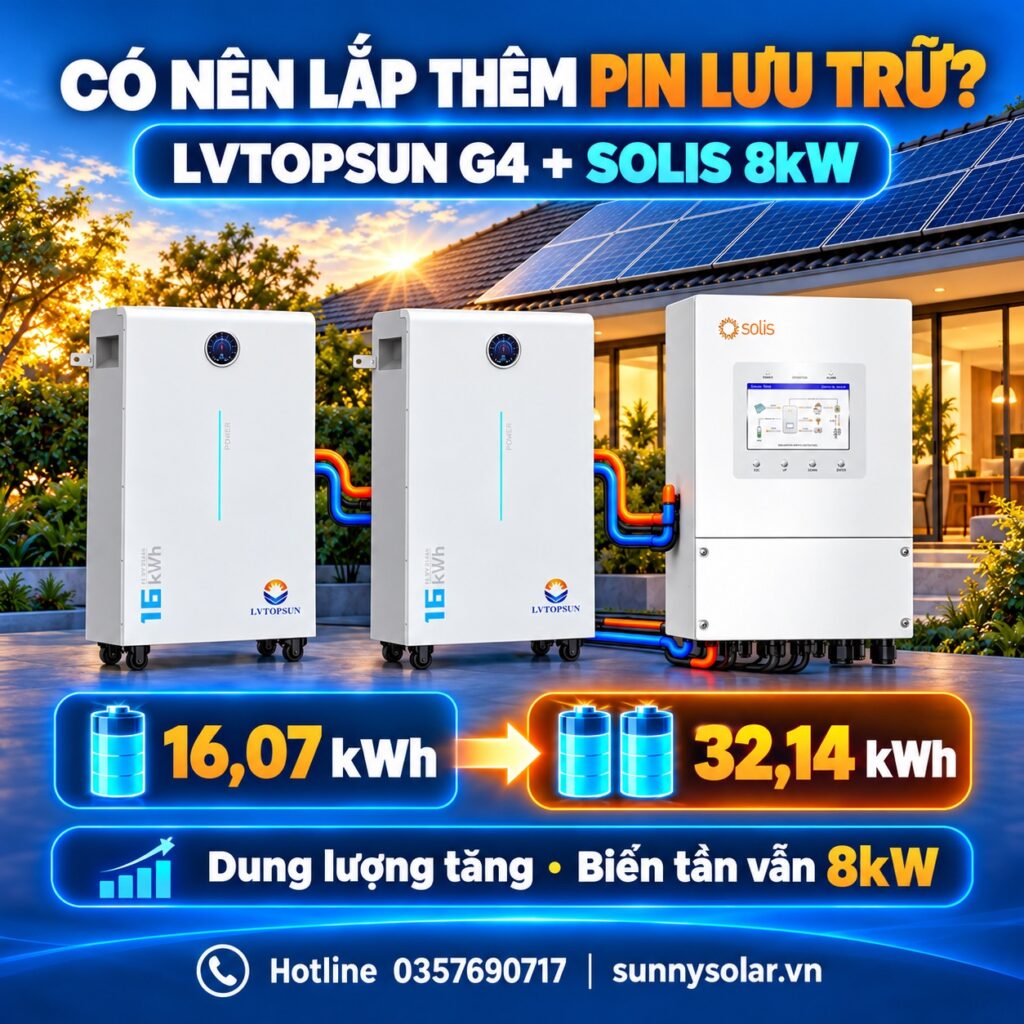

Hai pin G4 có dung lượng bao nhiêu?

Hai pin có tổng năng lượng danh định khoảng 32,14kWh. Năng lượng sử dụng thực tế còn phụ thuộc vào mức SOC dự phòng, cài đặt DOD, hiệu suất hệ thống và tải.

Có thể tự ghép pin tại nhà không?

Chỉ nên thao tác khi đã có sơ đồ chính thức, thiết bị bảo vệ phù hợp và hiểu rõ trình tự cô lập nguồn. Nếu chưa xác định được sơ đồ chân CAN/BMS hoặc cách cấu hình master/slave, nên giao cho kỹ thuật viên có kinh nghiệm.

Kết luận

Mở rộng pin có thể phù hợp nếu pin hiện tại thường xuyên không đủ dùng vào ban đêm hoặc cần tăng thời gian dự phòng. Với cấu hình LVTOPSUN LVTS-512314-G4 và Solis S6-EH1P8K-L-PLUS, điện áp danh định của pin phù hợp với dải điện áp biến tần; tuy nhiên, trước khi đấu nối cần xác nhận giao thức BMS, sơ đồ chân và giới hạn dòng của đúng phiên bản thiết bị. Khi thêm pin, dung lượng tăng nhưng công suất biến tần vẫn giữ giới hạn 8kW.
