Trong các công trình điện dân dụng, thương mại và công nghiệp, việc bố trí dây dẫn khoa học không chỉ giúp hệ thống đẹp hơn mà còn thuận tiện cho quá trình thi công, kiểm tra, bảo trì và mở rộng hệ thống điện.
Một trong những giải pháp được sử dụng phổ biến là máng cáp – Cable Tray.
Máng cáp là một hệ thống hỗ trợ dùng để nâng đỡ và định tuyến dây cáp trong tòa nhà, nhà máy công nghiệp và các hệ thống điện. Giải pháp này giúp quản lý dây cáp an toàn, gọn gàng và hiệu quả.

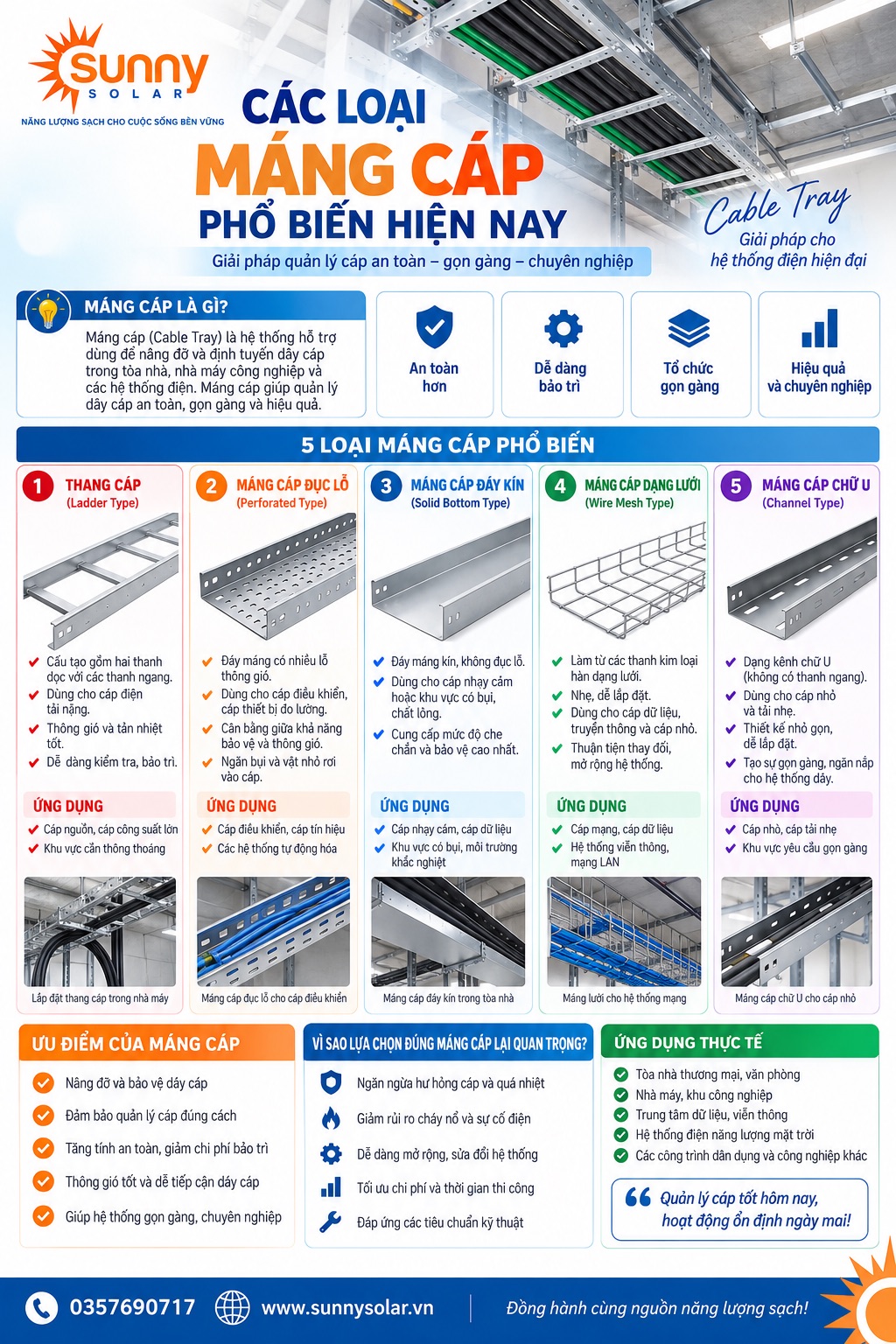

Tùy theo cấu tạo và ứng dụng, có thể chia thành 5 nhóm phổ biến: thang cáp, máng cáp đục lỗ, máng cáp đáy kín, máng cáp dạng lưới và máng cáp dạng kênh/chữ U.
Thang cáp (Ladder Cable Tray) có cấu tạo gồm hai thanh dọc hai bên kết hợp với các thanh ngang, tạo hình dáng tương tự một chiếc thang.
Đây là một trong những dạng hệ thống đỡ cáp quen thuộc trong các công trình điện.
Thang cáp có cấu trúc tương đối thoáng nên mang lại khả năng thông gió và tản nhiệt tốt cho dây cáp. Theo hình minh họa, loại này được sử dụng cho các hệ thống cáp điện công suất lớn hoặc ứng dụng tải nặng.
Nhờ thiết kế mở, việc quan sát, kiểm tra và tiếp cận dây dẫn cũng thuận tiện.
Ứng dụng: hệ thống cáp nguồn và các tuyến cáp điện cần khả năng thông thoáng tốt.
Máng cáp đục lỗ (Perforated Cable Tray) có phần đáy tương đối kín nhưng được thiết kế nhiều lỗ thông gió.
So với thang cáp, thiết kế này tạo bề mặt nâng đỡ liên tục hơn cho dây dẫn nhưng vẫn duy trì khả năng thông thoáng nhất định.
Máng đục lỗ giúp dây cáp được bố trí gọn gàng, đồng thời có khả năng bảo vệ dây tốt hơn so với kết cấu mở hoàn toàn.
Theo hình minh họa, loại máng này thường được sử dụng cho cáp điều khiển và cáp thiết bị đo lường.
Các lỗ trên bề mặt cũng hỗ trợ thông gió cho hệ thống dây bên trong.
Solid Bottom Cable Tray là loại máng có phần đáy kín, không đục lỗ.
Đặc điểm này tạo nên sự khác biệt rõ rệt so với thang cáp và máng cáp đục lỗ.
Theo hình minh họa, máng đáy kín được sử dụng cho các loại cáp nhạy cảm hoặc những khu vực có bụi hay chất lỏng, đồng thời cung cấp mức độ che chắn cao hơn.
Loại máng này phù hợp khi yêu cầu quan trọng là tăng khả năng che chắn và bảo vệ dây dẫn thay vì ưu tiên tối đa khả năng thông gió.
Tuy nhiên, khi thiết kế hệ thống thực tế vẫn cần cân nhắc đến vấn đề tản nhiệt và điều kiện môi trường tại vị trí lắp đặt.
Wire Mesh Cable Tray được chế tạo từ các thanh kim loại liên kết thành kết cấu dạng lưới.
Thiết kế này có ưu điểm nhẹ và thuận tiện khi lắp đặt.
Theo hình minh họa, máng lưới thường được sử dụng cho:
Kết cấu mở giúp việc quan sát, thêm hoặc thay đổi dây dẫn tương đối thuận tiện, đặc biệt trong những hệ thống thường xuyên cần thay đổi cấu hình.
Channel Cable Tray có thiết kế dạng kênh chữ U và không sử dụng các thanh ngang giống thang cáp.
Đây là giải pháp gọn, phù hợp cho các tuyến dây nhỏ và những ứng dụng tải nhẹ.
Nhờ kích thước nhỏ gọn, máng dạng kênh có thể phù hợp với những khu vực không cần sử dụng hệ thống máng hoặc thang cáp kích thước lớn.
Loại này đặc biệt hữu ích khi cần tập trung một số lượng nhỏ dây cáp thành một tuyến gọn gàng.
| Loại | Cấu tạo | Ứng dụng theo hình | Đặc điểm nổi bật |
|---|---|---|---|
| Thang cáp | 2 thanh dọc + thanh ngang | Cáp điện tải nặng | Thông gió rất tốt |
| Máng đục lỗ | Đáy có lỗ | Cáp điều khiển, đo lường | Cân bằng bảo vệ và thông gió |
| Máng đáy kín | Đáy không đục lỗ | Cáp nhạy cảm | Mức độ che chắn cao |
| Máng lưới | Lưới kim loại hàn | Data, truyền thông, cáp nhỏ | Nhẹ, dễ lắp đặt |
| Máng dạng kênh | Dạng chữ U | Cáp nhỏ, tải nhẹ | Gọn và tiết kiệm không gian |
Theo nội dung hình minh họa, việc sử dụng hệ thống máng cáp mang lại một số lợi ích đáng chú ý.
Trước hết, hệ thống giúp nâng đỡ và bảo vệ dây cáp, đồng thời tạo ra cách bố trí dây có tổ chức thay vì để dây dẫn phân tán trong công trình.
Thiết kế phù hợp còn giúp cải thiện an toàn, giảm khó khăn trong quá trình bảo trì và tạo điều kiện tiếp cận dây cáp thuận tiện hơn.
Đối với những loại có kết cấu mở như thang cáp hoặc máng lưới, khả năng thông gió cũng là một ưu điểm đáng kể.
Một hệ thống quản lý cáp tốt góp phần hạn chế tình trạng dây bị hư hỏng và hỗ trợ kiểm soát vấn đề nhiệt của tuyến cáp.
Bố trí dây khoa học cũng giúp hệ thống điện gọn gàng và chuyên nghiệp, đồng thời thuận lợi hơn khi cần mở rộng, sửa đổi hoặc bảo trì.
Đặc biệt tại các nhà máy, tòa nhà và hệ thống kỹ thuật có số lượng dây dẫn lớn, lựa chọn đúng loại máng cáp ngay từ giai đoạn thiết kế có thể giúp việc quản lý hệ thống về sau thuận tiện hơn đáng kể.
Không nên lựa chọn máng cáp chỉ dựa trên kích thước hoặc giá thành. Trước khi quyết định, cần xác định loại dây cáp, số lượng dây, kích thước tuyến cáp, tải trọng và môi trường lắp đặt.
Nếu cần độ thông thoáng cao cho cáp nguồn, có thể xem xét thang cáp. Với cáp điều khiển và thiết bị đo lường, máng đục lỗ là một phương án đáng cân nhắc.
Khi cần mức độ che chắn cao hơn có thể sử dụng máng đáy kín. Đối với hệ thống data, truyền thông và dây nhỏ, máng lưới mang lại kết cấu nhẹ và linh hoạt. Còn các tuyến cáp nhỏ, tải nhẹ có thể cân nhắc máng dạng kênh chữ U.
Trong các công trình điện mặt trời áp mái, hệ thống dây DC từ tấm pin về inverter và dây AC từ inverter đến tủ điện cần được bố trí khoa học.
Tùy thiết kế công trình, máng hoặc thang cáp có thể được sử dụng để tổ chức tuyến dây, giúp hệ thống gọn gàng và thuận tiện cho công tác kiểm tra, bảo trì.
Đối với khu vực ngoài trời, cần đặc biệt xem xét vật liệu, khả năng chống ăn mòn và điều kiện môi trường khi lựa chọn giải pháp quản lý cáp.
Các loại máng cáp có cấu tạo và ưu điểm khác nhau, vì vậy không có một loại duy nhất phù hợp cho mọi công trình.
Có thể ghi nhớ nhanh:
Thang cáp → thông thoáng, cáp nguồn
Máng đục lỗ → cân bằng giữa nâng đỡ và thông gió
Máng đáy kín → tăng khả năng che chắn
Máng lưới → nhẹ, linh hoạt cho data và truyền thông
Máng chữ U → nhỏ gọn cho tuyến dây tải nhẹ
Lựa chọn đúng hệ thống máng cáp điện sẽ giúp dây dẫn được bố trí khoa học, tăng tính chuyên nghiệp và tạo thuận lợi cho việc kiểm tra, bảo trì cũng như mở rộng hệ thống sau này.
