Làm Thế Nào Để Thiết Kế Chống Sét Cho Hệ Thống Điện Mặt Trời PV Dân Dụng Hiệu Quả Hơn?

Giới Thiệu

Hệ thống điện mặt trời (PV) dân dụng ngày càng được lắp đặt phổ biến trên mái nhà để tận dụng nguồn năng lượng sạch và tiết kiệm chi phí điện năng. Tuy nhiên, do được lắp đặt trên tầng thượng, sở hữu diện tích bề mặt kim loại lớn và nằm ở vị trí cao, các hệ thống PV rất dễ trở thành mục tiêu của sét trong mùa mưa giông.

Nếu không được thiết kế hệ thống tiếp địa và chống sét đúng tiêu chuẩn, hệ thống điện mặt trời có thể gặp các sự cố nghiêm trọng như cháy nổ, hư hỏng thiết bị, mất an toàn điện, gây thiệt hại lớn về tài sản và ảnh hưởng đến tính mạng con người.

Vậy làm thế nào để thiết kế chống sét cho hệ thống PV dân dụng hiệu quả hơn? Hãy cùng Sunny Solar tìm hiểu chi tiết trong bài viết dưới đây.

Tại Sao Hệ Thống Điện Mặt Trời Dân Dụng Dễ Bị Sét Đánh?

Hầu hết các hệ thống điện mặt trời dân dụng được lắp đặt trên mái nhà với các đặc điểm:

• Nằm ở vị trí cao hơn các công trình xung quanh.
• Có diện tích hấp thụ lớn với khung nhôm và kết cấu kim loại.
• Hệ thống dây dẫn DC kéo dài từ mái xuống biến tần.
• Thường kết nối với hệ thống điện của tòa nhà.

Những yếu tố này làm tăng nguy cơ bị sét đánh trực tiếp hoặc gián tiếp, đặc biệt tại các khu vực có mật độ dông sét cao.

Mặc dù hiện nay việc thiết kế và thi công hệ thống PV đã được tiêu chuẩn hóa hơn, nhưng trên thực tế vẫn có nhiều trường hợp hệ thống bị hư hỏng do sét vì bỏ qua một số chi tiết quan trọng trong quá trình thiết kế và lắp đặt.

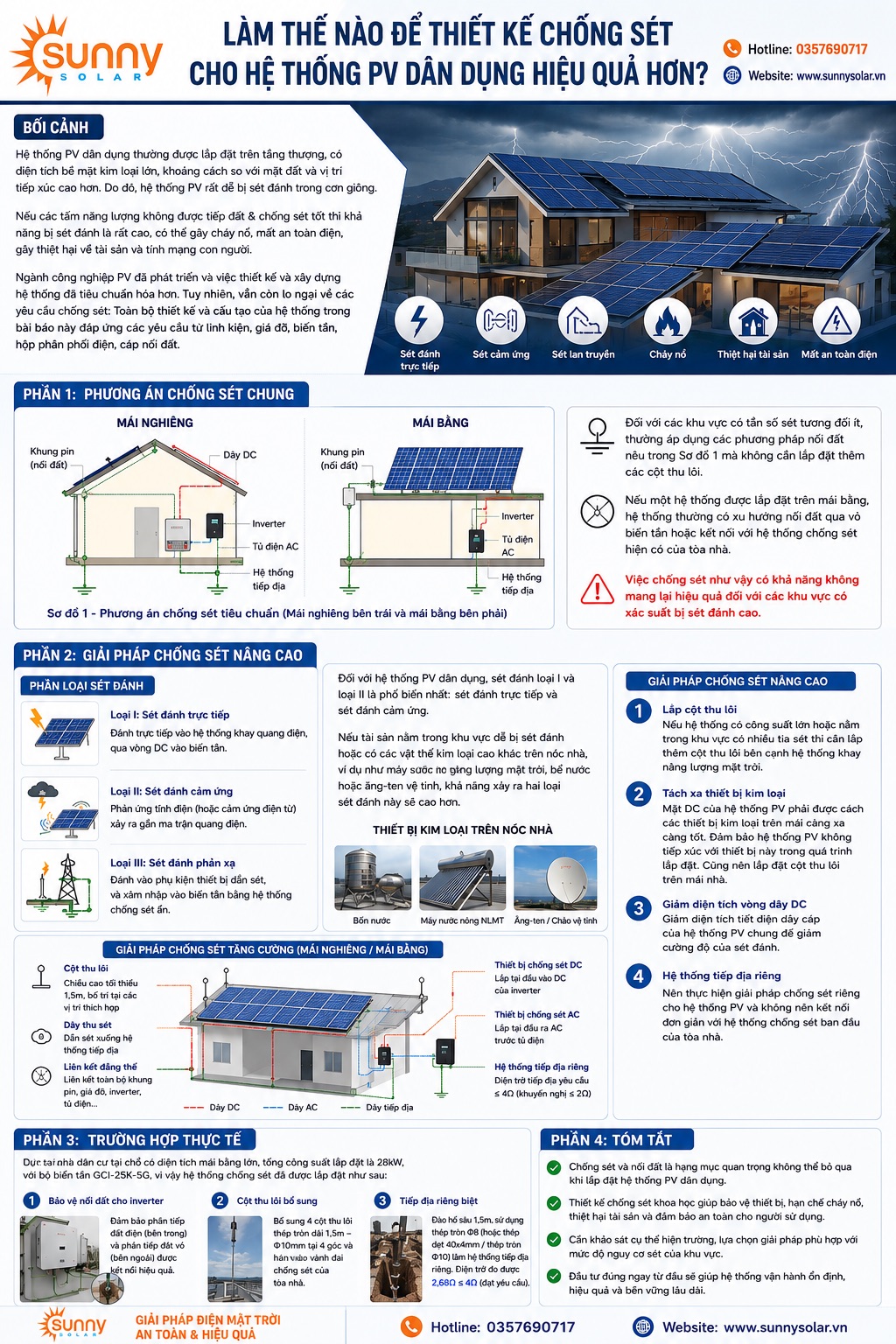

Phương Án Chống Sét Tiêu Chuẩn Cho Hệ Thống PV

Đối với các khu vực có tần suất sét thấp, phương án chống sét phổ biến là:

• Nối đất khung pin năng lượng mặt trời.
• Nối đất biến tần.
• Nối đất hộp điện và hệ thống giá đỡ.
• Liên kết với hệ thống tiếp địa hiện hữu của công trình.

Giải pháp này có thể đáp ứng yêu cầu cơ bản đối với các khu vực ít xảy ra dông sét.

Tuy nhiên, tại các khu vực có nguy cơ sét đánh cao, phương án trên thường chưa đủ để bảo vệ toàn diện cho hệ thống điện mặt trời.

Các Loại Sét Thường Gây Hư Hại Cho Hệ Thống Điện Mặt Trời

Để nâng cao hiệu quả chống sét, cần hiểu rõ các dạng sét thường gặp:

1. Sét Đánh Trực Tiếp

Đây là trường hợp tia sét đánh trực tiếp vào giàn pin năng lượng mặt trời hoặc hệ thống khung đỡ.

Dòng điện sét truyền qua dây DC xuống biến tần, gây hư hỏng nghiêm trọng cho:

• Tấm pin năng lượng mặt trời.
• Bộ biến tần (Inverter).
• Hệ thống dây dẫn.
• Thiết bị đóng cắt và bảo vệ.

2. Sét Cảm Ứng

Ngay cả khi sét không đánh trực tiếp vào hệ thống PV, trường điện từ mạnh sinh ra trong khu vực lân cận cũng có thể tạo ra điện áp cảm ứng trên dây dẫn.

Hiện tượng này thường gây:

• Hỏng bo mạch điện tử.
• Hư hại cổng giao tiếp.
• Làm giảm tuổi thọ thiết bị.

3. Sét Lan Truyền

Sét có thể đánh vào các thiết bị hoặc hệ thống chống sét khác trên công trình rồi lan truyền thông qua hệ thống điện, cáp mạng hoặc hệ thống nối đất.

Giải Pháp Chống Sét Nâng Cao Cho Hệ Thống PV Dân Dụng

Để tăng cường khả năng bảo vệ hệ thống điện mặt trời, các chuyên gia khuyến nghị áp dụng các giải pháp sau:

Lắp Đặt Cột Thu Lôi Riêng Cho Hệ Thống PV

Đối với:

• Hệ thống công suất lớn.
• Khu vực có mật độ sét cao.
• Công trình nằm trên đồi, vùng cao hoặc khu vực trống trải.

Nên lắp đặt thêm cột thu lôi chuyên dụng bên cạnh giàn pin để giảm nguy cơ sét đánh trực tiếp.

Tách Xa Các Thiết Bị Kim Loại Trên Mái

Các thiết bị như:

• Bồn nước inox.
• Máy nước nóng năng lượng mặt trời.
• Ăng-ten truyền hình.
• Cột viễn thông.

Có khả năng thu hút sét rất lớn.

Do đó cần:

• Bố trí hệ thống PV cách xa các thiết bị này.
• Tránh tiếp xúc cơ học giữa hệ thống PV và các kết cấu kim loại khác.
• Kết hợp cột thu lôi bảo vệ toàn bộ khu vực mái.

Giảm Diện Tích Vòng Dây DC

Diện tích vòng dây càng lớn thì khả năng cảm ứng điện từ càng cao.

Khi thi công cần:

• Đi dây gọn gàng.
• Hạn chế tạo vòng dây lớn.
• Đưa dây DC đi sát nhau để giảm điện áp cảm ứng khi có sét.

Thiết Kế Hệ Thống Tiếp Địa Riêng

Một sai lầm phổ biến là chỉ kết nối hệ thống điện mặt trời vào hệ thống tiếp địa sẵn có của tòa nhà.

Thực tế, việc xây dựng hệ thống tiếp địa riêng cho PV sẽ:

• Giảm điện áp bước.
• Tăng khả năng thoát dòng sét.
• Hạn chế ảnh hưởng đến hệ thống điện dân dụng.

Giải Pháp Chống Sét Thực Tế Cho Hệ Thống Điện Mặt Trời 28kW

Một dự án điện mặt trời dân dụng đã triển khai hệ thống chống sét nâng cao cho hệ thống PV công suất 28kW.

Các giải pháp được áp dụng gồm:

Bảo Vệ Nối Đất Cho Biến Tần

Biến tần là thiết bị dễ hư hỏng nhất khi xảy ra sét.

Do đó cần đảm bảo:

• Nối đất phần khung vỏ bên ngoài.
• Nối đất bảo vệ bên trong.
• Kiểm tra liên kết tiếp địa định kỳ.

Bổ Sung Cột Thu Lôi

Dự án đã lắp đặt:

• 04 cột thu lôi thép tròn.
• Chiều cao 1,5m.
• Đường kính Φ10mm.

Các cột được bố trí tại bốn góc hệ thống và kết nối với vành đai chống sét của công trình.

Thiết Kế Tiếp Địa Riêng Biệt

Một hố tiếp địa sâu 1,5m được thi công tại khu vực đất có độ ẩm cao.

Sử dụng:

• Thép tròn Φ8 hoặc Φ10.
• Thép dẹt 40x4mm.

Kết quả đo điện trở tiếp địa đạt:

2,68Ω, thấp hơn nhiều so với mức yêu cầu tiêu chuẩn 4Ω.

Điều này giúp nâng cao khả năng thoát dòng sét và bảo vệ toàn bộ hệ thống PV.

Những Lưu Ý Quan Trọng Khi Thiết Kế Chống Sét Điện Mặt Trời

Để đảm bảo hệ thống vận hành ổn định và an toàn lâu dài, cần lưu ý:

✔ Thiết kế chống sét ngay từ giai đoạn khảo sát.

✔ Lựa chọn vật tư tiếp địa đạt tiêu chuẩn.

✔ Lắp đặt thiết bị chống sét lan truyền (SPD) cho cả AC và DC.

✔ Kiểm tra điện trở tiếp địa định kỳ.

✔ Đảm bảo toàn bộ khung pin, giá đỡ và thiết bị được liên kết đẳng thế.

✔ Tăng cường bảo vệ tại các khu vực có mật độ dông sét cao.

Kết Luận

Chống sét và tiếp địa là một trong những hạng mục quan trọng nhất khi thiết kế hệ thống điện mặt trời dân dụng. Một hệ thống chống sét được đầu tư bài bản không chỉ giúp bảo vệ tấm pin, biến tần và thiết bị điện mà còn hạn chế tối đa nguy cơ cháy nổ, thiệt hại tài sản và đảm bảo an toàn cho người sử dụng.
