Hotspot Trên Tấm Pin Năng Lượng Mặt Trời Là Gì?

Trong quá trình vận hành hệ thống điện mặt trời, Hotspot (điểm nóng) là một trong những nguyên nhân phổ biến khiến tấm pin bị suy giảm hiệu suất, giảm tuổi thọ và thậm chí gây hư hỏng vĩnh viễn.

Hotspot xảy ra khi một hoặc nhiều cell quang điện trên tấm pin có nhiệt độ cao hơn đáng kể so với các cell còn lại. Thay vì tạo ra điện năng, những cell này lại tiêu tán năng lượng dưới dạng nhiệt.

Nếu không được phát hiện và xử lý kịp thời, nhiệt độ tại vùng hotspot có thể vượt 150°C, làm hỏng lớp EVA, nứt kính, cháy cell và giảm đáng kể tuổi thọ của toàn bộ module PV.

Hotspot Hình Thành Như Thế Nào?

Một tấm pin mặt trời gồm nhiều cell mắc nối tiếp.

Trong chuỗi nối tiếp:

  • Dòng điện luôn bằng nhau.
  • Cell yếu nhất sẽ quyết định dòng điện của cả chuỗi.

Nếu một cell bị che bóng hoặc hoạt động kém hơn các cell còn lại, nó sẽ không thể tạo đủ dòng điện.

Lúc này:

  • Các cell khác vẫn tạo dòng.
  • Cell yếu bị dòng điện ép đi ngược.
  • Cell chuyển từ thiết bị phát điện thành điện trở tiêu thụ điện.

Kết quả là năng lượng bị biến thành nhiệt, tạo nên điểm nóng (Hotspot).

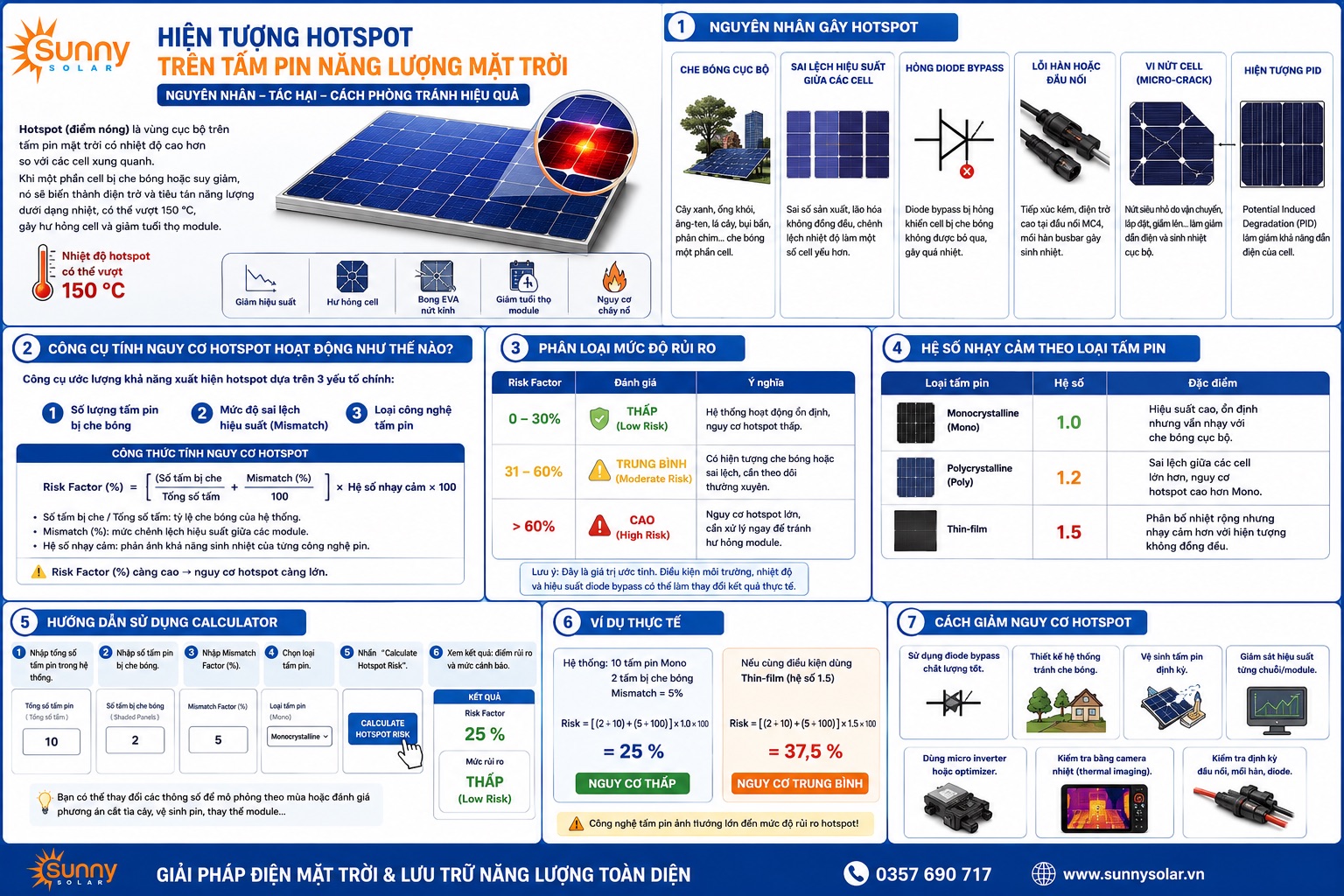

Nguyên Nhân Gây Hotspot Trên Pin Mặt Trời

1. Che Bóng Cục Bộ (Partial Shading)

Đây là nguyên nhân phổ biến nhất.

Nguồn che bóng có thể đến từ:

  • Cây xanh
  • Cột điện
  • Ăng-ten
  • Ống khói
  • Bồn nước
  • Lá cây
  • Phân chim
  • Bụi bẩn

Chỉ cần một phần nhỏ của tấm pin bị che cũng đủ tạo ra hotspot.

2. Sai Lệch Hiệu Suất Giữa Các Cell (Cell Mismatch)

Do:

  • sai số sản xuất,
  • lão hóa không đồng đều,
  • chênh lệch nhiệt độ,

mỗi cell có thể tạo ra dòng điện khác nhau.

Cell yếu hơn sẽ dễ trở thành điểm nóng.

3. Hỏng Diode Bypass

Diode bypass có nhiệm vụ:

  • bỏ qua các cell bị che bóng,
  • tránh dòng điện chạy ngược.

Nếu diode bị hỏng:

  • dòng điện không được chuyển hướng,
  • cell bị che sẽ nóng lên rất nhanh.

4. Lỗi Hàn Hoặc Đầu Nối

Các điểm tiếp xúc kém có điện trở cao.

Điện trở lớn sinh nhiệt:

  • đầu nối MC4
  • mối hàn busbar
  • đầu cực junction box

Đây cũng là nguồn phát sinh hotspot.

5. Vi Nứt Cell (Micro-crack)

Trong quá trình:

  • vận chuyển,
  • lắp đặt,
  • giẫm lên tấm pin,
  • gió lớn,

cell có thể xuất hiện các vết nứt siêu nhỏ.

Những vùng này dẫn điện kém và sinh nhiệt cục bộ.

6. Hiện Tượng PID

Potential Induced Degradation (PID) làm giảm khả năng dẫn điện của cell.

Kết quả:

  • công suất giảm,
  • điện trở tăng,
  • hotspot xuất hiện nhiều hơn.

Công Cụ Tính Nguy Cơ Hotspot Hoạt Động Như Thế Nào?

Solar Panel Hotspot Risk Calculator giúp ước lượng khả năng xuất hiện hotspot dựa trên ba yếu tố chính:

  • Số lượng tấm pin bị che bóng.
  • Mức độ sai lệch hiệu suất (Mismatch).
  • Loại công nghệ tấm pin.

Kết quả trả về là Risk Factor (%), phản ánh mức độ rủi ro của hệ thống.

Công Thức Tính Nguy Cơ Hotspot

Nguy cơ hotspot được ước tính theo công thức:

Risk Factor (%) = [(Số tấm bị che / Tổng số tấm) + (Mismatch / 100)] × Hệ số nhạy cảm × 100

Trong đó:

  • Số tấm bị che / Tổng số tấm: tỷ lệ che bóng của hệ thống.
  • Mismatch (%): mức chênh lệch hiệu suất giữa các module.
  • Hệ số nhạy cảm: phản ánh khả năng sinh nhiệt của từng công nghệ pin.

Công thức này giúp kỹ sư nhanh chóng đánh giá mức độ rủi ro và đưa ra phương án tối ưu trước khi lắp đặt hoặc vận hành.

Phân Loại Mức Độ Rủi Ro

Risk Factor Đánh giá Ý nghĩa
0–30% 🟢 Thấp Hệ thống hoạt động ổn định, nguy cơ hotspot thấp.
31–60% 🟡 Trung bình Có hiện tượng che bóng hoặc sai lệch, cần theo dõi thường xuyên.
Trên 60% 🔴 Cao Nguy cơ hotspot lớn, cần xử lý ngay để tránh hư hỏng module.

Lưu ý rằng đây là giá trị ước tính. Điều kiện môi trường, nhiệt độ và hiệu suất diode bypass có thể làm thay đổi kết quả thực tế.

Hệ Số Nhạy Cảm Theo Loại Tấm Pin

Loại tấm pin Hệ số Đặc điểm
Monocrystalline 1.0 Hiệu suất cao, ổn định nhưng vẫn nhạy với che bóng cục bộ.
Polycrystalline 1.2 Sai lệch giữa các cell lớn hơn, nguy cơ hotspot cao hơn Mono.
Thin-film 1.5 Phân bố nhiệt rộng nhưng nhạy cảm hơn với hiện tượng không đồng đều.

Hướng Dẫn Sử Dụng Hotspot Risk Calculator

Để đánh giá nhanh nguy cơ hotspot, bạn chỉ cần nhập:

  1. Tổng số tấm pin trong hệ thống.
  2. Số lượng tấm bị che bóng.
  3. Giá trị Mismatch Factor (thường từ 3–10% với hệ thống được bảo trì tốt).
  4. Chọn loại tấm pin:
    • Monocrystalline
    • Polycrystalline
    • Thin-film
  5. Nhấn Calculate Hotspot Risk.

Công cụ sẽ hiển thị:

  • Điểm rủi ro (%)
  • Mức cảnh báo
  • Khuyến nghị xử lý

Bạn cũng có thể thay đổi các thông số để mô phỏng điều kiện theo mùa hoặc đánh giá hiệu quả của việc cắt tỉa cây, vệ sinh pin hoặc thay thế module.

Ví Dụ Thực Tế

Giả sử hệ thống gồm:

  • 10 tấm pin Mono
  • 2 tấm thường xuyên bị bóng cây che
  • Mismatch = 5%

Áp dụng công thức:

Risk = [(2 ÷ 10) + (5 ÷ 100)] × 1,0 × 100 = 25%

Kết quả:

🟢 Nguy cơ thấp

Tuy nhiên, nếu thay bằng tấm Thin-film với hệ số 1,5, mức rủi ro sẽ tăng lên:

37,5%

Lúc này hệ thống được xếp vào mức rủi ro trung bình, cho thấy công nghệ module cũng ảnh hưởng đáng kể đến khả năng hình thành hotspot.

Tác Hại Của Hotspot

Nếu hotspot kéo dài, hệ thống có thể gặp các vấn đề sau:

  • Giảm công suất phát điện.
  • Gia tăng tổn thất năng lượng.
  • Cháy lớp EVA.
  • Bong lớp encapsulation.
  • Nứt kính bảo vệ.
  • Hỏng cell PV.
  • Giảm tuổi thọ module.
  • Tăng nguy cơ cháy nổ trong điều kiện nghiêm trọng.

Vì vậy, việc phát hiện hotspot sớm là rất quan trọng đối với các hệ thống điện mặt trời quy mô lớn.

Cách Giảm Nguy Cơ Hotspot

Sử Dụng Diode Bypass Chất Lượng

Diode bypass giúp dòng điện đi vòng qua các cell bị che bóng, giảm hiện tượng phân cực ngược và hạn chế sinh nhiệt cục bộ.

Thiết Kế Hệ Thống Hợp Lý

Tránh đặt tấm pin ở vị trí bị che bởi:

  • cây xanh,
  • mái che,
  • cột điện,
  • ăng-ten,
  • công trình lân cận.

Nên phân tích bóng đổ theo từng mùa trước khi lắp đặt.

Vệ Sinh Tấm Pin Định Kỳ

Bụi bẩn, lá cây và phân chim có thể tạo ra các vùng che bóng nhỏ nhưng đủ để hình thành hotspot.

Khuyến nghị vệ sinh từ 3–6 tháng/lần, tùy điều kiện môi trường.

Giám Sát Hiệu Suất Từng Chuỗi Hoặc Từng Module

Sử dụng:

  • String Monitoring
  • Module Monitoring
  • Smart Logger

để phát hiện sớm các module có dấu hiệu bất thường.

Sử Dụng Micro Inverter Hoặc Power Optimizer

Các thiết bị này giúp từng tấm pin hoạt động độc lập, giảm ảnh hưởng của che bóng cục bộ và hạn chế sai lệch giữa các module.

Kiểm Tra Bằng Camera Nhiệt (Thermal Imaging)

Đây là phương pháp hiệu quả nhất để phát hiện hotspot trước khi xuất hiện hư hỏng nghiêm trọng.

Khuyến nghị kiểm tra bằng camera hồng ngoại ít nhất 1 lần/năm đối với hệ thống thương mại và công nghiệp.

Những Lưu Ý Để Hệ Thống Hoạt Động An Toàn

  • Kiểm tra định kỳ diode bypass.
  • Đảm bảo đầu nối MC4 đúng kỹ thuật.
  • Không lắp lẫn các tấm pin khác công suất hoặc khác tuổi.
  • Tránh giẫm lên bề mặt module khi thi công.
  • Theo dõi sản lượng từng chuỗi để phát hiện sớm sự suy giảm bất thường.
  • Thực hiện kiểm tra bằng camera nhiệt sau các đợt mưa bão hoặc nắng nóng kéo dài.

Kết Luận

Hotspot là một trong những nguyên nhân âm thầm nhưng nguy hiểm nhất gây suy giảm hiệu suất và tuổi thọ của hệ thống điện mặt trời. Chỉ một vùng che bóng nhỏ, một diode bypass bị lỗi hoặc một cell bị nứt cũng có thể tạo ra nhiệt độ rất cao, làm hỏng toàn bộ module nếu không được phát hiện kịp thời.

Việc sử dụng Solar Panel Hotspot Risk Calculator giúp đánh giá nhanh nguy cơ hình thành hotspot dựa trên tỷ lệ che bóng, mức độ sai lệch hiệu suất và loại tấm pin. Kết hợp với thiết kế hợp lý, vệ sinh định kỳ, giám sát thông minh và kiểm tra bằng camera nhiệt sẽ giúp hệ thống vận hành an toàn, ổn định và đạt hiệu suất tối ưu trong suốt vòng đời.
