Ngắn mạch cách điện DC trong hệ thống PV: Nguyên nhân, rủi ro và cách phòng tránh

Ngắn mạch cách điện DC là gì?

Ngắn mạch cách điện DC là một trong những lỗi nguy hiểm trong hệ thống điện mặt trời PV. Lỗi này xảy ra khi lớp cách điện của dây DC, đầu nối, hộp nối hoặc module PV bị suy giảm, làm dòng điện rò xuống đất hoặc tạo đường dẫn bất thường trong mạch điện.

Trong hệ thống điện mặt trời, phía DC thường hoạt động ở điện áp cao. Khi lỗi cách điện không được phát hiện sớm, hệ thống có thể giảm sản lượng, dừng hoạt động, hỏng biến tần hoặc phát sinh nguy cơ cháy nổ.

Vì vậy, chủ đầu tư, đơn vị vận hành và đội kỹ thuật cần kiểm tra cách điện định kỳ. Việc chọn đúng thiết bị, thi công chuẩn và dùng biến tần có tính năng giám sát lỗi cách điện sẽ giúp hệ thống PV vận hành ổn định hơn.

Cần kiểm tra hệ thống điện mặt trời? Liên hệ Sunny Solar:
Hotline: 0357690717
Website: www.sunnysolar.vn

Vì sao lỗi cách điện DC trong hệ thống PV thường bị bỏ qua?

Nhiều hệ thống điện mặt trời vẫn vận hành bình thường trong giai đoạn đầu dù dây cáp, đầu nối hoặc hộp nối đã có dấu hiệu suy giảm cách điện. Lỗi thường chỉ xuất hiện rõ khi gặp mưa, độ ẩm cao, bụi bẩn, côn trùng hoặc khi hệ thống đã vận hành trong thời gian dài.

Một số dấu hiệu thường gặp gồm:

• Biến tần báo lỗi cách điện.
• Hệ thống tự ngắt vào buổi sáng hoặc sau mưa.
• Sản lượng điện giảm bất thường.
• Một số chuỗi PV không hoạt động ổn định.
• Có điểm nóng tại cáp, đầu nối hoặc hộp nối.
• Hệ thống phát sinh mùi khét, tia lửa hoặc tiếng nổ nhỏ tại điểm lỗi.

Nếu bỏ qua các dấu hiệu này, lỗi nhỏ có thể phát triển thành sự cố lớn.

Nguyên nhân chính gây ngắn mạch cách điện DC

1. Thi công và lắp đặt chưa đúng kỹ thuật

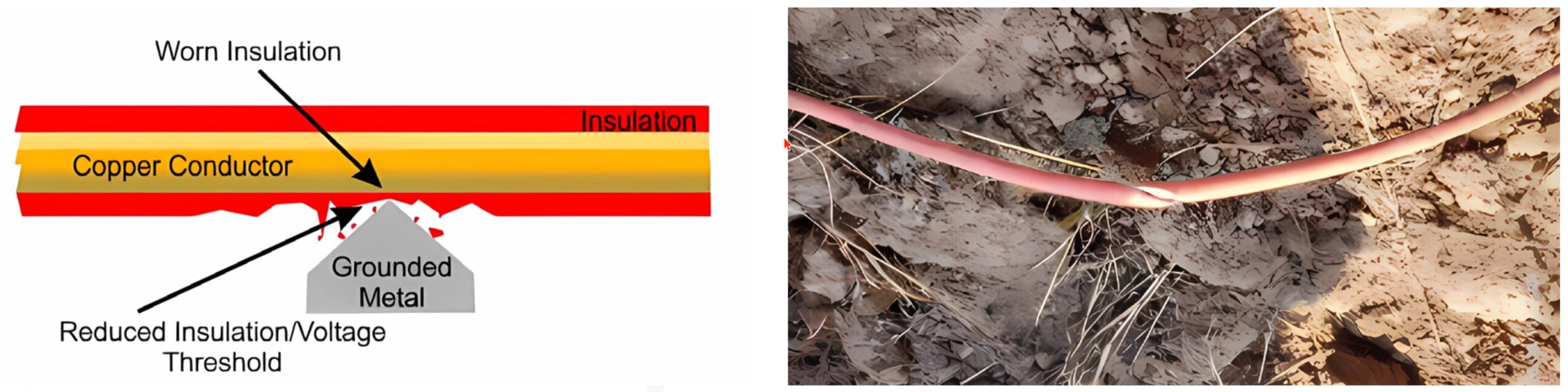

Lắp đặt kém là nguyên nhân phổ biến gây ngắn mạch cách điện DC. Trong quá trình kéo dây, siết đầu nối, luồn cáp hoặc cố định dây trên mái, lớp vỏ cách điện có thể bị trầy xước, gập gãy hoặc bị vật sắc nhọn tác động.

Các lỗi thường gặp gồm:

• Kéo cáp quá mạnh làm nứt lớp cách điện.
• Đầu nối MC4 bấm chưa đúng kỹ thuật.
• Hộp nối lắp sai vị trí hoặc không kín nước.
• Dây DC bị ép dưới khung pin hoặc thanh rail.
• Cáp đi trong máng không có ống bảo vệ.
• Dây bị cọ sát lâu ngày do rung lắc hoặc gió mạnh.

2. Ảnh hưởng từ môi trường

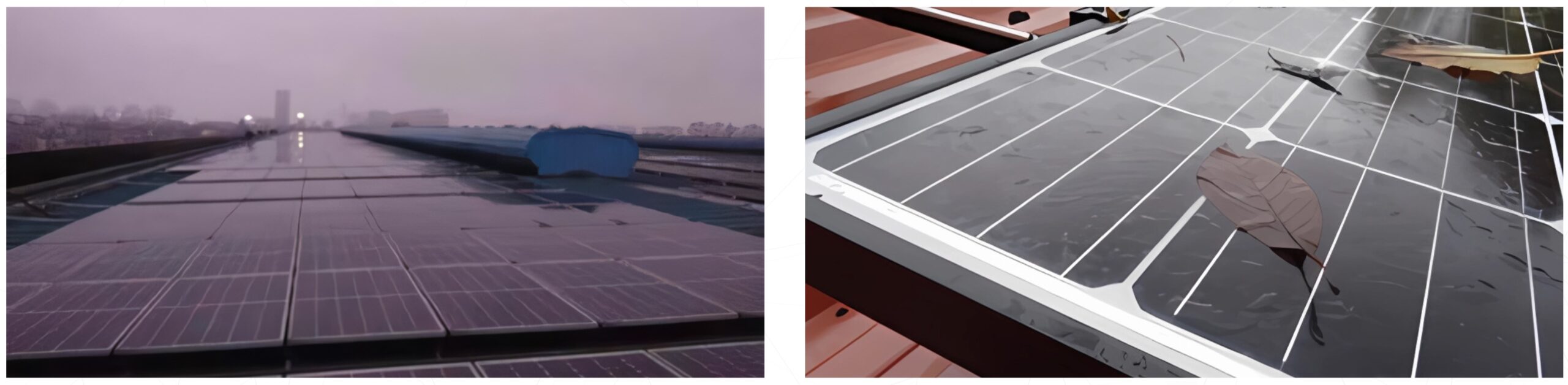

Hệ thống PV thường đặt ngoài trời. Do đó, dây cáp, đầu nối và hộp nối phải chịu nắng, mưa, nhiệt độ cao, bụi bẩn và độ ẩm trong thời gian dài.

Các yếu tố môi trường dễ gây lỗi gồm:

• Mưa lớn và nước đọng trong đầu nối.
• Độ ẩm cao làm giảm điện trở cách điện.
• Bụi bẩn tích tụ trên module và hộp nối.
• Tia UV làm lão hóa lớp vỏ cáp.
• Không khí ven biển có muối gây ăn mòn kim loại.
• Nhiệt độ mái cao làm vật liệu cách điện xuống cấp nhanh.

Ở khu vực có thời tiết khắc nghiệt, việc kiểm tra cách điện trước mùa mưa rất cần thiết.



3. Lão hóa thiết bị sau thời gian dài vận hành

Sau nhiều năm hoạt động, dây cáp DC, đầu nối, hộp nối và module PV đều có thể xuống cấp. Lớp cách điện bị giòn, đầu nối bị lỏng, điểm hàn bên trong module bị lỗi hoặc hộp nối mất khả năng chống nước.

Các dấu hiệu lão hóa gồm:

• Vỏ cáp cứng, nứt hoặc bạc màu.
• Đầu nối nóng bất thường.
• Dây DC bị võng, cong hoặc hở lớp bảo vệ.
• Hộp nối có hơi nước hoặc bụi bẩn bên trong.
• Biến tần báo lỗi cách điện lặp lại.

Khi hệ thống đã vận hành lâu năm, nên kiểm tra toàn bộ đường dây DC, điện trở cách điện và chất lượng đầu nối.

4. Động vật gây hại

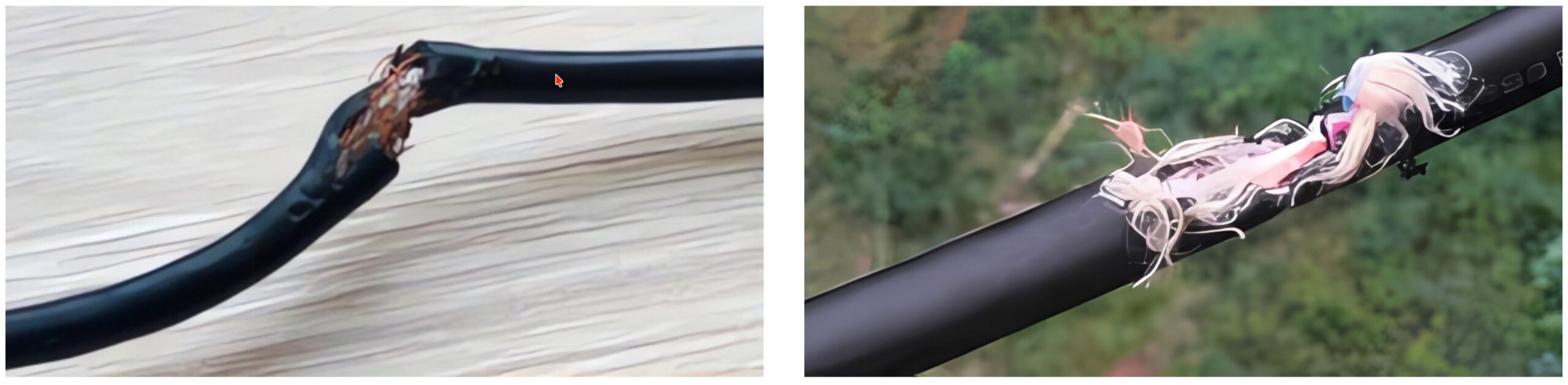

Chuột, chim và côn trùng cũng có thể gây ngắn mạch cách điện DC. Chuột có thể cắn dây cáp, làm lộ lõi dẫn điện. Chim làm tổ gần thiết bị có thể khiến bụi bẩn, rác hữu cơ và hơi ẩm tích tụ tại khu vực đấu nối.

Các rủi ro thường gặp:

• Chuột cắn dây DC dưới tấm pin.
• Chim làm tổ gần hộp nối hoặc biến tần.
• Côn trùng xâm nhập vào tủ điện.
• Rác, lá cây và bụi bẩn giữ hơi ẩm lâu ngày.

Rủi ro khi hệ thống PV bị ngắn mạch cách điện DC

1. Hệ thống ngừng hoạt động hoặc giảm công suất

Khi biến tần phát hiện điện trở cách điện thấp, thiết bị sẽ kích hoạt cơ chế bảo vệ. Hệ thống có thể tự ngắt, không khởi động hoặc giảm công suất để tránh nguy hiểm.

Điều này ảnh hưởng trực tiếp đến:

• Sản lượng điện hằng ngày.
• Doanh thu bán điện.
• Hiệu quả hoàn vốn của dự án.
• Độ ổn định của toàn bộ hệ thống.

Với nhà máy điện mặt trời quy mô lớn, thời gian dừng hệ thống càng dài thì thiệt hại càng cao.

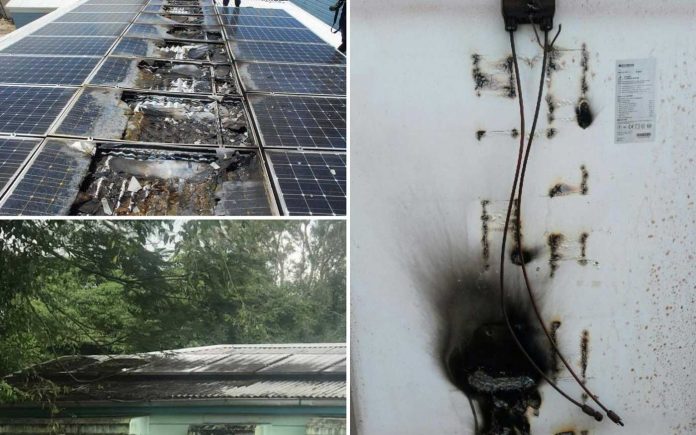

2. Tăng nguy cơ cháy nổ

Lỗi cách điện DC có thể tạo ra hồ quang điện tại điểm hỏng. Hồ quang DC rất nguy hiểm vì có thể duy trì liên tục nếu mạch không được cắt đúng cách.

Nhiệt độ tại điểm lỗi có thể làm cháy:

• Vỏ cáp.
• Hộp nối.
• Máng cáp.
• Vật liệu mái.
• Các thiết bị điện gần đó.

Đây là lý do hệ thống PV cần có thiết bị bảo vệ, kiểm tra cách điện và quy trình bảo trì rõ ràng.

3. Hư hỏng biến tần và thiết bị điện

Dòng điện bất thường có thể gây hư hỏng biến tần, hộp nối, cầu chì DC, thiết bị chống sét lan truyền và các thành phần quan trọng khác.

Chi phí sửa chữa có thể cao do:

• Khó xác định chính xác vị trí lỗi.
• Phải dừng hệ thống để kiểm tra.
• Cần thay thế nhiều linh kiện liên quan.
• Cần nhân sự kỹ thuật có kinh nghiệm xử lý hệ DC điện áp cao.

Phát hiện sớm lỗi cách điện giúp giảm chi phí sửa chữa và hạn chế rủi ro lan rộng.

4. Mất an toàn cho nhân viên bảo trì

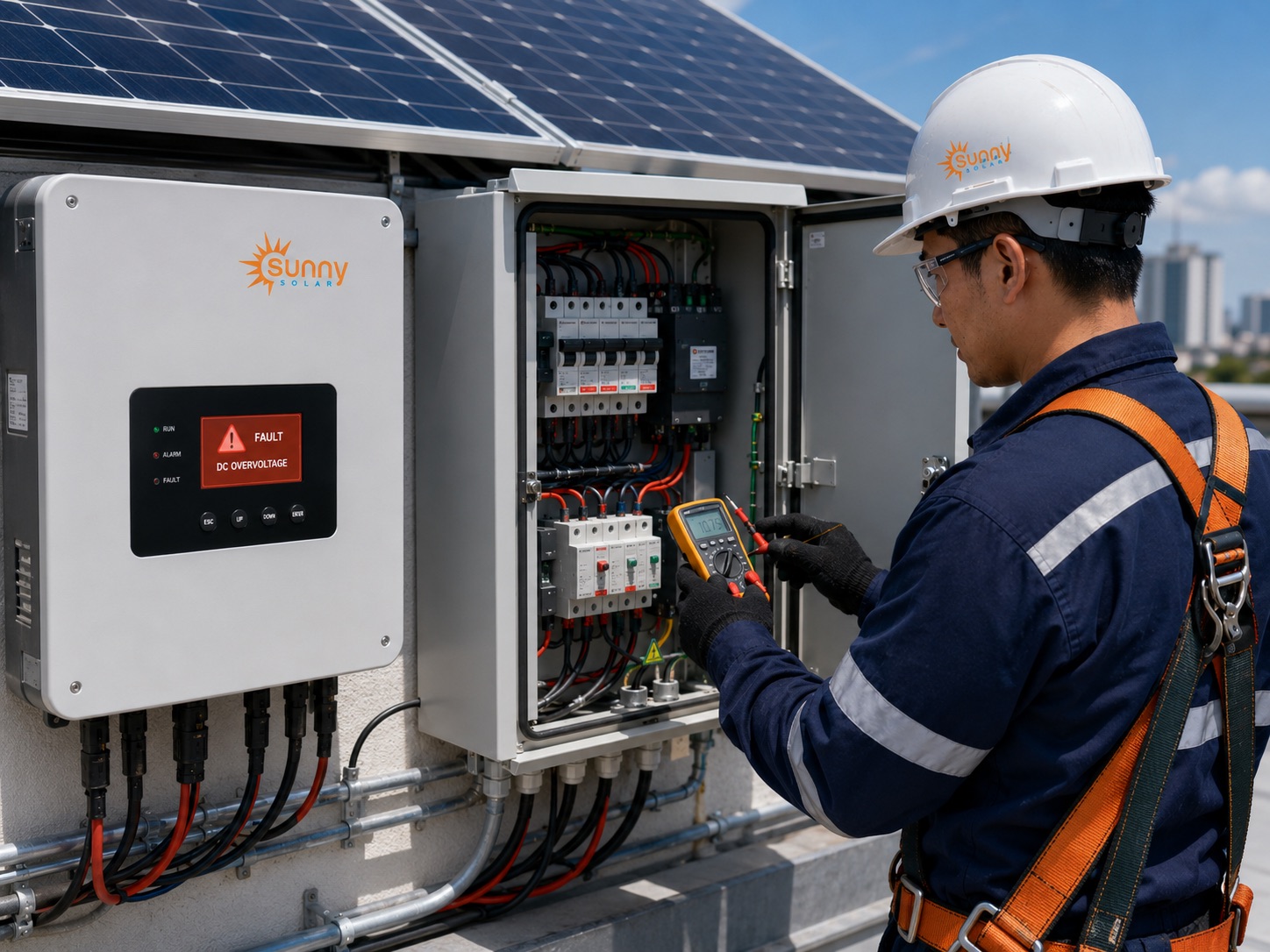

Dòng điện rò và lỗi cách điện có thể gây nguy cơ điện giật. Rủi ro tăng cao khi kỹ thuật viên kiểm tra hệ thống trong điều kiện ẩm ướt, sau mưa hoặc khi thao tác gần dây DC hở.

Do đó, quá trình kiểm tra cần có:

• Thiết bị đo phù hợp.
• Quy trình cô lập chuỗi PV.
• Đồ bảo hộ điện.
• Nhân sự được đào tạo.
• Biện pháp khóa nguồn và cảnh báo an toàn.

Không nên tự ý xử lý lỗi DC nếu không có chuyên môn.

Cách phát hiện và kiểm tra lỗi ngắn mạch cách điện DC

1. Kiểm tra thủ công theo phân đoạn

Đây là phương pháp phổ biến khi hệ thống đã báo lỗi. Kỹ thuật viên sẽ cô lập từng chuỗi PV, sau đó đo điện trở cách điện theo từng đoạn để xác định khu vực có lỗi.

Quy trình thường gồm:

• Tắt biến tần theo đúng hướng dẫn.
• Cô lập từng string PV.

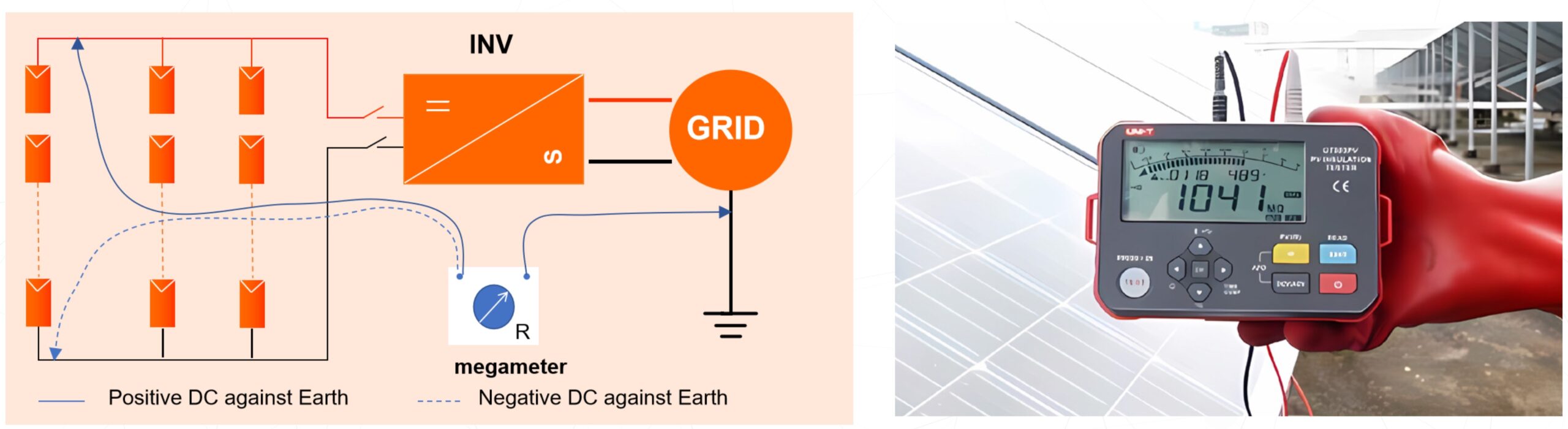

• Đo điện trở cách điện giữa cực DC và đất.
• So sánh kết quả giữa các chuỗi.
• Khoanh vùng đoạn cáp, đầu nối hoặc module có lỗi.

Ưu điểm:

• Xác định lỗi tương đối chính xác.
• Phù hợp khi cần kiểm tra chi tiết tại hiện trường.

Nhược điểm:

• Cần tắt hệ thống.
• Tốn thời gian và nhân lực.
• Cần thiết bị đo chuyên dụng.
• Phụ thuộc nhiều vào tay nghề kỹ thuật viên.

2. Chụp ảnh nhiệt

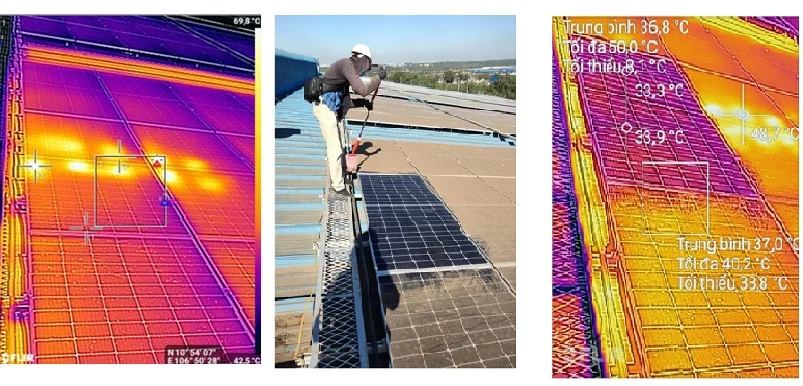

Camera hồng ngoại có thể hỗ trợ phát hiện điểm nóng do tiếp xúc kém, đầu nối lỗi, dây cáp quá nhiệt hoặc điểm chập bất thường.

Phương pháp này hữu ích khi:

• Hệ thống vẫn đang vận hành.
• Cần kiểm tra nhanh khu vực nghi ngờ.
• Cần phát hiện điểm nóng trên module, đầu nối hoặc hộp nối.

Tuy nhiên, chụp ảnh nhiệt không thay thế hoàn toàn phép đo điện trở cách điện. Nên kết hợp cả hai phương pháp để đánh giá chính xác hơn.

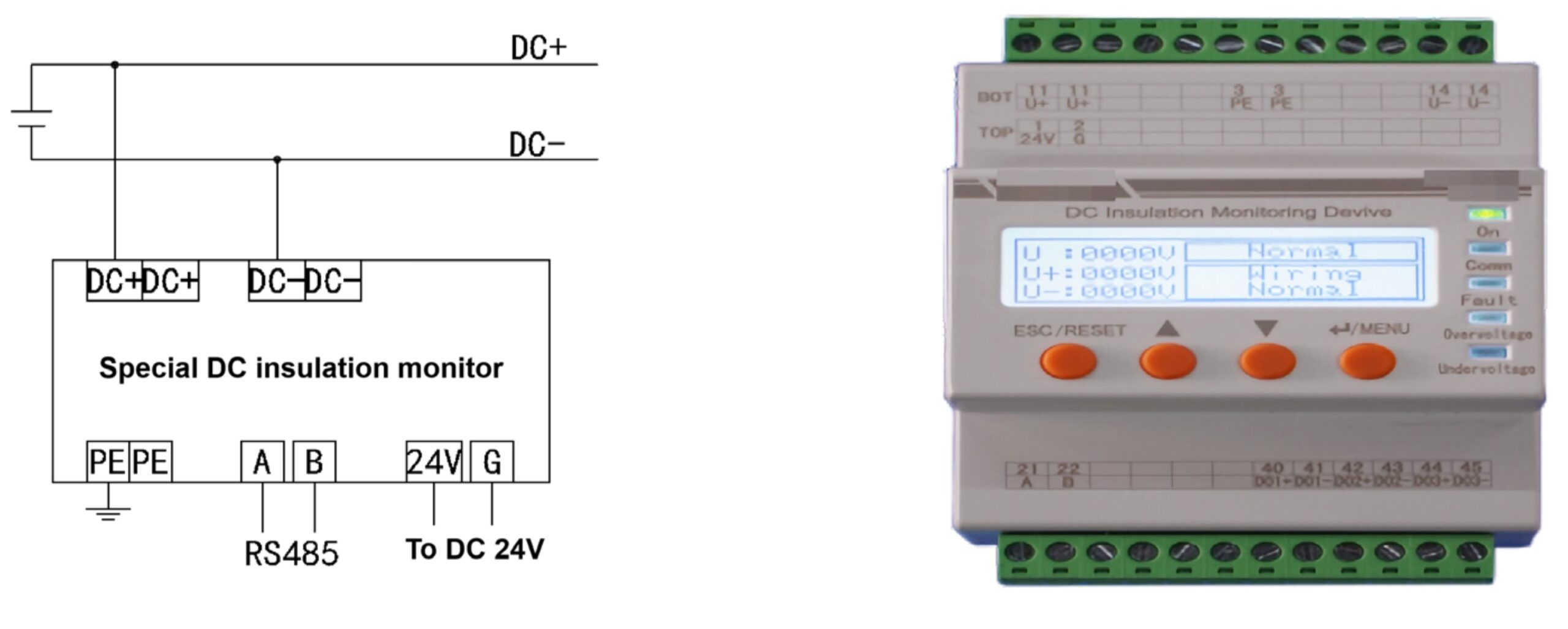

3. Dùng máy giám sát cách điện DC chuyên dụng

Máy giám sát cách điện DC giúp theo dõi trạng thái cách điện của hệ thống và phát cảnh báo khi phát hiện điện trở cách điện giảm dưới ngưỡng an toàn.

Ưu điểm:

• Theo dõi lỗi tốt hơn so với kiểm tra thủ công định kỳ.
• Giúp phát hiện sớm xu hướng suy giảm cách điện.
• Phù hợp với hệ thống có yêu cầu an toàn cao.

Nhược điểm:

• Cần đầu tư thêm thiết bị.
• Có thể phải thay đổi hệ thống dây điện.
• Tăng số lượng thiết bị cần quản lý và bảo trì.

4. Giám sát cách điện qua biến tần

Nhiều biến tần hiện đại đã có chức năng phát hiện điện trở cách điện DC. Tính năng này giúp biến tần kiểm tra tình trạng cách điện và kích hoạt bảo vệ khi phát hiện lỗi.

Với các hệ thống truyền thống, việc kiểm tra thường diễn ra trước khi biến tần khởi động. Tuy nhiên, một số dòng biến tần mới đã hỗ trợ phát hiện cách điện PV trực tuyến, giúp giám sát trở kháng từ PV xuống đất theo thời gian thực.

Tính năng phát hiện cách điện PV trực tuyến của Solis mang lại nhiều lợi ích:

• Không cần thêm phần cứng ngoài.
• Không cần thay đổi dây điện.
• Giám sát liên tục trong quá trình vận hành.
• Phát hiện lỗi nhanh hơn.
• Giảm nguy cơ sự cố nghiêm trọng.
• Hỗ trợ tăng độ ổn định và tuổi thọ hệ thống.

Lưu ý: Theo thông tin kỹ thuật từ Solis, hiện tính năng phát hiện cách điện PV trực tuyến được tích hợp trên một số model như S6-GC3P(150-200)K07-ND và S6-GU350K-EHV. Các model khác có thể được bổ sung sau tùy theo phiên bản sản phẩm.

Thực hành tốt nhất để phòng tránh ngắn mạch cách điện DC

1. Vệ sinh và kiểm tra hệ thống định kỳ

Nên vệ sinh tấm pin, kiểm tra đầu nối, hộp nối, dây cáp và khu vực dưới module theo lịch cố định. Việc này giúp phát hiện sớm hơi ẩm, bụi bẩn, điểm nóng, dây hở hoặc dấu hiệu động vật gây hại.

Tần suất khuyến nghị:

• Hệ thống dân dụng: 3–6 tháng/lần.
• Hệ thống thương mại: 1–3 tháng/lần.
• Nhà máy điện mặt trời: theo kế hoạch O&M chuyên nghiệp.
• Trước và sau mùa mưa: cần kiểm tra kỹ hơn.

2. Kiểm tra nối đất

Nối đất đúng giúp giảm rủi ro điện giật, hỗ trợ thiết bị bảo vệ hoạt động hiệu quả và tăng an toàn cho toàn hệ thống.

Cần kiểm tra:

• Khung pin.
• Biến tần.
• Tủ điện DC/AC.
• Hệ thống chống sét.
• Hộp phối nối.
• Dây tiếp địa và điểm đấu nối.

Nếu hệ thống nối đất kém, lỗi cách điện có thể trở nên nguy hiểm hơn.

3. Kiểm tra cách điện trước mùa mưa

Mùa mưa là thời điểm lỗi cách điện DC dễ xuất hiện do độ ẩm tăng cao. Vì vậy, nên đo điện trở cách điện trước mùa mưa để phát hiện rủi ro từ sớm.

Cần ưu tiên kiểm tra:

• Cáp DC ngoài trời.
• Đầu nối MC4.
• Hộp nối module.
• Tủ điện DC.
• Khu vực có nước đọng.
• Đường cáp đi qua mái tôn hoặc cạnh sắc.

4. Bảo vệ cáp điện đúng cách

Cáp DC cần được lắp đặt trong điều kiện an toàn, hạn chế ma sát, tránh tiếp xúc trực tiếp với cạnh sắc và khu vực có nhiệt độ quá cao.

Nên áp dụng:

• Dùng cáp DC chuyên dụng cho điện mặt trời.
• Dùng ống bảo vệ hoặc máng cáp phù hợp.
• Dùng đầu nối chống nước đạt chuẩn.
• Không để dây chạm mái nóng trong thời gian dài.
• Không kéo căng dây quá mức.
• Cố định dây gọn, tránh rung lắc do gió.

5. Chọn linh kiện chất lượng cao

Linh kiện kém chất lượng là nguyên nhân làm tăng nguy cơ lỗi cách điện. Chủ đầu tư không nên tiết kiệm chi phí bằng cách dùng cáp thường, đầu nối không đạt chuẩn hoặc thiết bị không phù hợp với môi trường ngoài trời.

Nên ưu tiên:

• Cáp DC chuyên dụng cho hệ PV.
• Đầu nối chính hãng, cùng chuẩn.
• Biến tần có chức năng bảo vệ an toàn.
• Tủ điện đạt chuẩn kỹ thuật.
• Thiết bị chống sét lan truyền phù hợp.
• Đơn vị thi công có kinh nghiệm.

Chi phí đầu tư ban đầu có thể cao hơn, nhưng giúp giảm chi phí sửa chữa và rủi ro vận hành về sau.

Khi nào cần gọi đơn vị kỹ thuật kiểm tra hệ thống?

Bạn nên liên hệ đơn vị kỹ thuật nếu gặp một trong các trường hợp sau:

• Biến tần báo lỗi cách điện.
• Hệ thống ngắt sau mưa.
• Sản lượng giảm bất thường.
• Có mùi khét tại tủ điện, biến tần hoặc khu vực pin.
• Đầu nối nóng, đổi màu hoặc biến dạng.
• Dây DC bị nứt, hở hoặc bị chuột cắn.
• Hệ thống đã vận hành lâu nhưng chưa từng đo cách điện.
• Chuẩn bị vào mùa mưa hoặc sau bão lớn.

Sunny Solar có thể hỗ trợ kiểm tra, tư vấn phương án bảo trì và đề xuất giải pháp phù hợp cho hệ thống điện mặt trời dân dụng, thương mại và dự án.

Hotline tư vấn: 0357690717
Website: www.sunnysolar.vn

Kết luận

Ngắn mạch cách điện DC là lỗi không nên xem nhẹ trong hệ thống điện mặt trời. Lỗi này có thể làm hệ thống dừng hoạt động, giảm sản lượng, hỏng biến tần, tăng chi phí sửa chữa và gây mất an toàn cho người vận hành.

Để giảm rủi ro, chủ đầu tư cần thi công đúng kỹ thuật, chọn cáp và đầu nối đạt chuẩn, kiểm tra nối đất, đo cách điện định kỳ và ưu tiên biến tần có tính năng giám sát lỗi cách điện. Với các hệ thống quy mô lớn, giám sát theo thời gian thực sẽ giúp phát hiện lỗi nhanh hơn và bảo vệ tài sản tốt hơn.

Nếu bạn cần kiểm tra, bảo trì hoặc tư vấn giải pháp an toàn cho hệ thống điện mặt trời, hãy liên hệ Sunny Solar để được hỗ trợ.
