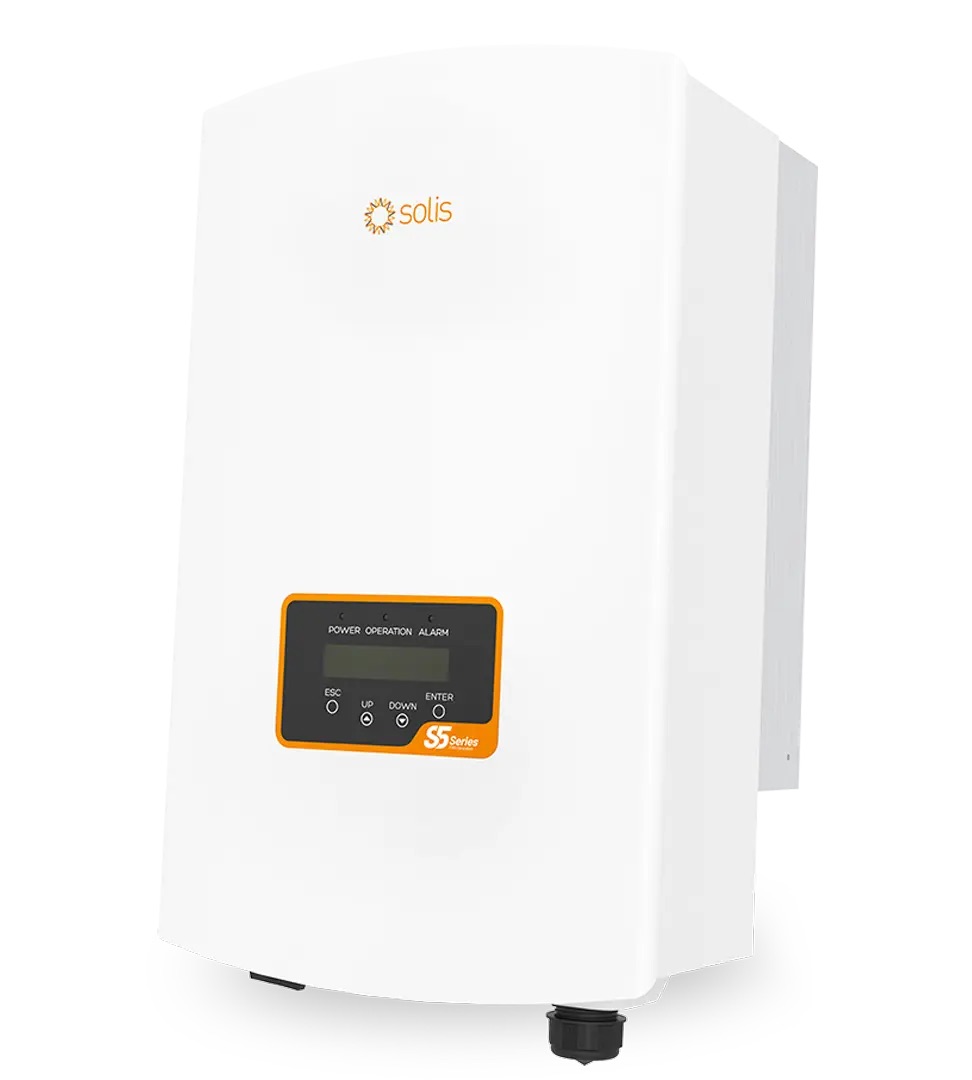

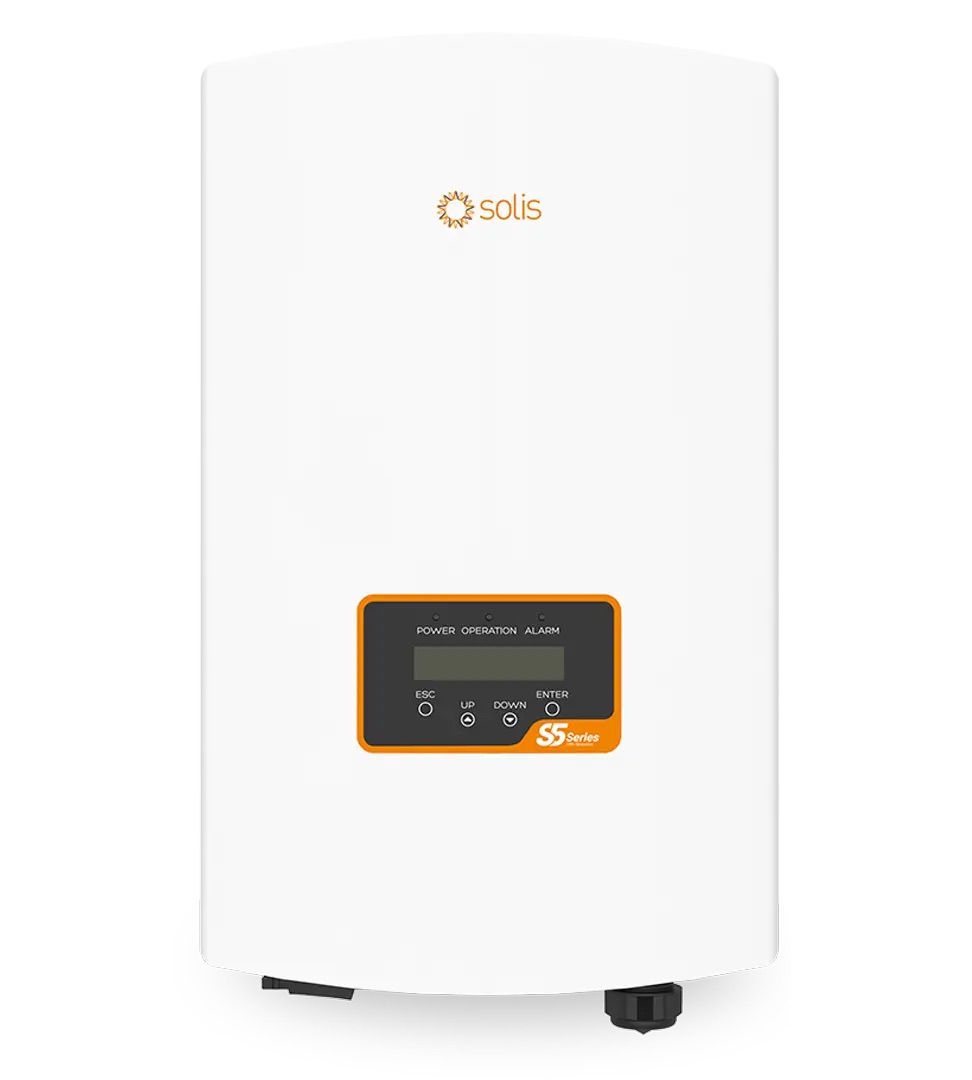

BIẾN TẦN HÒA LƯỚI SOLIS 10KW 1 PHA – S5-GR1P10K

Biến tần hòa lưới Solis 10kW 1 pha S5-GR1P10K thuộc dòng S5-GR1P(7-10)K, là dòng biến tần kết nối năng lượng mặt trời một pha của Solis. Sản phẩm được thiết kế với công suất đầu ra định mức 10kW, công suất đầu vào PV tối đa đề xuất 15kW, 3 MPPT và hiệu suất tối đa lên đến 98,0%.

S5-GR1P10K sở hữu dải điện áp MPPT rộng, điện áp khởi động thấp, khả năng thích ứng với lưới điện yếu và nhiều chức năng bảo vệ. Dòng sản phẩm còn hỗ trợ giám sát mức tiêu thụ của tải trong 24 giờ và AFCI 2.0 tùy chọn nhằm chủ động giảm rủi ro hỏa hoạn.

---

1. THÔNG SỐ KỸ THUẬT BIẾN TẦN SOLIS S5-GR1P10K

Theo bảng thông số kỹ thuật của dòng S5-GR1P(7-10)K, model S5-GR1P10K có công suất đầu vào tối đa đề xuất 15kW, điện áp DC tối đa 600V, dải MPPT 100–500V và sử dụng 3 MPPT / 3 chuỗi đầu vào tối đa.

1.1. Đầu vào DC

Thông số	S5-GR1P10K
Công suất đầu vào tối đa đề xuất	15 kW
Điện áp đầu vào tối đa	600 V
Điện áp định mức	330 V
Điện áp khởi động	120 V
Dải điện áp MPPT	100 – 500 V
Dòng điện đầu vào tối đa	14 A / 14 A / 14 A
Dòng điện ngắn mạch tối đa	22 A / 22 A / 22 A
Số lượng MPPT / số chuỗi đầu vào tối đa	3 / 3
Kết nối DC	Đầu nối MC4

1.2. Đầu ra AC

Thông số	S5-GR1P10K
Công suất đầu ra định mức	10 kW
Công suất biểu kiến đầu ra tối đa	10 kVA
Công suất đầu ra tối đa	10 kW
Điện áp lưới định mức	1/N/PE, 220 V / 230 V
Tần số lưới định mức	50 Hz / 60 Hz
Dòng điện đầu ra lưới điện định mức	45.5 A / 43.5 A
Dòng điện đầu ra tối đa	45.9 A
Hệ số công suất	> 0.99 (-0.8 → +0.8)
Tổng độ méo sóng hài	< 3%
Kết nối AC	Thiết bị đầu cuối OT

1.3. Hiệu suất

Thông số	S5-GR1P10K
Hiệu suất tối đa	98,0%
Hiệu suất Châu Âu	97,1%

Dòng S5-GR1P(7-10)K đạt hiệu suất tối đa 98,0% và hiệu suất Châu Âu 97,1%.

1.4. Chức năng bảo vệ

Chức năng	S5-GR1P10K
Bảo vệ ngược cực DC	Có
Bảo vệ ngắn mạch	Có
Bảo vệ quá dòng đầu ra	Có
Bảo vệ chống sét	Có
Giám sát lưới điện	Có
Bảo vệ chống đảo	Có
Bảo vệ nhiệt độ	Có
Quét đa đỉnh	Có
Tích hợp AFCI 2.0	Tùy chọn
Tích hợp công tắc DC	Có

1.5. Thông số chung

Thông số	S5-GR1P10K
Kích thước (Rộng × Cao × Sâu)	333 × 579 × 253 mm
Trọng lượng	18,5 kg
Cấu trúc liên kết	Không biến áp
Công suất tự tiêu thụ (đêm)	< 1 W
Dải nhiệt độ môi trường vận hành	-25 ~ +60°C
Độ ẩm tương đối	0 – 100%
Bảo vệ xâm nhập	IP66
Phát ra tiếng ồn (điển hình)	< 30 dB(A)
Cách thức làm mát	Làm mát tự nhiên với quạt bên trong
Độ cao so với mực nước biển tối đa để hoạt động	4000 m
Tiêu chuẩn kết nối lưới điện	G99, IEC 62116, IEC 61727, IEC 61683
Tiêu chuẩn an toàn / EMC	IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4

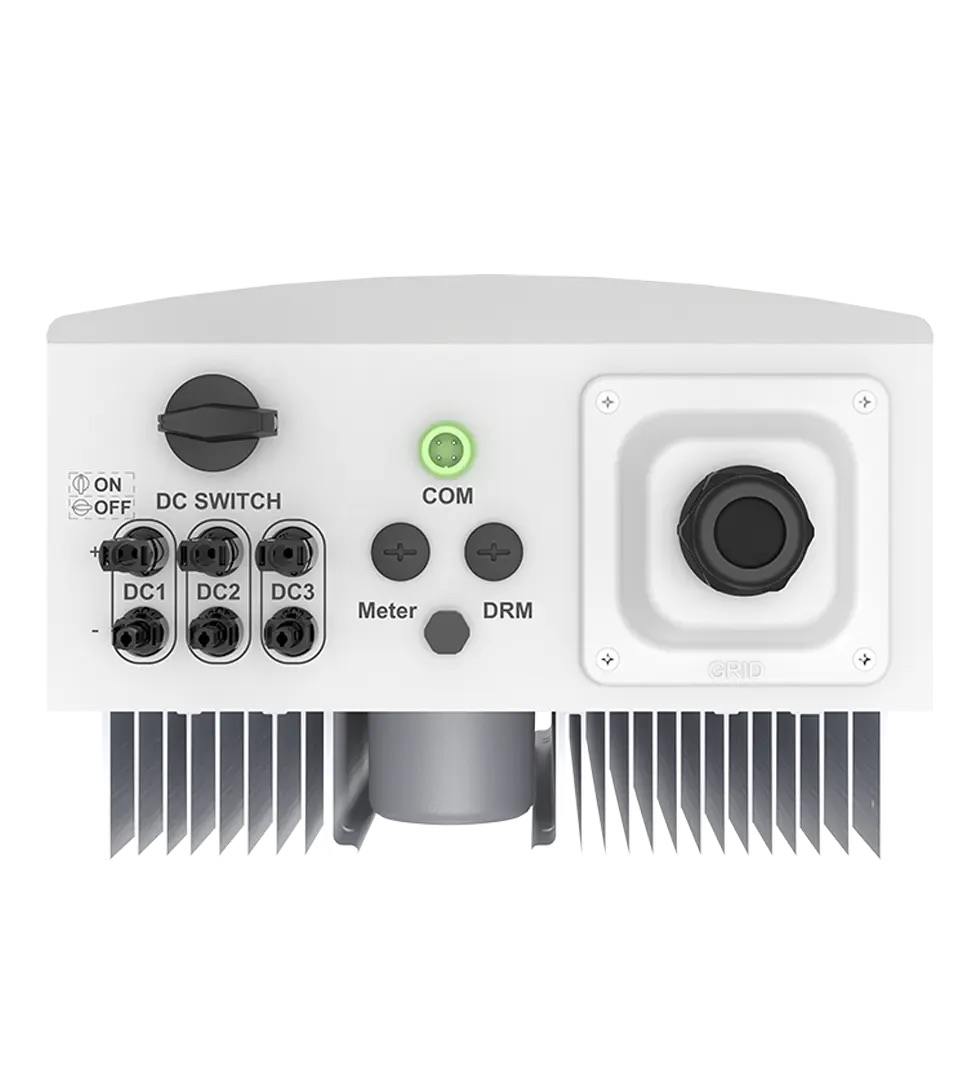

1.6. Kết nối và truyền thông

Hạng mục	Thông số
Kết nối DC	Đầu nối MC4
Kết nối AC	Thiết bị đầu cuối OT
Hiển thị	LCD
Truyền thông tiêu chuẩn	RS485
Truyền thông tùy chọn	Wi-Fi, GPRS

---

2. ĐẶC ĐIỂM NỔI BẬT CỦA BIẾN TẦN SOLIS 10KW 1 PHA S5-GR1P10K

2.1. Công suất đầu ra 10kW

S5-GR1P10K có công suất đầu ra định mức 10kW, phù hợp cho các hệ thống điện mặt trời một pha có nhu cầu công suất cao.

Công suất đầu vào PV tối đa đề xuất lên đến 15kW, cho phép thiết kế hệ thống pin mặt trời với tổng công suất DC cao hơn công suất AC của inverter trong phạm vi mà nhà sản xuất đề xuất.

2.2. Thiết kế 3 MPPT

Một ưu điểm quan trọng của Solis S5-GR1P10K là thiết kế 3 MPPT.

Theo tài liệu Solis, thiết kế 3 MPPT phù hợp với các hệ thống có mái nhà nhiều mặt, giúp hệ thống linh hoạt hơn khi bố trí các chuỗi tấm pin ở những hướng khác nhau.

2.3. Dải điện áp MPPT 100–500V

S5-GR1P10K có:

• Điện áp DC tối đa: 600V
• Điện áp định mức: 330V
• Điện áp khởi động: 120V
• Dải điện áp MPPT: 100–500V

Nhờ dải điện áp MPPT rộng và điện áp khởi động thấp, inverter có khả năng đáp ứng linh hoạt với nhiều cấu hình hệ thống PV phù hợp.

2.4. Hiệu suất tối đa 98%

Solis S5-GR1P10K có hiệu suất tối đa 98,0% và hiệu suất Châu Âu 97,1%. Đây là một trong những thông số quan trọng giúp đánh giá khả năng chuyển đổi điện năng của biến tần.

2.5. Khả năng thích ứng với lưới điện yếu

Dòng S5-GR1P(7-10)K được Solis giới thiệu với khả năng thích ứng với lưới điện yếu, phù hợp với những khu vực có điều kiện lưới điện không ổn định.

---

3. HỆ THỐNG BẢO VỆ AN TOÀN

Solis S5-GR1P10K được trang bị nhiều chức năng bảo vệ quan trọng như:

• Bảo vệ ngược cực DC.
• Bảo vệ ngắn mạch.
• Bảo vệ quá dòng đầu ra.
• Bảo vệ chống sét.
• Giám sát lưới điện.
• Bảo vệ chống đảo.
• Bảo vệ nhiệt độ.
• Quét đa đỉnh.
• Công tắc DC tích hợp.

Ngoài ra, AFCI 2.0 được cung cấp dưới dạng tùy chọn. Theo tài liệu sản phẩm, AFCI giúp chủ động giảm rủi ro hỏa hoạn trong hệ thống điện mặt trời.

---

4. THIẾT KẾ IP66, HOẠT ĐỘNG TRONG ĐIỀU KIỆN KHẮC NGHIỆT

S5-GR1P10K có cấp bảo vệ IP66, nhiệt độ môi trường vận hành từ -25°C đến +60°C và độ ẩm tương đối từ 0–100%. Inverter có thể hoạt động ở độ cao tối đa 4000m so với mực nước biển theo thông số nhà sản xuất.

Sản phẩm có kích thước 333 × 579 × 253mm, trọng lượng 18,5kg và cấu trúc không biến áp.

---

5. GIÁM SÁT VÀ TRUYỀN THÔNG

S5-GR1P10K được trang bị màn hình LCD và giao tiếp RS485. Người dùng cũng có thể lựa chọn kết nối Wi-Fi hoặc GPRS theo cấu hình.

Dòng sản phẩm còn hỗ trợ giám sát mức tiêu thụ của tải trong 24 giờ, giúp người dùng theo dõi hoạt động của hệ thống điện mặt trời và mức tiêu thụ điện.

---

6. ỨNG DỤNG CỦA BIẾN TẦN SOLIS 10KW 1 PHA

Biến tần hòa lưới Solis S5-GR1P10K có thể được sử dụng trong các hệ thống điện mặt trời một pha phù hợp với giới hạn thiết kế của sản phẩm, chẳng hạn:

• Hệ thống điện mặt trời cho nhà ở.
• Biệt thự.
• Nhà phố có mức tiêu thụ điện cao.
• Văn phòng, cửa hàng.
• Công trình thương mại sử dụng điện một pha.
• Hệ thống điện mặt trời áp mái.

Khi thiết kế hệ thống, cần tính toán chính xác điện áp chuỗi PV, dòng điện, số lượng tấm pin và cấu hình MPPT theo giới hạn kỹ thuật của S5-GR1P10K.

---

7. KẾT LUẬN

Biến tần hòa lưới Solis 10kW 1 pha S5-GR1P10K là giải pháp biến tần dành cho hệ thống điện mặt trời một pha với công suất đầu ra 10kW. Sản phẩm nổi bật với khả năng kết nối PV đề xuất lên đến 15kW, thiết kế 3 MPPT, dải điện áp MPPT 100–500V và hiệu suất tối đa 98,0%.

Bên cạnh hiệu suất cao, S5-GR1P10K còn được trang bị nhiều chức năng bảo vệ, cấp bảo vệ IP66, hỗ trợ RS485 và tùy chọn Wi-Fi/GPRS. Đây là những yếu tố giúp sản phẩm phù hợp để triển khai trong nhiều hệ thống điện mặt trời một pha.
