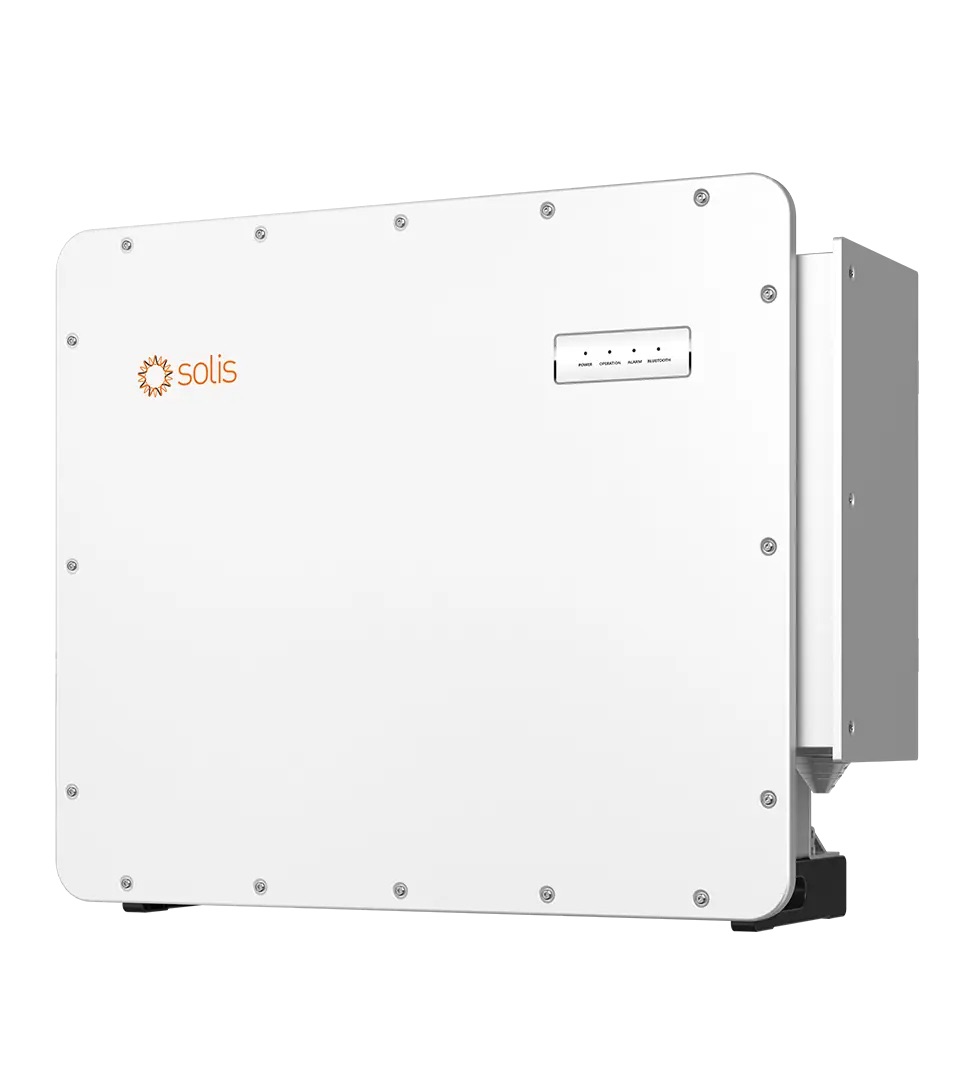

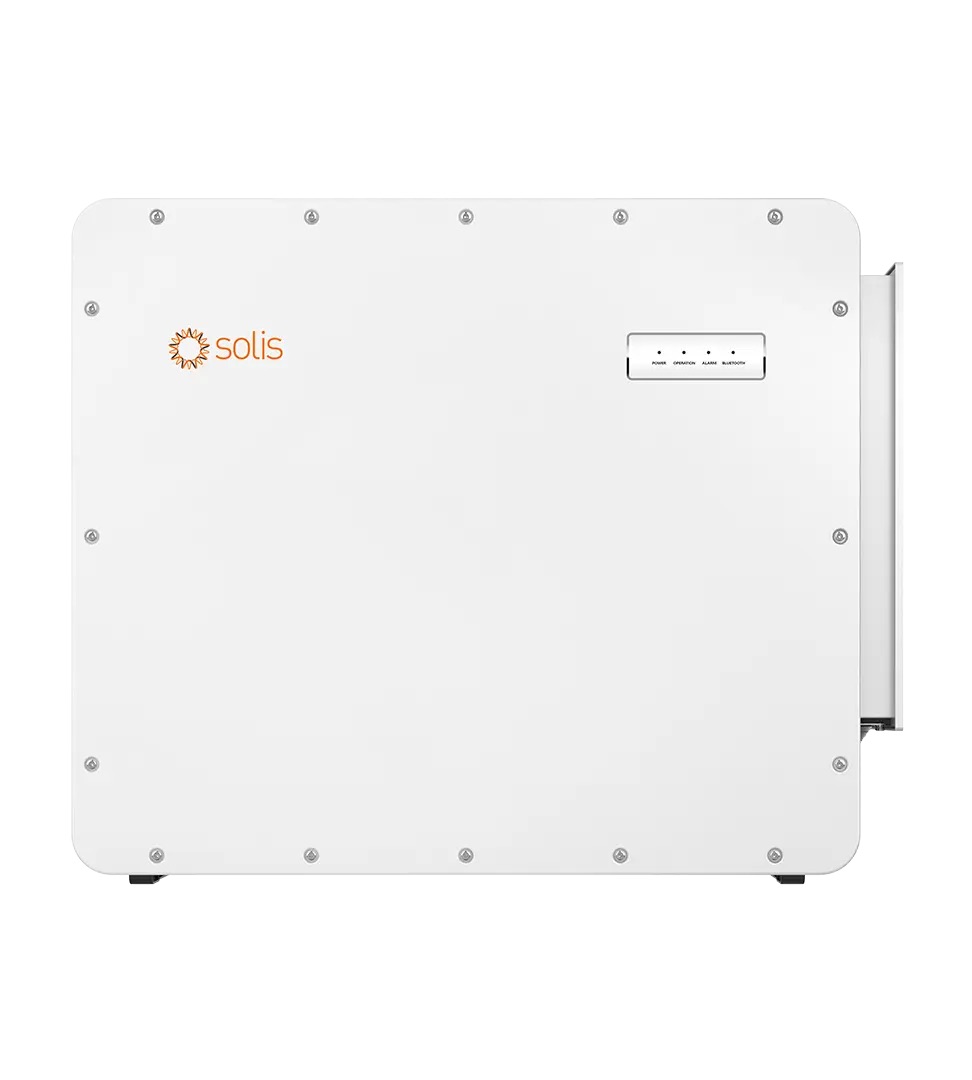

Biến Tần Hòa Lưới Solis 150kW 3 Pha | S6-GC3P150K07-NV-ND

145,000,000₫

Thông số	Giá trị
Công suất	150 kW
DC tối đa	1100 V
MPPT	7 / 21 chuỗi
Dòng DC	7 × 54 A
Điện áp MPPT	160–1000 V
AC	3 pha 220/380 V; 230/400 V
Dòng AC tối đa	250,6 A
Hiệu suất	98,8%
THD	<3%
Bảo vệ	IP66
Kết nối	MC4 / OT
Bảo hành	5 năm

BIẾN TẦN HÒA LƯỚI SOLIS 150KW 3 PHA – S6-GC3P150K07-NV-ND

Solis S6-GC3P150K07-NV-ND là biến tần hòa lưới 3 pha công suất 150kW, thuộc dòng Grid-Tied Inverters 150Kcủa Solis. Thiết bị được thiết kế cho các hệ thống điện mặt trời công suất lớn, với cấu hình 7 MPPT, dòng điện đầu vào 54A mỗi MPPT, hỗ trợ tối đa 21 chuỗi PV.

Sản phẩm tích hợp nhiều giải pháp giám sát và bảo vệ như hệ thống khí tượng tích hợp, cảnh báo hiệu suất thông minh, phát hiện cách điện pin mặt trời theo thời gian thực, cảm biến nhiệt độ thông minh cho đầu AC & DC và giải pháp AFCI tùy chọn.

1. THÔNG SỐ KỸ THUẬT SOLIS S6-GC3P150K07-NV-ND

Thông số	S6-GC3P150K07-NV-ND
Công suất đầu ra định mức	150 kW
Điện áp DC tối đa	1100 V
Điện áp định mức	600 V
Điện áp khởi động	180 V
Dải điện áp MPPT	160–1000 V
Dòng điện đầu vào tối đa	7 × 54 A
Dòng điện tối đa mỗi đầu vào DC	54 A
Dòng ngắn mạch tối đa	7 × 75 A
MPPT / Chuỗi PV tối đa	7 / 21
Công suất biểu kiến tối đa	165 kVA
Công suất đầu ra tối đa	165 kW
Điện áp lưới	3/N/PE, 220/380 V; 230/400 V
Tần số lưới	50 / 60 Hz
Dòng AC tối đa	250,6 A
Hiệu suất tối đa	98,8%
THD	<3%
Cấp bảo vệ	IP66
Làm mát	Quạt làm mát thông minh
Kết nối DC	MC4
Kết nối AC	OT, tối đa 400 mm²
Truyền thông	RS485; Wi-Fi/GPRS/PLC tùy chọn
Bảo hành	5 năm

2. TỔNG QUAN SOLIS S6-GC3P150K07-NV-ND

Solis S6-GC3P150K07-NV-ND là biến tần hòa lưới 3 pha công suất 150kW, được phát triển cho các hệ thống điện mặt trời quy mô lớn.

Thiết bị sử dụng 7 MPPT, mỗi MPPT hỗ trợ dòng điện lên đến 54A, tổng số chuỗi đầu vào tối đa 21 chuỗi. Cấu hình này giúp biến tần đáp ứng tốt yêu cầu thiết kế hệ thống PV sử dụng các module công suất cao.

3. KHẢ NĂNG ĐẦU VÀO DC 1100V – 54A/MPPT

Solis S6-GC3P150K07-NV-ND có điện áp DC đầu vào tối đa 1100V, điện áp định mức 600V và điện áp khởi động 180V.

Dải điện áp MPPT từ 160–1000V, dòng điện đầu vào tối đa 7 × 54A và dòng điện tối đa trên mỗi đầu vào DC là 54A.

Dòng ngắn mạch tối đa đạt 7 × 75A, với 7 MPPT / tối đa 21 chuỗi PV.

4. CÔNG SUẤT ĐẦU RA 150KW

Biến tần có:

Công suất đầu ra định mức: 150kW.
Công suất biểu kiến tối đa: 165kVA.
Công suất đầu ra tối đa: 165kW.
Điện áp lưới: 3/N/PE, 220/380V hoặc 230/400V.
Tần số: 50/60Hz.
Dòng điện đầu ra tối đa: 250,6A.
Hệ số công suất: >0,99 (-0,8 → +0,8).
THD: <3%.

5. HIỆU SUẤT LÊN ĐẾN 98,8%

Solis S6-GC3P150K07-NV-ND đạt hiệu suất tối đa 98,8% và hiệu suất Châu Âu 98,3%.

Hiệu suất cao giúp tối ưu quá trình chuyển đổi nguồn điện DC từ các tấm pin mặt trời thành điện AC phục vụ hệ thống điện.

6. HỆ THỐNG BẢO VỆ TOÀN DIỆN

Solis S6-GC3P150K07-NV-ND được trang bị nhiều chức năng bảo vệ:

Bảo vệ ngược cực DC.
Bảo vệ ngắn mạch.
Bảo vệ quá dòng đầu ra.
Bảo vệ chống sét Type II DC / Type II AC.
Tùy chọn Type I AC.
Giám sát lưới điện.
Bảo vệ chống đảo.
Bảo vệ nhiệt độ.
Giám sát chuỗi.
Quét đường cong I/V.
SVG ban đêm.
Công tắc DC tích hợp.
Tải công suất đầu ra 3 pha không cân bằng – tùy chọn.

Các chức năng bảo vệ được liệt kê trong tài liệu kỹ thuật của model S6-GC3P150K07-NV-ND.

7. AFCI 2.0 – TĂNG CƯỜNG AN TOÀN

Model S6-GC3P150K07-NV-ND hỗ trợ AFCI 2.0 tùy chọn.

Tài liệu sản phẩm mô tả giải pháp bảo vệ hồ quang bằng mili giây dựa trên AI. Ngoài ra, có thể kết hợp bảo vệ hồ quang với RSD – Tắt nhanh để tăng cường an toàn cháy nổ.

8. PHÁT HIỆN CÁCH ĐIỆN VÀ GIÁM SÁT CHUỖI

Thiết bị hỗ trợ:

Phát hiện cách điện pin mặt trời theo thời gian thực.
Giám sát chuỗi PV.
Quét đường cong I/V.
Giám sát lưới điện.
Hệ thống khí tượng tích hợp.
Cảnh báo hiệu suất thông minh.

Những chức năng này giúp theo dõi tình trạng hoạt động của hệ thống và hỗ trợ công tác vận hành, kiểm tra.

9. GIẢI PHÁP ĐIỀU KHIỂN CHÍNH/PHỤ

Solis S6-GC3P150K07-NV-ND hỗ trợ giải pháp điều khiển chính/phụ, cho phép điều khiển linh hoạt và nhanh chóng.

Hệ thống có khả năng hỗ trợ tối đa 10 biến tần song song, phù hợp với các hệ thống điện mặt trời cần triển khai nhiều biến tần.

10. HỖ TRỢ MÁY PHÁT ĐIỆN

Solis S6-GC3P150K07-NV-ND hỗ trợ máy phát điện đơn và nhiều máy phát điện mà không cần bộ điều khiển ngoài.

Đây là một trong những tính năng giúp mở rộng khả năng ứng dụng của biến tần trong các hệ thống có nhiều nguồn điện.

11. ĐIỀU KHIỂN CÔNG SUẤT VÀ TẢI 3 PHA KHÔNG CÂN BẰNG

Thiết bị hỗ trợ giải pháp kết hợp giữa điều khiển công suất chính/phụ và kiểm soát đầu ra ba pha không cân bằng.

Tính năng này cho phép phân bổ công suất theo nhu cầu và tăng khả năng tương thích với nhiều loại lưới điện. Chức năng tải đầu ra ba pha không cân bằng được tài liệu xác định là tùy chọn.

12. SVG BAN ĐÊM

Solis S6-GC3P150K07-NV-ND được tích hợp chức năng SVG ban đêm.

Theo bảng thông số kỹ thuật, chức năng SVG ban đêm được xác nhận là Có, giúp mở rộng khả năng vận hành và hỗ trợ quản lý công suất phản kháng của hệ thống.

13. THIẾT KẾ IP66 VÀ LÀM MÁT THÔNG MINH

S6-GC3P150K07-NV-ND có cấp bảo vệ IP66, phù hợp cho các điều kiện lắp đặt ngoài trời.

Dải nhiệt độ môi trường vận hành:

-30°C đến +60°C

Độ ẩm tương đối:

0–100%

Độ cao hoạt động tối đa:

4000m.

Thiết bị sử dụng quạt làm mát thông minh để kiểm soát nhiệt độ trong quá trình vận hành.

14. KÍCH THƯỚC VÀ TRỌNG LƯỢNG

Kích thước Solis S6-GC3P150K07-NV-ND:

1035,5 × 869 × 396 mm

Trọng lượng:

105 kg

Thiết bị sử dụng cấu trúc không biến áp và mức công suất tự tiêu thụ ban đêm <2W.

15. TIÊU CHUẨN KẾT NỐI LƯỚI

S6-GC3P150K07-NV-ND đáp ứng các tiêu chuẩn kết nối lưới:

G99.
IEC61727.
EN50549-1/2.
VDE4110.

Tiêu chuẩn an toàn và EMC:

IEC/EN 62109-1/-2.
IEC60947-2.
IEC/EN 61000-6-2/-4.

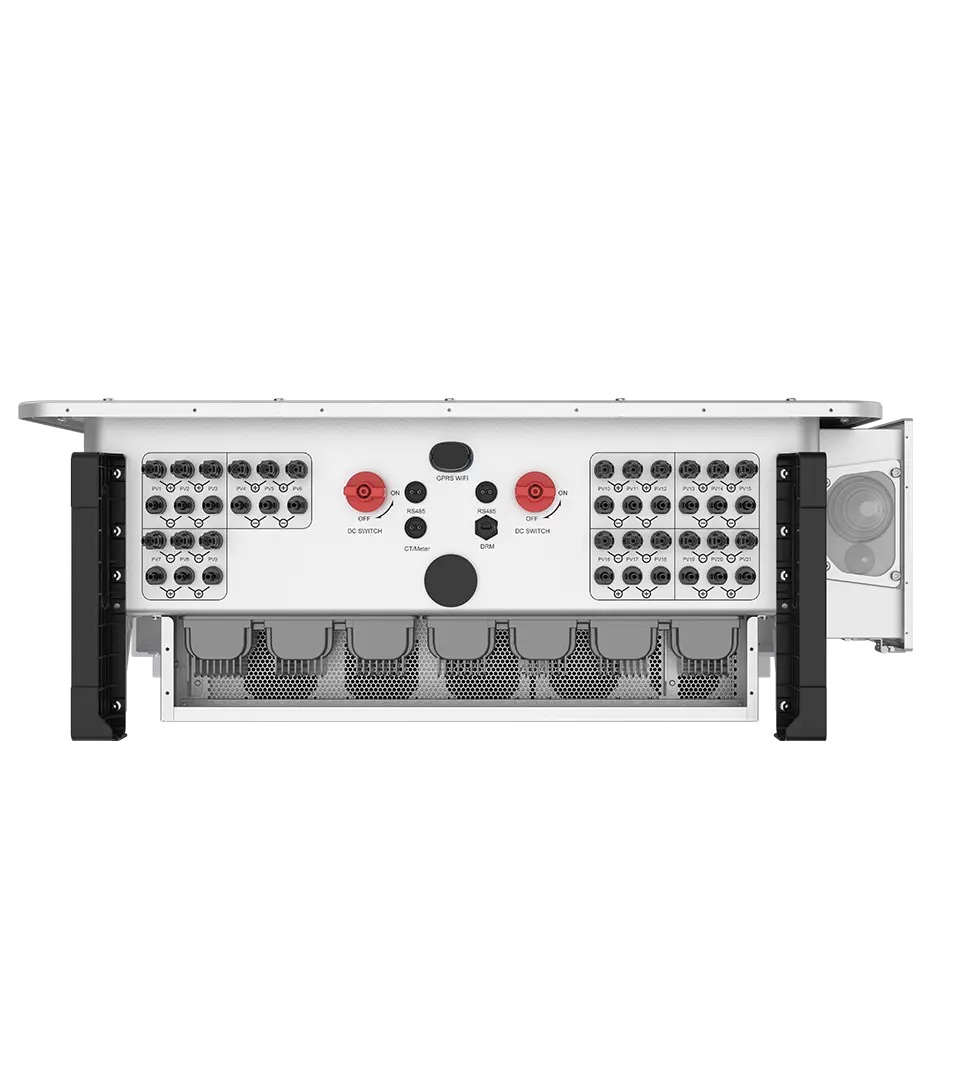

16. KẾT NỐI DC, AC VÀ TRUYỀN THÔNG

Phía DC sử dụng đầu nối MC4.

Phía AC sử dụng thiết bị đầu cuối OT, hỗ trợ tiết diện tối đa 400 mm².

Thiết bị hiển thị thông qua đèn báo LED & Bluetooth + ứng dụng, đồng thời hỗ trợ RS485 và các tùy chọn Wi-Fi, GPRS, PLC.

17. ƯU ĐIỂM NỔI BẬT CỦA SOLIS S6-GC3P150K07-NV-ND

Công suất 150kW

Đáp ứng các hệ thống điện mặt trời công suất lớn với công suất đầu ra định mức 150kW.

7 MPPT – 21 chuỗi PV

Cấu hình 7 MPPT và tối đa 21 chuỗi đầu vào giúp linh hoạt trong thiết kế hệ thống.

Dòng đầu vào 54A/MPPT

Dòng điện tối đa 54A trên mỗi MPPT phù hợp với các module PV công suất cao.

Hiệu suất 98,8%

Hiệu suất tối đa đạt 98,8%, hiệu suất Châu Âu 98,3%.

IP66

Thiết kế IP66, nhiệt độ vận hành -30 đến +60°C và độ cao hoạt động tối đa 4000m.

Giám sát và bảo vệ

Tích hợp giám sát chuỗi, quét đường cong I/V, phát hiện cách điện theo thời gian thực, bảo vệ chống sét và nhiều chức năng bảo vệ khác.

18. ỨNG DỤNG BIẾN TẦN SOLIS 150KW 3 PHA

Với công suất 150kW, Solis S6-GC3P150K07-NV-ND hướng đến các hệ thống điện mặt trời quy mô lớn.

Một số ứng dụng tiêu biểu:

Điện mặt trời áp mái nhà xưởng.
Nhà máy sản xuất.
Kho hàng và trung tâm logistics.
Trang trại, khu sản xuất.
Hệ thống điện mặt trời thương mại.
Các dự án PV sử dụng nhiều biến tần.

Việc lựa chọn và thiết kế hệ thống cần căn cứ vào công suất module, cấu hình chuỗi PV, điện áp và dòng điện DC, điều kiện lưới điện cũng như yêu cầu của từng dự án.

19. BẢO HÀNH SẢN PHẨM

Solis S6-GC3P150K07-NV-ND được áp dụng bảo hành 5 năm.

Chính sách bảo hành giúp khách hàng yên tâm khi đầu tư hệ thống điện mặt trời sử dụng biến tần Solis công suất lớn.

20. KẾT LUẬN

Biến tần hòa lưới Solis 150kW 3 pha S6-GC3P150K07-NV-ND là giải pháp dành cho hệ thống điện mặt trời công suất lớn.

Sản phẩm nổi bật với công suất 150kW, 7 MPPT, tối đa 21 chuỗi PV, dòng đầu vào 54A/MPPT, điện áp DC tối đa 1100V, hiệu suất tối đa 98,8%, IP66, SVG ban đêm, giám sát chuỗi và nhiều chức năng bảo vệ.

Với thiết kế mạnh mẽ và nhiều tính năng giám sát, bảo vệ, Solis S6-GC3P150K07-NV-ND là lựa chọn phù hợp cho các hệ thống điện mặt trời thương mại và công nghiệp công suất lớn.
