Hiện tượng PID trong tấm pin năng lượng mặt trời là gì? Nguyên nhân và giải pháp khắc phục

Tổng quan

Hiện tượng PID trong tấm pin năng lượng mặt trời là một trong những nguyên nhân gây suy giảm hiệu suất nghiêm trọng ở hệ thống điện mặt trời. PID là viết tắt của Potential Induced Degradation, nghĩa là suy giảm hiệu suất do chênh lệch điện thế.

Hiện tượng này ảnh hưởng trực tiếp đến độ ổn định, sản lượng điện và tuổi thọ lâu dài của tấm quang điện. Nếu không phát hiện và xử lý đúng cách, hệ thống PV có thể mất sản lượng, giảm hiệu quả đầu tư và tăng chi phí vận hành.

Theo phân tích kỹ thuật từ Solis, PID có thể xuất hiện trên cả tấm pin loại P và loại N. Mỗi loại tấm pin có cơ chế suy giảm khác nhau ở mặt trước và mặt sau, nhưng nguyên nhân cốt lõi vẫn liên quan đến dòng rò, điện áp hệ thống cao, hơi ẩm và sự dịch chuyển ion trong vật liệu tấm pin.

PID là gì trong hệ thống điện mặt trời?

PID là hiện tượng tấm pin bị suy giảm công suất do chênh lệch điện thế giữa tế bào quang điện và khung kim loại nối đất. Khi hệ thống vận hành ở điện áp cao trong thời gian dài, dòng rò có thể xuất hiện giữa cell pin, kính, lớp EVA và khung nhôm.

Trong điều kiện độ ẩm cao, hơi nước có thể xâm nhập vào tấm pin. Các phản ứng liên quan đến kính, màng EVA và hơi nước tạo ra ion natri, ký hiệu là Na+. Dưới tác động của điện trường, các ion này dịch chuyển và tích tụ tại bề mặt cell pin hoặc đi qua vùng tiếp giáp PN.

Kết quả là:

• Tăng dòng rò.
• Giảm hiệu quả lớp thụ động.
• Tạo kênh rò điện trong cell pin.
• Làm suy giảm công suất phát điện.
• Làm giảm độ tin cậy của hệ thống PV.

Vì sao hiện tượng PID nguy hiểm?

PID không phải là lỗi dễ thấy bằng mắt thường trong giai đoạn đầu. Hệ thống vẫn có thể vận hành, nhưng sản lượng điện giảm dần theo thời gian.

Hiện tượng PID gây ra nhiều rủi ro:

• Giảm sản lượng điện hằng ngày.
• Làm sai lệch kỳ vọng hoàn vốn.
• Tăng chênh lệch hiệu suất giữa các chuỗi pin.
• Gây nóng cục bộ nếu dòng rò nghiêm trọng.
• Làm giảm tuổi thọ tấm pin.
• Tăng chi phí kiểm tra và bảo trì.

Với các hệ thống công suất lớn, chỉ cần suy giảm vài phần trăm sản lượng cũng có thể tạo ra khoản tổn thất đáng kể trong suốt vòng đời dự án.

Nguyên nhân chính gây PID

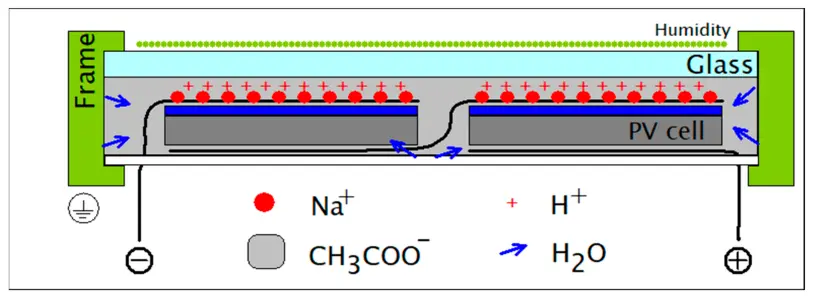

1. Dòng rò trong tấm PV

Dòng rò xuất hiện khi khả năng cách điện của tấm pin kém hoặc môi trường vận hành có độ ẩm cao. Trong điều kiện ẩm, hơi nước có thể thâm nhập vào cấu trúc module.

Khi hơi nước phản ứng với kính và màng EVA, ion Na+ có thể hình thành. Dưới tác động của điện trường, Na+ dịch chuyển về phía cell pin. Quá trình này làm phá vỡ trạng thái ổn định của vật liệu bán dẫn và gây suy giảm hiệu suất.

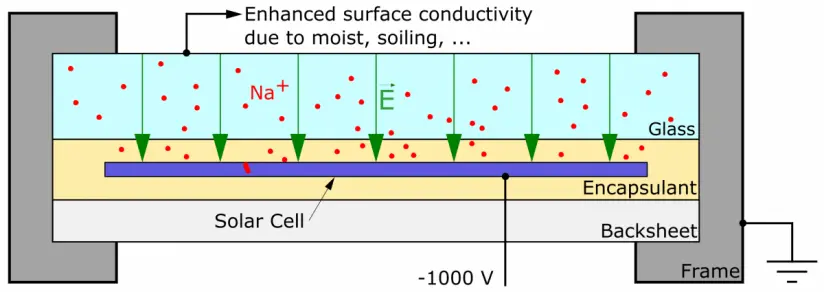

2. Điện áp hệ thống cao

Trong hệ thống điện mặt trời, điện áp chuỗi PV có thể đạt mức cao. Nhiều hệ thống có điện áp mạch hở khoảng 1.000 V, trong khi điện áp vận hành có thể quanh mức 800 V.

Khung nhôm của tấm pin thường được nối đất để bảo vệ an toàn và chống sét. Sự chênh lệch điện thế giữa chuỗi pin và khung kim loại nối đất tạo ra môi trường thuận lợi cho PID.

Khi độ lệch điện áp càng lớn, nguy cơ PID càng cao. Những tấm pin nằm gần cực âm của chuỗi thường chịu ảnh hưởng rõ hơn trong một số cấu hình hệ thống.

3. Môi trường ẩm và nhiệt độ cao

PID dễ xảy ra hơn trong môi trường nóng ẩm. Đây là điều kiện thường gặp tại Việt Nam, nhất là khu vực ven biển, miền Nam, Tây Nguyên, nhà xưởng có mái tôn nóng hoặc khu vực có độ ẩm cao quanh năm.

Nhiệt độ cao làm tăng tốc phản ứng vật liệu. Độ ẩm làm tăng nguy cơ dòng rò. Khi hai yếu tố này kết hợp với điện áp hệ thống cao, hiện tượng PID có thể diễn ra nhanh hơn.

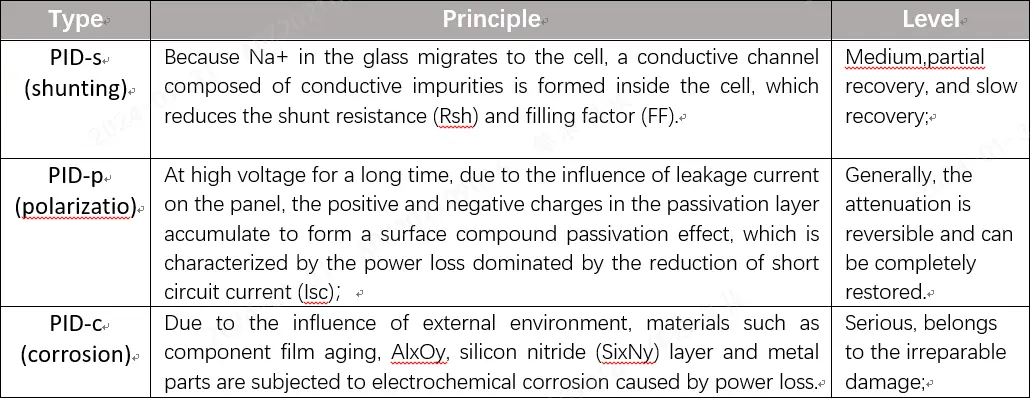

Các loại PID phổ biến trong tấm pin PV

Trong tấm pin năng lượng mặt trời, PID có thể được chia thành nhiều dạng. Ba dạng thường được nhắc đến gồm:

Loại PID	Đặc điểm chính
PID-s	Tạo kênh dòng rò qua vùng tiếp giáp PN, làm giảm công suất
PID-p	Làm suy giảm hiệu quả lớp thụ động trên bề mặt cell
PID-c	Liên quan đến ăn mòn hoặc biến đổi vật liệu trong một số điều kiện nhất định

Mỗi loại PID có cơ chế khác nhau, nhưng đều làm giảm hiệu suất chuyển đổi quang điện.

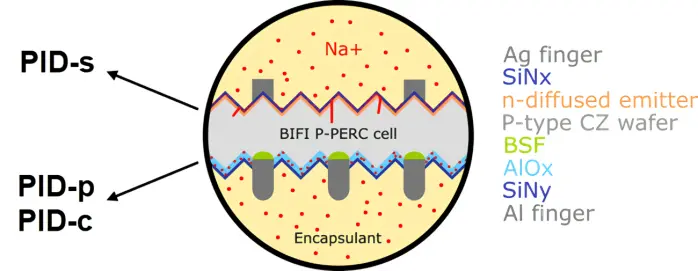

Cơ chế PID trên tấm pin loại P

Tấm pin loại P, đặc biệt là tấm kính đôi hai mặt PERC, có thể xuất hiện nhiều dạng PID ở mặt trước và mặt sau.

Với tấm pin kính đôi hai mặt loại P:

• Mặt trước thường xuất hiện PID-s.
• Mặt sau thường xuất hiện PID-p.
• Một số trường hợp có thể xuất hiện PID-c.

Do yêu cầu chống sét và nối đất, khung tấm pin được nối đất. Khi có độ lệch điện áp âm giữa cell pin và khung, viền kim loại có xu hướng mang điện thế dương tương đối. Lúc này, ion Na+ trong kính mặt trước dịch chuyển và tích tụ trên bề mặt cell.

Một phần Na+ có thể khuếch tán vào tinh thể silicon, đi qua vùng tiếp giáp PN và tạo ra kênh dòng rò. Đây là cơ chế dẫn đến PID-s.

Ở mặt sau, Na+ có thể tập trung thành lớp màng trên bề mặt cell. Lớp này thu hút electron và làm suy giảm tác dụng của lớp thụ động vốn có điện tích âm. Điều này dẫn đến PID-p.

Tấm pin càng gần đầu ra âm của chuỗi PV thì độ lệch âm càng lớn. Do đó, nguy cơ suy giảm PID càng rõ.

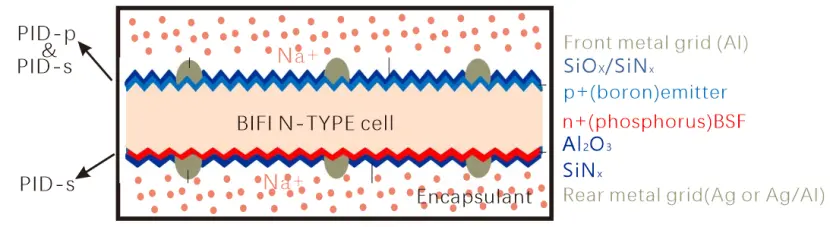

Cơ chế PID trên tấm pin loại N

Noi

Tấm pin loại N cũng có thể bị PID, nhưng biểu hiện có phần khác so với tấm pin loại P.

Với tấm pin loại N:

• Mặt trước có thể xuất hiện PID-s và PID-p.
• Mặt sau thường xuất hiện PID-s.
• Tổn thất ở mặt sau có thể nghiêm trọng hơn trong một số cấu hình.

Ở mặt trước, Na+ trong kính tích tụ trên bề mặt cell. Một mặt, ion này có thể đi qua vùng tiếp giáp PN và tạo kênh dòng rò, gây PID-s. Mặt khác, Na+ thu hút electron trong lớp thụ động, làm giảm hiệu quả thụ động và gây PID-p.

Ở mặt sau, do độ lệch âm, Na+ từ kính sau có thể nhanh chóng tích tụ trên bề mặt cell. Khi ion này đi qua vùng tiếp giáp PN, kênh dòng rò hình thành và gây suy giảm hiệu suất.

Theo Solis, điểm khác biệt chính giữa tấm loại P và loại N nằm ở vị trí và dạng PID xuất hiện trên từng mặt của tấm pin. Tuy vậy, nguyên nhân nền tảng vẫn liên quan đến điện áp, dòng rò và sự dịch chuyển ion.

Giải pháp chống PID cho hệ thống điện mặt trời

Để giảm rủi ro PID, cần kết hợp thiết kế đúng, chọn thiết bị phù hợp và dùng giải pháp bảo vệ ở cấp hệ thống.

Các giải pháp phổ biến gồm:

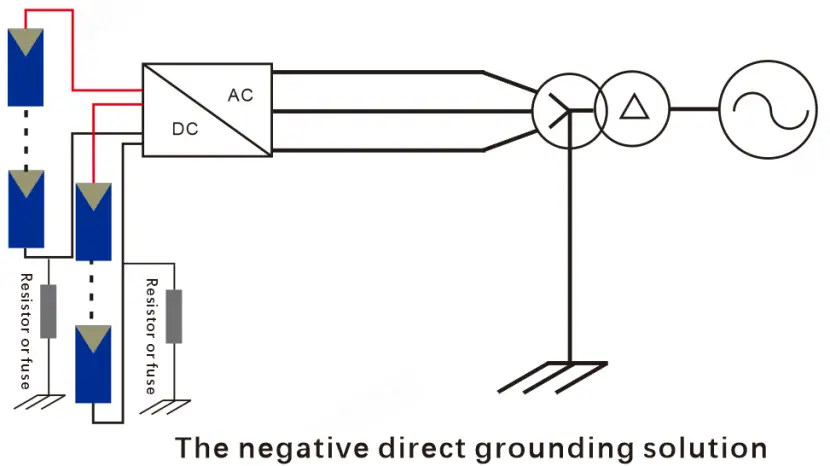

1. Nối đất trực tiếp cực âm

Giải pháp này nối cực âm của chuỗi PV hoặc biến tần xuống đất thông qua điện trở hoặc cầu chì. Mục tiêu là đưa điện thế âm của tấm pin gần với điện thế của khung kim loại nối đất.

Khi chênh lệch điện thế giảm, nguy cơ PID cũng giảm.

Ưu điểm

• Nguyên lý đơn giản.
• Có thể giảm độ lệch điện áp gây PID.
• Phù hợp với một số hệ thống dùng biến tần trung tâm.

Hạn chế

Giải pháp này thường chỉ phù hợp với hệ thống có biến tần cách ly. Với biến tần không cách ly, cần thêm máy biến áp cách ly. Điều này làm tăng chi phí và có thể làm hệ thống phức tạp hơn.

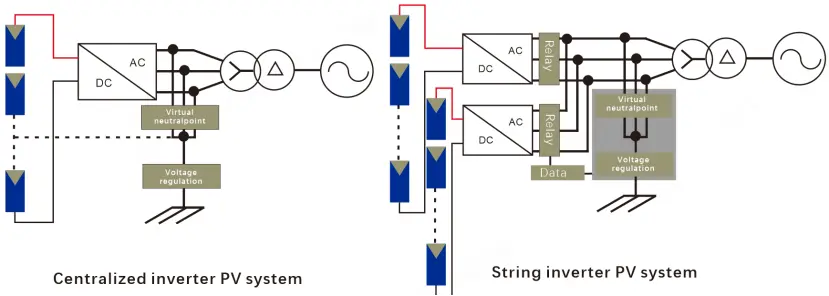

2. Nối đất qua điểm trung tính ảo

Giải pháp điểm trung tính ảo thường dùng cho trạm điện mặt trời quy mô lớn. Hệ thống tạo một điểm điện thế tham chiếu để nâng điện thế của cực âm chuỗi PV về gần mức 0.

Cách này giúp giảm khả năng hình thành PID trong hệ thống mới.

Ưu điểm

• Phù hợp với dự án quy mô lớn.
• Có thể dùng cho hệ thống biến tần chuỗi hoặc biến tần trung tâm.
• Hỗ trợ giảm rủi ro PID từ giai đoạn thiết kế.

Hạn chế

Giải pháp này chủ yếu mang tính phòng ngừa. Nó không phải là lựa chọn tối ưu để phục hồi hệ thống đã bị PID. Ngoài ra, nếu thiết bị trung tâm gặp lỗi, hiệu quả bảo vệ của toàn bộ phân mảng PV có thể bị ảnh hưởng.

3. Dùng điện áp phân cực thuận để phục hồi PID

Đây là giải pháp dùng điện áp phân cực dương đặt vào cực dương và cực âm của chuỗi PV nhằm đảo ngược một phần tác động của PID.

Nguyên lý là đưa các ion đã dịch chuyển sai vị trí trở lại trạng thái có lợi hơn cho vùng tiếp giáp PN. Nhờ đó, module PV có thể phục hồi một phần công suất đã mất.

Solis cho biết giải pháp PID recovery tích hợp trong một số biến tần thương mại và utility có thể hoạt động sau khi mặt trời lặn. Khi điện áp mảng PV giảm dưới ngưỡng nhất định, module PID tích hợp tạo điện thế dương giữa PV- và đất để hỗ trợ phục hồi công suất tấm pin.

4. Công nghệ chống PID tích hợp trong biến tần Solis

Trong thực tế, phương án được dùng nhiều hiện nay là công nghệ chống PID hoặc phục hồi PID tích hợp trong biến tần.

Với biến tần Solis, giải pháp PID recovery tích hợp giúp:

• Không cần lắp thêm nhiều thiết bị bên ngoài.
• Hỗ trợ phục hồi PID ở cấp chuỗi.
• Tăng độ chính xác khi xử lý từng cụm inverter.
• Giảm nhu cầu can thiệp vào máy biến áp.
• Tối ưu vận hành cho hệ thống thương mại và công nghiệp.

Cách tiếp cận này phù hợp với nhiều dự án PV hiện đại vì giảm độ phức tạp, tiết kiệm không gian lắp đặt và thuận tiện cho bảo trì.

Nên phòng ngừa PID từ giai đoạn thiết kế

Không nên chờ hệ thống bị giảm sản lượng mới kiểm tra PID. Với khí hậu nóng ẩm tại Việt Nam, chủ đầu tư nên tính đến rủi ro PID ngay từ giai đoạn thiết kế.

Các khuyến nghị gồm:

• Chọn tấm pin có khả năng chống PID đạt tiêu chuẩn.
• Dùng biến tần có công nghệ chống PID hoặc PID recovery.
• Thiết kế chuỗi PV đúng dải điện áp.
• Đảm bảo nối đất đúng kỹ thuật.
• Kiểm tra cách điện định kỳ.
• Theo dõi sản lượng từng chuỗi.
• Kiểm tra bất thường bằng dữ liệu giám sát.
• Vệ sinh và bảo trì hệ thống đúng lịch.
• Hạn chế để đầu nối DC, dây dẫn và hộp nối bị ẩm lâu ngày.

Dấu hiệu hệ thống có thể bị PID

PID không phải lúc nào cũng nhận biết bằng mắt thường. Tuy nhiên, chủ đầu tư có thể nghi ngờ PID nếu hệ thống có các dấu hiệu sau:

• Sản lượng giảm bất thường dù thời tiết không thay đổi nhiều.
• Một số chuỗi PV có công suất thấp hơn rõ rệt.
• Hệ thống giảm sản lượng mạnh sau thời gian vận hành.
• Dữ liệu giám sát cho thấy điện áp, dòng hoặc công suất không đồng đều.
• Tấm pin gần cực âm của chuỗi suy giảm nặng hơn.
• Kiểm tra EL cho thấy vùng cell bị tối hoặc suy giảm hoạt động.

Khi có các dấu hiệu này, cần kiểm tra bởi kỹ thuật viên có kinh nghiệm. Không nên tự tháo lắp chuỗi DC vì điện áp PV có thể rất cao và nguy hiểm.

Sunny Solar tư vấn giải pháp chống PID cho hệ thống PV

Sunny Solar cung cấp giải pháp điện mặt trời phù hợp cho hộ gia đình, nhà xưởng, trang trại và dự án thương mại. Với các hệ thống sử dụng biến tần Solis, đội ngũ kỹ thuật có thể tư vấn cấu hình phù hợp để giảm rủi ro PID và tăng độ ổn định vận hành.

Chúng tôi hỗ trợ:

• Tư vấn thiết kế hệ thống điện mặt trời.
• Kiểm tra rủi ro PID theo cấu hình dự án.
• Tư vấn biến tần Solis phù hợp.
• Đánh giá sản lượng hệ thống.
• Hỗ trợ bảo trì và tối ưu vận hành.
• Tư vấn giải pháp nâng cấp cho hệ thống đã vận hành.

Câu hỏi thường gặp về hiện tượng PID

1. PID có làm hỏng vĩnh viễn tấm pin không?

Tùy mức độ suy giảm. Một số trường hợp PID có thể phục hồi một phần bằng giải pháp PID recovery. Tuy nhiên, nếu hệ thống vận hành lâu trong điều kiện bất lợi, tổn thất có thể nghiêm trọng hơn và khó phục hồi hoàn toàn.

2. Tấm pin loại N có bị PID không?

Có. Tấm pin loại N vẫn có thể bị PID. Cơ chế và vị trí suy giảm có thể khác tấm pin loại P, nhưng nguyên nhân vẫn liên quan đến điện áp, dòng rò và dịch chuyển ion.

3. Tấm pin kính đôi hai mặt có bị PID không?

Có. Tấm pin kính đôi hai mặt vẫn có nguy cơ PID ở cả mặt trước và mặt sau. Với tấm PERC loại P, mặt trước thường liên quan đến PID-s, còn mặt sau thường liên quan đến PID-p.

4. Biến tần có giúp chống PID không?

Có, nếu biến tần được tích hợp công nghệ chống PID hoặc PID recovery. Một số dòng biến tần Solis thương mại và quy mô lớn có module PID recovery tích hợp để hỗ trợ phục hồi hiệu suất tấm pin.

5. Khi nào nên kiểm tra PID?

Nên kiểm tra khi sản lượng giảm bất thường, dữ liệu chuỗi không đồng đều hoặc hệ thống vận hành lâu trong môi trường nóng ẩm. Với dự án lớn, nên kiểm tra định kỳ theo kế hoạch bảo trì.

Kết luận

Hiện tượng PID trong tấm pin năng lượng mặt trời là rủi ro kỹ thuật cần được quan tâm trong mọi hệ thống PV, đặc biệt ở môi trường nóng ẩm và hệ thống điện áp cao. PID có thể xuất hiện trên cả tấm pin loại P và loại N, gây suy giảm sản lượng và ảnh hưởng đến tuổi thọ hệ thống.

Giải pháp hiệu quả là kết hợp thiết kế đúng, chọn tấm pin chống PID, nối đất chuẩn và sử dụng biến tần có công nghệ PID recovery. Biến tần Solis với module phục hồi PID tích hợp là lựa chọn phù hợp cho nhiều hệ thống điện mặt trời thương mại, công nghiệp và quy mô lớn.
