Thiết bị cắt sét SPD là gì? Hướng dẫn lựa chọn và lắp đặt
Th7

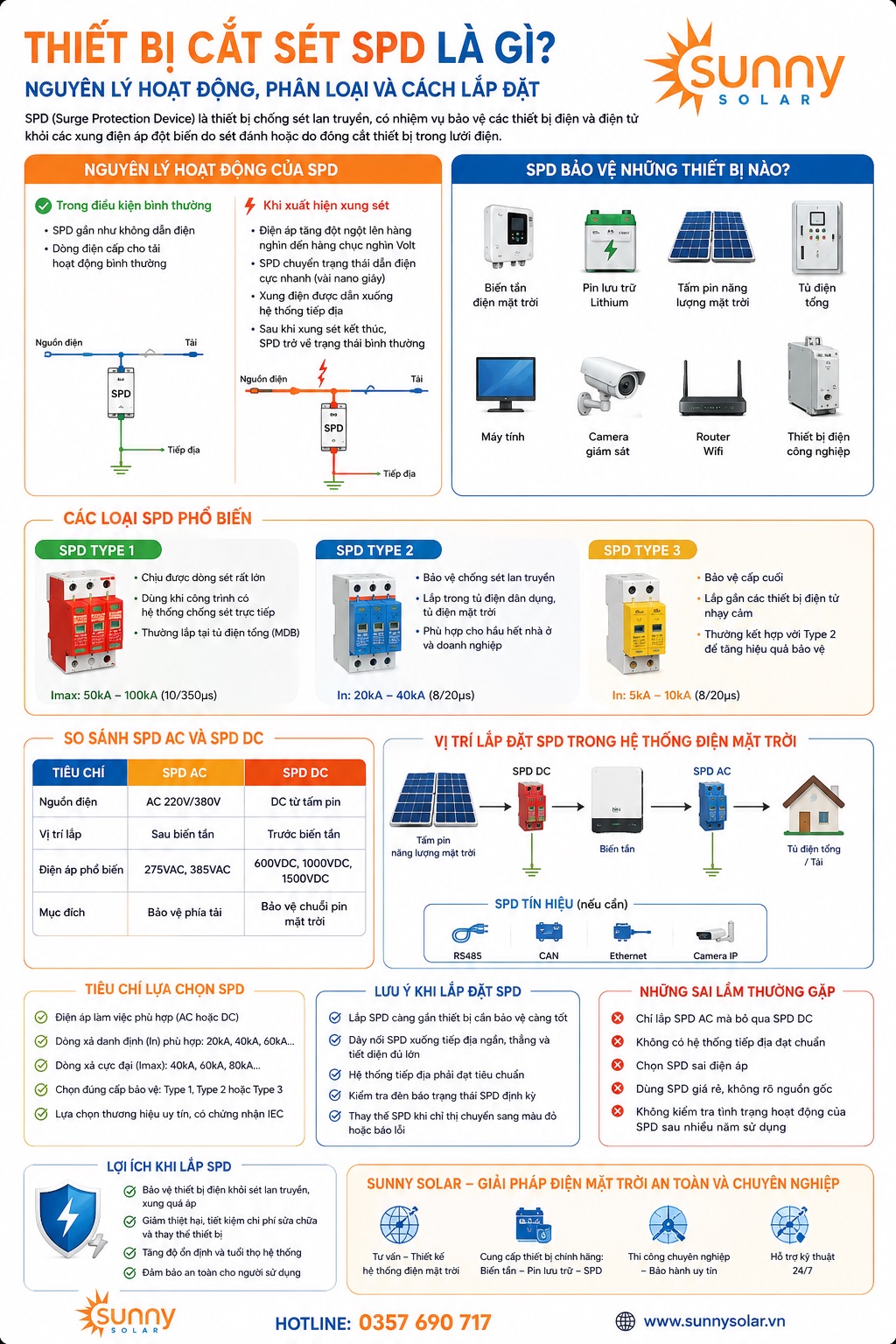

Thiết bị cắt sét SPD là gì? Tại sao hệ thống điện mặt trời bắt buộc nên lắp?
Trong những năm gần đây, hệ thống điện mặt trời mái nhà ngày càng phổ biến tại Việt Nam. Tuy nhiên, nhiều người chỉ quan tâm đến tấm pin, biến tần hay pin lưu trữ mà bỏ qua một thiết bị có giá thành nhỏ nhưng đóng vai trò cực kỳ quan trọng: SPD (Surge Protection Device) hay còn gọi là thiết bị cắt sét, thiết bị chống sét lan truyền.
Chỉ một lần sét lan truyền cũng có thể làm hỏng biến tần, pin lưu trữ hoặc các thiết bị điện tử có giá trị hàng chục đến hàng trăm triệu đồng. Vì vậy, SPD được xem là “lá chắn” bảo vệ toàn bộ hệ thống điện.
Thiết bị cắt sét SPD là gì?
SPD (Surge Protection Device) là thiết bị có chức năng bảo vệ hệ thống điện khỏi các xung điện áp quá độ do:
- Sét đánh trực tiếp hoặc gián tiếp.
- Sét lan truyền trên đường dây điện.
- Đóng cắt thiết bị công suất lớn.
- Sự cố trên lưới điện.
Khi xuất hiện điện áp tăng đột biến, SPD sẽ dẫn dòng xung xuống hệ thống tiếp địa chỉ trong vài nano giây, giúp điện áp không truyền đến các thiết bị điện.
Sau khi xung sét kết thúc, SPD sẽ tự trở về trạng thái bình thường và tiếp tục bảo vệ hệ thống.
SPD hoạt động như thế nào?
Trong điều kiện bình thường
- SPD gần như không dẫn điện.
- Toàn bộ hệ thống hoạt động ổn định.
- Không ảnh hưởng đến nguồn điện cấp cho tải.
Khi xuất hiện sét lan truyền
- Điện áp tăng lên hàng nghìn Volt.
- SPD lập tức mở đường dẫn dòng xung xuống đất.
- Điện áp nguy hiểm không đi qua biến tần và thiết bị điện.
- Sau vài micro giây, SPD tự ngắt và trở về trạng thái ban đầu.
Đây là lý do SPD còn được ví như van xả áp của hệ thống điện.
Tại sao phải lắp SPD cho hệ thống điện mặt trời?
Một hệ thống điện mặt trời hiện đại có rất nhiều thiết bị điện tử nhạy cảm như:
- Biến tần Hybrid
- Biến tần On-grid
- Pin lưu trữ Lithium
- Bộ quản lý pin (BMS)
- Bộ giám sát Wifi
- Smart Meter
- Camera
- Router Internet
Các thiết bị này rất dễ hỏng khi xuất hiện xung điện áp cao.
Việc đầu tư vài triệu đồng cho SPD có thể giúp tránh chi phí sửa chữa hoặc thay thế lên đến hàng chục, thậm chí hàng trăm triệu đồng.
SPD bảo vệ những thiết bị nào?
SPD giúp bảo vệ:
- ✔ Biến tần điện mặt trời
- ✔ Pin lưu trữ Lithium
- ✔ Tấm pin năng lượng mặt trời
- ✔ Tủ điện tổng
- ✔ Máy tính
- ✔ Camera
- ✔ TV
- ✔ Router Wifi
- ✔ PLC điều khiển
- ✔ Thiết bị điện công nghiệp
Các loại SPD phổ biến hiện nay
1. SPD Type 1
Đây là loại SPD có khả năng chịu dòng sét rất lớn.
Ứng dụng:
- Công trình có kim thu sét.
- Nhà máy.
- Trạm điện.
- Công trình cao tầng.
Ưu điểm:
- Chịu được dòng sét trực tiếp.
- Dòng xả rất lớn.
2. SPD Type 2
Đây là loại được sử dụng nhiều nhất trong các hệ thống điện mặt trời.
Ứng dụng:
- Nhà ở.
- Biệt thự.
- Nhà xưởng.
- Hệ thống điện mặt trời mái nhà.
Ưu điểm:
- Giá thành hợp lý.
- Hiệu quả bảo vệ cao.
- Dễ lắp đặt.
3. SPD Type 3
Lắp gần các thiết bị điện tử nhạy cảm như:
- Máy tính
- PLC
- Thiết bị mạng
- Camera
Thường được kết hợp với SPD Type 2 để tạo thành nhiều lớp bảo vệ.
SPD AC và SPD DC khác nhau như thế nào?
| Tiêu chí | SPD AC | SPD DC |
|---|---|---|
| Nguồn điện | AC 220V/380V | DC từ tấm pin |
| Vị trí lắp | Sau biến tần | Trước biến tần |
| Điện áp phổ biến | 275VAC, 385VAC | 600VDC, 1000VDC, 1500VDC |
| Mục đích | Bảo vệ phía tải | Bảo vệ chuỗi pin mặt trời |
Trong hệ thống Hybrid hoặc On-grid, nên lắp cả SPD AC và SPD DC để bảo vệ toàn diện.
Vị trí lắp đặt SPD trong hệ thống điện mặt trời
SPD DC
Lắp giữa:
Tấm pin → SPD DC → Biến tần
Giúp bảo vệ biến tần khỏi xung sét từ phía dàn pin.
SPD AC
Lắp giữa:
Biến tần → SPD AC → Tủ điện tổng → Tải
Giúp ngăn xung điện từ lưới điện truyền vào biến tần và các thiết bị điện trong nhà.
SPD tín hiệu
Có thể lắp thêm cho:
- RS485
- CAN
- Ethernet
- Camera IP
Đặc biệt cần thiết khi đường truyền dài hoặc đặt ngoài trời.
Tiêu chí lựa chọn SPD
Khi lựa chọn SPD, cần quan tâm:
✔ Điện áp làm việc
- SPD AC: 275VAC hoặc 385VAC.
- SPD DC: 600VDC, 1000VDC hoặc 1500VDC tùy theo điện áp chuỗi pin.
✔ Dòng xả danh định (In)
Thông thường:
- 20kA
- 40kA
- 60kA
✔ Dòng xả cực đại (Imax)
Nên chọn:
- 40kA
- 60kA
- 80kA
Tùy theo mức độ rủi ro sét tại khu vực lắp đặt.
✔ Cấp bảo vệ
- Type 1
- Type 2
- Type 3
Nên lựa chọn phù hợp với thiết kế của công trình.
✔ Thương hiệu uy tín
Ưu tiên các thương hiệu có chứng nhận IEC và chất lượng đã được kiểm chứng trên thị trường.
Những lưu ý quan trọng khi lắp SPD
Để SPD phát huy tối đa hiệu quả, cần lưu ý:
- Lắp SPD càng gần thiết bị cần bảo vệ càng tốt.
- Dây nối từ SPD đến thanh tiếp địa phải ngắn và thẳng.
- Tiết diện dây tiếp địa phù hợp theo thiết kế.
- Hệ thống tiếp địa đạt điện trở theo tiêu chuẩn.
- Kiểm tra định kỳ chỉ thị trạng thái của SPD.
- Thay thế SPD khi hết tuổi thọ hoặc sau khi chịu xung sét lớn.
Những sai lầm thường gặp
Nhiều người dùng mắc phải các lỗi như:
- Chỉ lắp SPD AC mà bỏ qua SPD DC.
- Không có hệ thống tiếp địa đạt chuẩn.
- Chọn SPD sai điện áp.
- Dùng SPD giá rẻ, không rõ nguồn gốc.
- Không kiểm tra tình trạng hoạt động của SPD sau nhiều năm sử dụng.
Những sai lầm này làm giảm đáng kể khả năng bảo vệ của thiết bị.
Kết luận
Thiết bị cắt sét SPD (Surge Protection Device) là thành phần quan trọng trong mọi hệ thống điện hiện đại, đặc biệt là điện mặt trời mái nhà. Dù chi phí đầu tư chỉ chiếm một phần rất nhỏ so với tổng giá trị hệ thống, SPD lại có thể giúp bảo vệ biến tần, pin lưu trữ và các thiết bị điện tử khỏi những thiệt hại nghiêm trọng do sét lan truyền hoặc xung quá áp.
Để hệ thống hoạt động an toàn và bền bỉ, nên kết hợp SPD DC, SPD AC cùng hệ thống tiếp địa đạt tiêu chuẩn. Đây là giải pháp bảo vệ hiệu quả, góp phần kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì trong suốt quá trình vận hành.
Sunny Solar – Giải pháp điện mặt trời an toàn và chuyên nghiệp
Sunny Solar chuyên cung cấp:
- ☀️ Biến tần Hybrid, On-grid chính hãng
- 🔋 Pin lưu trữ Lithium cao cấp
- ⚡ Thiết bị chống sét lan truyền (SPD AC & SPD DC)
- 🏠 Thiết kế và thi công hệ thống điện mặt trời dân dụng, doanh nghiệp
- 🛠️ Tư vấn giải pháp bảo vệ hệ thống theo tiêu chuẩn kỹ thuật
Hotline: 0357 690 717
Website: www.sunnysolar.vn
FAQ – Câu hỏi thường gặp
1. SPD có thay thế được kim thu sét không?
Không. SPD chỉ chống sét lan truyền, không thay thế hệ thống chống sét trực tiếp (kim thu sét).
2. Hệ thống điện mặt trời nhỏ có cần lắp SPD không?
Có. Dù công suất nhỏ hay lớn, các biến tần và thiết bị điện tử đều có nguy cơ hư hỏng do xung quá áp.
3. Chỉ lắp SPD AC có đủ không?
Không. Để bảo vệ toàn diện, nên lắp cả SPD AC và SPD DC theo đúng thiết kế hệ thống.
4. SPD có tuổi thọ bao lâu?
Tùy chất lượng thiết bị và số lần chịu xung sét. Nên kiểm tra định kỳ và thay thế khi chỉ thị trạng thái báo hỏng hoặc sau khi chịu các xung sét lớn.
