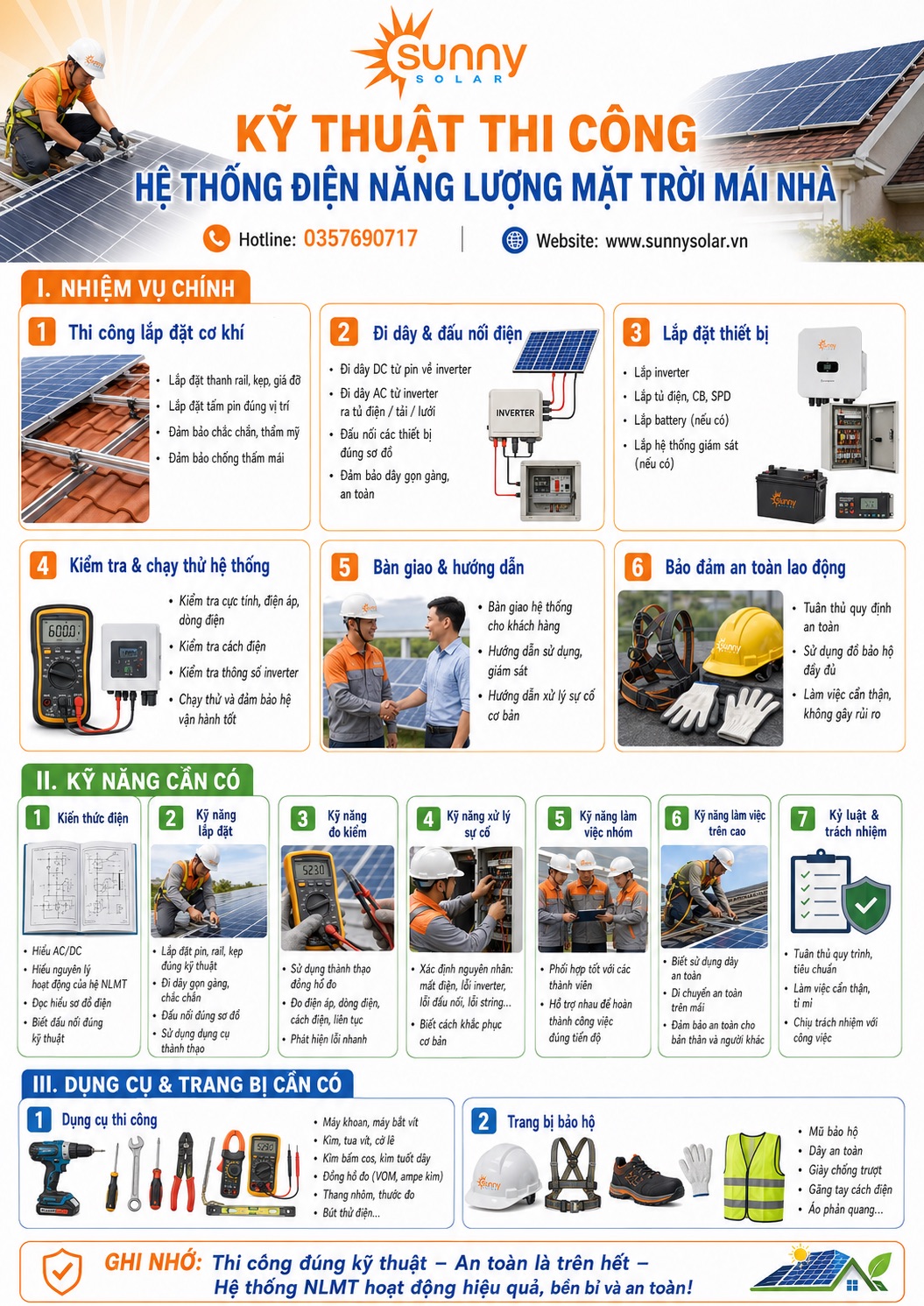

Kỹ thuật thi công hệ thống điện năng lượng mặt trời mái nhà chuẩn an toàn

Kỹ thuật thi công hệ thống điện năng lượng mặt trời mái nhà quyết định trực tiếp đến độ an toàn, hiệu suất và tuổi thọ của toàn bộ hệ thống. Một hệ thống điện mặt trời không chỉ cần tấm pin tốt, inverter phù hợp, mà còn cần đội ngũ kỹ thuật thi công đúng quy trình từ lắp đặt cơ khí, đi dây, đấu nối, đo kiểm đến bàn giao vận hành.

Điện mặt trời mái nhà tự sản xuất, tự tiêu thụ đang được nhiều hộ gia đình và doanh nghiệp quan tâm vì giúp giảm chi phí điện và hỗ trợ mục tiêu sử dụng năng lượng sạch. EVN cũng đã có hướng dẫn đăng ký phát triển điện mặt trời mái nhà tự sản xuất, tự tiêu thụ trong năm 2025.

1. Thi công lắp đặt cơ khí đúng kỹ thuật

Bước đầu tiên trong thi công hệ thống điện mặt trời mái nhà là lắp đặt phần cơ khí. Kỹ thuật viên cần cố định thanh rail, kẹp, giá đỡ và tấm pin đúng vị trí theo bản thiết kế.

Phần cơ khí phải đạt 4 yêu cầu:

• Tấm pin đặt đúng hướng và đúng vị trí.
• Khung giá đỡ chắc chắn.
• Bề mặt mái giữ được tính thẩm mỹ.
• Các điểm khoan, bắt vít, xuyên mái phải chống thấm tốt.

Nếu phần cơ khí làm sai, hệ thống có thể bị rung lắc, thấm dột mái hoặc giảm hiệu suất do góc nghiêng và hướng đặt pin không phù hợp.

2. Đi dây và đấu nối điện an toàn

Sau khi lắp tấm pin, đội kỹ thuật tiến hành đi dây DC từ tấm pin về inverter và đi dây AC từ inverter ra tủ điện, tải hoặc lưới điện.

Trong hệ thống điện mặt trời, phần DC là toàn bộ thành phần kết nối từ dàn pin về inverter; phần AC là các thành phần kết nối từ inverter đến tủ điện, thiết bị bảo vệ và hệ thống điện trong nhà. Inverter có nhiệm vụ chuyển điện từ tấm pin thành điện AC để sử dụng trong công trình.

Khi thi công điện, cần bảo đảm:

• Dây đi gọn gàng, không võng, không vướng lối đi.
• Đấu nối đúng sơ đồ kỹ thuật.
• Dùng đầu cos, jack MC4, CB, SPD đúng chuẩn.
• Phân biệt rõ dây DC, dây AC, dây tiếp địa.
• Có biện pháp bảo vệ dây khỏi nắng, nước và tác động cơ học.

Đây là phần quan trọng vì lỗi đấu nối có thể gây sụt áp, lỗi inverter, phát nhiệt hoặc mất an toàn điện.

3. Lắp đặt inverter, tủ điện và thiết bị bảo vệ

Inverter, tủ điện, CB, SPD, battery và hệ thống giám sát cần được lắp ở vị trí phù hợp. Vị trí đặt inverter nên khô ráo, thoáng khí, dễ kiểm tra và tránh nắng mưa trực tiếp.

Các thiết bị chính thường gồm:

• Inverter: chuyển đổi điện DC sang AC.
• Tủ điện: tập trung thiết bị đóng cắt và bảo vệ.
• CB: bảo vệ quá tải, ngắn mạch.
• SPD: chống sét lan truyền.
• Battery: lưu trữ điện, nếu hệ thống có pin lưu trữ.
• Thiết bị giám sát: theo dõi sản lượng, lỗi và trạng thái vận hành.

Với hệ thống có đấu nối lưới, thiết kế dây cáp, thiết bị đóng cắt, bảo vệ và điều khiển cần đáp ứng tiêu chuẩn kỹ thuật liên quan. Tài liệu hướng dẫn đầu tư điện mặt trời mái nhà tại Việt Nam do GIZ công bố cũng khuyến nghị kiểm tra nghiệm thu theo IEC 62446 cho hệ thống điện mặt trời nối lưới.

4. Kiểm tra và chạy thử hệ thống

Trước khi bàn giao, kỹ thuật viên phải đo kiểm toàn bộ hệ thống. Đây là bước không thể làm qua loa.

Các hạng mục cần kiểm tra gồm:

• Cực tính của chuỗi pin.
• Điện áp DC.
• Dòng điện.
• Cách điện.
• Tiếp địa.
• Thông số inverter.
• Kết nối giám sát.
• Trạng thái vận hành khi có tải.

Đo kiểm giúp phát hiện lỗi sớm, tránh sự cố sau khi đưa hệ thống vào sử dụng. Hệ thống chỉ nên vận hành chính thức khi các thông số nằm trong ngưỡng an toàn theo thiết kế.

5. Bàn giao và hướng dẫn sử dụng cho khách hàng

Một đơn vị thi công chuyên nghiệp không dừng lại ở việc lắp xong hệ thống. Sau khi chạy thử, đội kỹ thuật cần bàn giao rõ ràng cho khách hàng.

Nội dung bàn giao nên có:

• Sơ đồ hệ thống.
• Thông số thiết bị.
• Hướng dẫn bật/tắt hệ thống.
• Hướng dẫn xem sản lượng trên app giám sát.
• Cách nhận biết cảnh báo inverter.
• Lưu ý bảo trì và vệ sinh tấm pin.
• Hướng dẫn xử lý sự cố cơ bản.

Khi khách hàng hiểu cách hệ thống hoạt động, việc vận hành sẽ an toàn và hiệu quả hơn.

6. An toàn lao động khi thi công điện mặt trời mái nhà

Thi công điện mặt trời mái nhà thường diễn ra trên cao, trên mái tôn, mái ngói hoặc mái bê tông. Vì vậy, an toàn lao động phải đặt lên hàng đầu.

Tài liệu thực hành tốt về vận hành và bảo trì điện mặt trời mái nhà của Solar Energy UK nhấn mạnh rằng làm việc trên mái cần đánh giá rủi ro, kiểm soát nguy cơ ngã cao, kiểm tra điều kiện mái, sử dụng thiết bị bảo hộ và lập phương án làm việc phù hợp cho từng công trình.

Kỹ thuật viên cần trang bị:

• Mũ bảo hộ.
• Dây an toàn.
• Giày chống trượt.
• Găng tay cách điện.
• Áo phản quang.
• Dụng cụ đo điện đạt chuẩn.

Không nên thi công khi trời mưa, gió mạnh, mái trơn hoặc khu vực thi công chưa có biện pháp bảo vệ.

Kỹ năng cần có của kỹ thuật viên điện mặt trời

Một kỹ thuật viên thi công điện mặt trời mái nhà cần có cả kiến thức điện và kỹ năng thực hành.

Các kỹ năng cần có gồm:

1. Kiến thức điện: hiểu AC/DC, đọc sơ đồ điện, hiểu nguyên lý hệ thống NLMT.
2. Kỹ năng lắp đặt: lắp pin, rail, kẹp, đi dây và đấu nối đúng kỹ thuật.
3. Kỹ năng đo kiểm: sử dụng đồng hồ đo, ampe kìm, bút thử điện.
4. Kỹ năng xử lý sự cố: xác định lỗi inverter, lỗi string, lỗi đấu nối.
5. Kỹ năng làm việc nhóm: phối hợp đúng tiến độ và đúng vai trò.
6. Kỹ năng làm việc trên cao: dùng dây an toàn, di chuyển an toàn trên mái.
7. Kỷ luật và trách nhiệm: tuân thủ quy trình, không bỏ qua bước kiểm tra.

Dụng cụ và trang bị cần có khi thi công

Để thi công hệ thống điện mặt trời mái nhà, đội kỹ thuật cần chuẩn bị đầy đủ dụng cụ và thiết bị bảo hộ.

Dụng cụ thi công:

• Máy khoan, máy bắt vít.
• Kìm, tua vít, cờ lê.
• Kìm bấm cos, kìm tuốt dây.
• Đồng hồ đo VOM, ampe kìm.
• Thang nhôm, thước đo.
• Bút thử điện.

Trang bị bảo hộ:

• Mũ bảo hộ.
• Dây an toàn.
• Giày chống trượt.
• Găng tay cách điện.
• Áo phản quang.

Dụng cụ đầy đủ giúp thi công nhanh hơn. Trang bị bảo hộ giúp giảm rủi ro cho kỹ thuật viên và công trình.

Sunny Solar – Thi công điện mặt trời mái nhà đúng kỹ thuật

Sunny Solar cung cấp giải pháp thi công hệ thống điện năng lượng mặt trời mái nhà cho hộ gia đình, nhà xưởng, văn phòng và công trình thương mại. Đội ngũ kỹ thuật tập trung vào 3 yếu tố: đúng kỹ thuật, an toàn và vận hành hiệu quả.

Khi chọn đơn vị thi công, bạn nên ưu tiên đơn vị có quy trình khảo sát rõ ràng, bản vẽ kỹ thuật, thiết bị phù hợp, đội thi công có kinh nghiệm và chính sách bàn giao minh bạch.

Hotline: 0357690717
Website: www.sunnysolar.vn

Kết luận

Kỹ thuật thi công hệ thống điện năng lượng mặt trời mái nhà là nền tảng giúp hệ thống vận hành ổn định, an toàn và bền bỉ. Từ lắp đặt cơ khí, đấu nối điện, lắp inverter, đo kiểm, bàn giao đến an toàn lao động, mỗi bước đều cần làm đúng chuẩn.

Ghi nhớ: Thi công đúng kỹ thuật – An toàn là trên hết – Hệ thống NLMT hoạt động hiệu quả, bền bỉ và an toàn.
