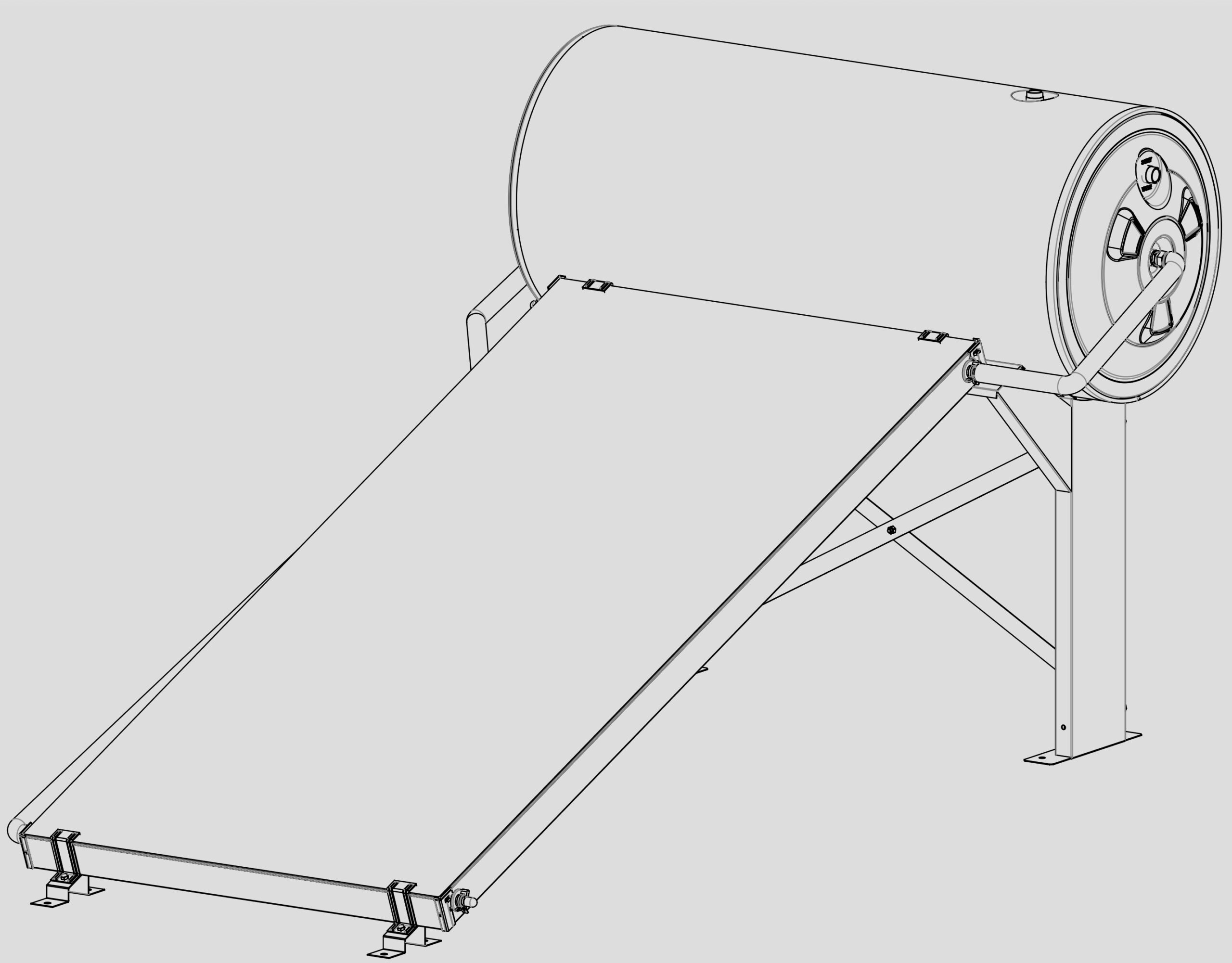

Giới thiệu máy nước nóng năng lượng mặt trời Ariston THERMO DR-2

Ariston THERMO DR-2 là hệ thống nước nóng năng lượng mặt trời sử dụng bộ thu nhiệt dạng tấm phẳng, tận dụng bức xạ mặt trời để làm nóng nước phục vụ nhu cầu sinh hoạt.

Theo tài liệu kỹ thuật, dòng THERMO DR-2 có nhiều cấu hình bình chứa gồm 100L, 150L, 200L và 250L, cho phép lựa chọn theo nhu cầu sử dụng thực tế của từng công trình.

Hệ thống bao gồm bộ thu năng lượng mặt trời, bình chứa nước nóng, giá đỡ và các phụ kiện thủy lực. Nhiệt từ bộ thu được truyền tới bình chứa thông qua quá trình tuần hoàn của nước, giúp tận dụng nguồn năng lượng mặt trời cho nhu cầu nước nóng hằng ngày.

Sunny Solar
☎️ Hotline: 0357690717
🌐 Website: www.sunnysolar.vn

---

1. Thông số kỹ thuật Ariston THERMO DR-2

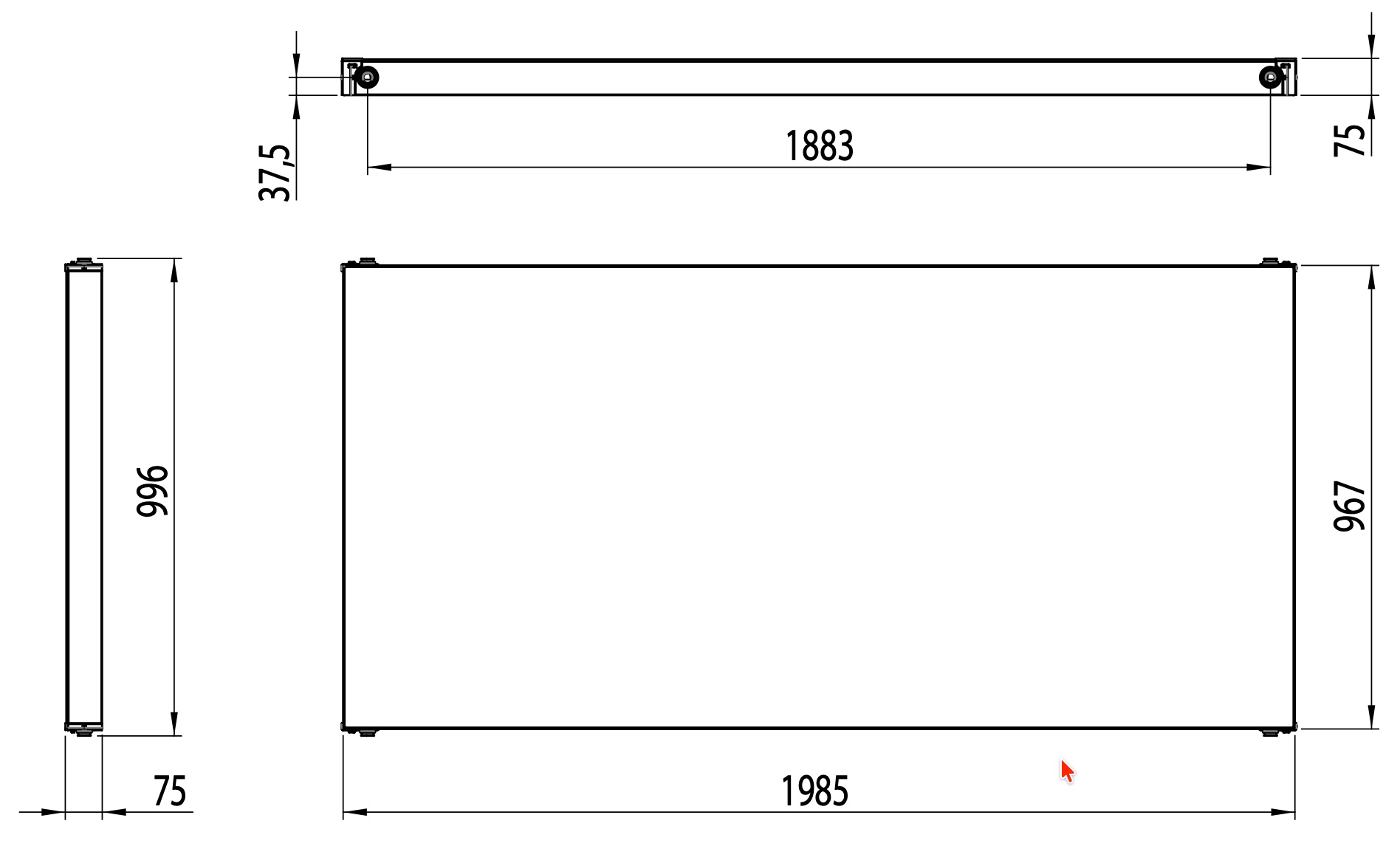

Thông số bộ thu nhiệt DR2.0-2

Thông số	DR2.0-2 N	DR2.0-2 B
Tổng tiết diện	1,92 m²	1,92 m²
Tổng tiết diện hở	1,77 m²	1,77 m²
Diện tích bộ hấp thụ	1,73 m²	1,73 m²
η0*	0,68	0,74
a1*	4,25 W/(m²K)	4,05 W/(m²K)
a2*	0,015 W/(m²K²)	0,014 W/(m²K²)
Lưu lượng chất lỏng	1,8 l	1,8 l
Áp lực làm việc tối đa	8 bar	8 bar
Trọng lượng tịnh	30,6 kg	30,6 kg

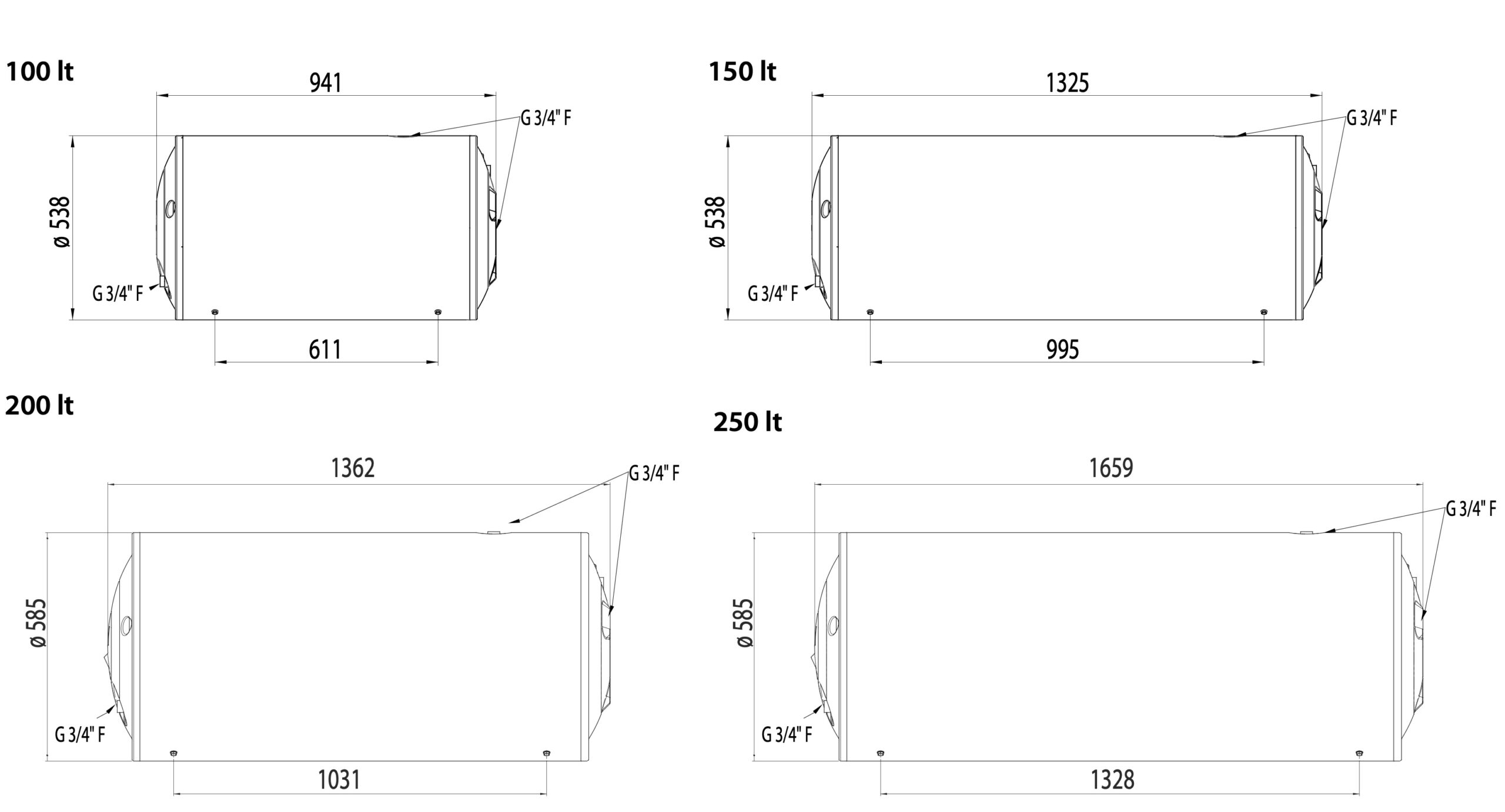

Thông số bình chứa THERMO DR-2

Thông số	100L	150L	200L	250L
Áp lực làm việc tối đa	6 bar	6 bar	6 bar	6 bar
Áp lực kiểm tra	9 bar	9 bar	9 bar	9 bar
Nhiệt độ DHW tối đa	105°C	105°C	105°C	105°C
Trọng lượng	33,5 kg	45 kg	50 kg	66 kg
Bề dày cách nhiệt	61,5 mm	61,5 mm	55 mm	55 mm

---

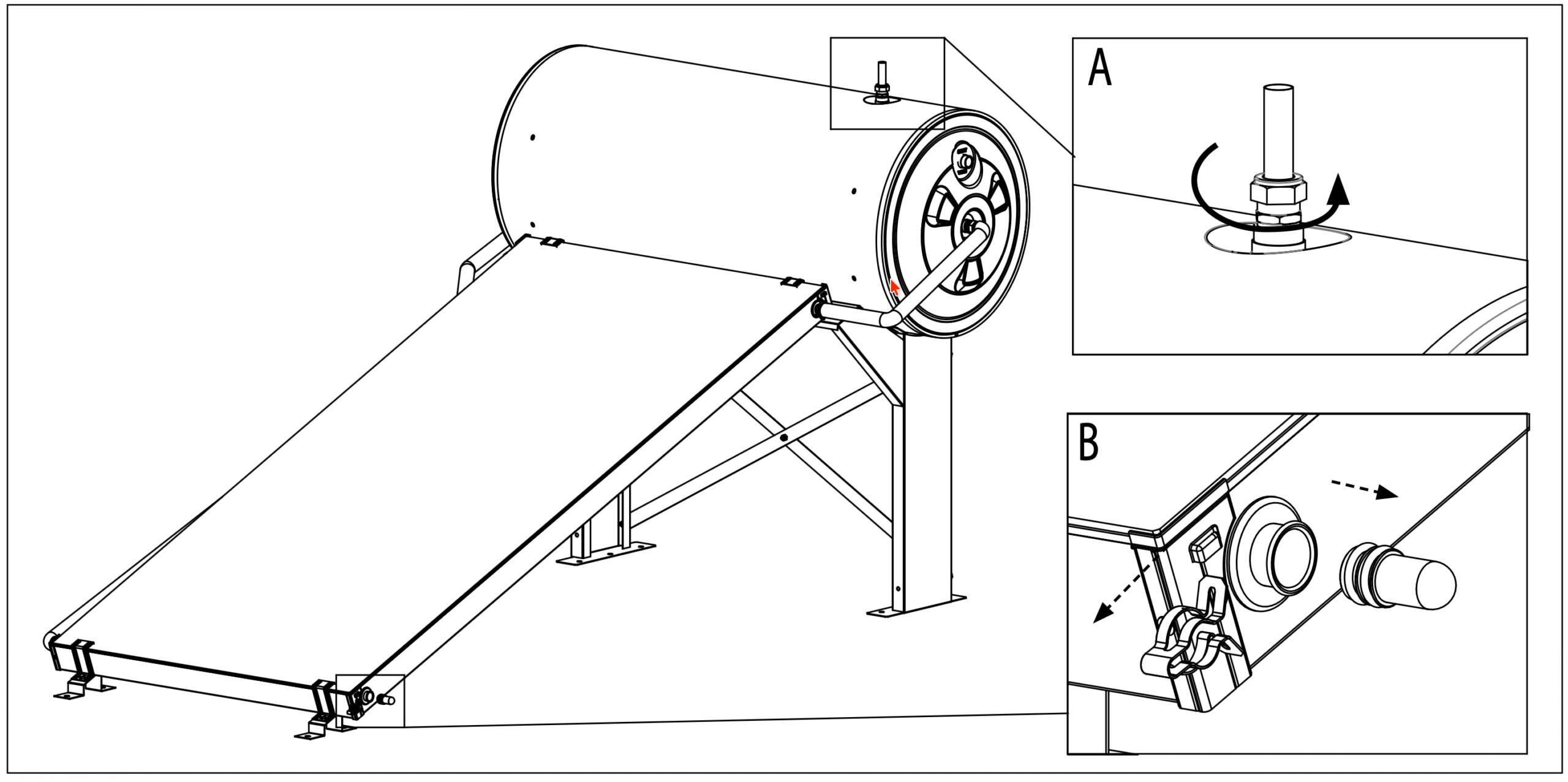

2. Cấu tạo hệ thống nước nóng năng lượng mặt trời THERMO DR-2

Hệ thống THERMO DR-2 về cơ bản gồm:

• Bộ thu năng lượng mặt trời: hấp thụ bức xạ mặt trời và chuyển thành nhiệt.
• Bình chứa: lưu trữ lượng nước đã được làm nóng.
• Giá đỡ: cố định bộ thu và các thành phần của hệ thống.
• Đường ống và phụ kiện thủy lực: kết nối bộ thu với bình chứa và hệ thống cấp nước.
• Thiết bị an toàn: hỗ trợ kiểm soát áp suất và đảm bảo hệ thống vận hành đúng yêu cầu.

Cấu trúc này tạo thành một hệ thống thu, truyền và lưu trữ nhiệt phục vụ nhu cầu nước nóng.

---

3. Nguyên lý hoạt động của Ariston THERMO DR-2

Bộ thu tiếp nhận bức xạ mặt trời và chuyển đổi năng lượng ánh sáng thành nhiệt. Nhiệt được hấp thụ trên bề mặt bộ thu và truyền tới nước trong hệ thống.

Nước tuần hoàn nhờ hiệu ứng siphon nhiệt, đưa nhiệt từ bộ thu lên bình chứa. Nước nóng sau đó được lưu trữ trong bình để sử dụng khi cần.

Bình chứa đồng thời giúp duy trì nguồn nước nóng trong những khoảng thời gian ngắn khi điều kiện bức xạ mặt trời không thuận lợi.

---

4. Khả năng chịu áp suất và điều kiện ngoài trời

Bộ thu DR2.0-2 có áp lực làm việc tối đa 8 bar, trong khi bình chứa có áp lực làm việc tối đa 6 bar và áp lực kiểm tra 9 bar.

Theo tài liệu kỹ thuật, kết cấu khung đỡ được thiết kế chịu:

Tải trọng tuyết: 1.200 Pa
Áp lực gió: 900 Pa, tương đương khoảng 130 km/h.

Đây là những thông số cần lưu ý khi khảo sát kết cấu mái và lựa chọn vị trí lắp đặt.

---

5. Lựa chọn vị trí lắp đặt THERMO DR-2

Vị trí của bộ thu ảnh hưởng trực tiếp đến khả năng tiếp nhận bức xạ mặt trời.

Tài liệu khuyến nghị bộ thu hướng trực tiếp về phía xích đạo. Đối với khu vực thuộc Bán cầu Bắc, hướng chính Nam được đề cập là hướng phù hợp, với mức chênh lệch khuyến nghị tối đa khoảng 30° so với hướng về xích đạo.

Khi lựa chọn vị trí cần ưu tiên khu vực không bị bóng râm che khuất, ít chịu tác động trực tiếp của gió, thuận tiện kết nối với bình chứa và có kết cấu đủ chắc chắn để chịu tải. Đồng thời cần chừa không gian phù hợp cho công tác kiểm tra, sửa chữa và bảo dưỡng sau này.

---

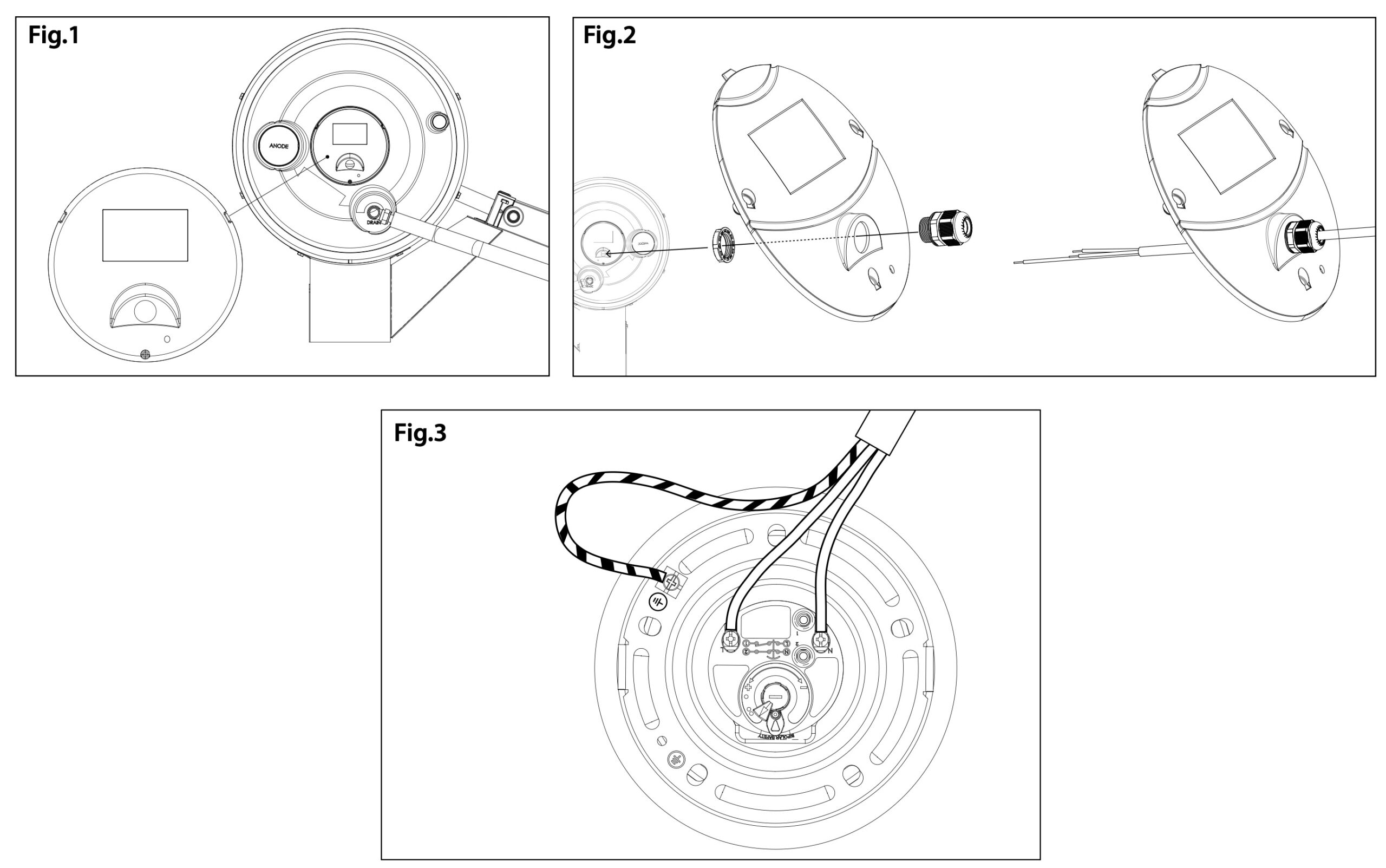

6. Hướng dẫn đấu nối điện

Đối với cấu hình được trang bị thanh đốt điện dự phòng, hệ thống điện cần được đấu nối đúng kỹ thuật.

Trước khi thao tác với thiết bị phải ngắt tất cả nguồn cấp điện.

Trước khi lắp đặt cần kiểm tra toàn bộ hệ thống điện để đảm bảo tuân thủ quy định hiện hành. Nguồn cấp phải phù hợp với thông số trên thiết bị và dây điện phải đáp ứng yêu cầu kết nối.

Không được sử dụng ống nước, ống nhiệt hoặc ống khí để tiếp đất thiết bị.

Yêu cầu đối với dây nguồn

Theo tài liệu, dây nguồn được chỉ định là:

H05W-F 3 × 1 mm², đường kính 8,5 mm.

Dây nguồn được đưa qua lỗ phía sau thiết bị và kết nối với chân cắm của bộ ổn nhiệt.

Thiết bị cần sử dụng cầu đấu hai cực tuân thủ CEI-EN với khe hở tiếp xúc ít nhất 3 mm, ưu tiên trang bị cầu chì để ngắt kết nối nguồn.

Thiết bị cũng phải được tiếp đất bằng dây vàng/xanh theo hướng dẫn.

Trước khi khởi động, cần kiểm tra điện áp nguồn có phù hợp với thông số trên thiết bị hay không.

---

7. Chuẩn bị hệ thống trước khi vận hành

Trong quá trình lắp đặt, lớp che phủ bộ thu nên được giữ lại cho đến giai đoạn hiệu chỉnh cuối cùng. Việc này giúp hạn chế hiện tượng quá nhiệt trong quá trình thi công.

Hệ thống chỉ được cấp nước và khởi động lần đầu sau khi bộ chiết xuất nhiệt được lắp đặt. Các đai ốc và đầu nối cũng cần được kiểm tra để đảm bảo chắc chắn trước khi vận hành.

Các kết nối với nguồn cấp nước phải được thực hiện theo EN 806-1 và đồng thời tuân thủ các quy định tại nơi thiết bị được lắp đặt.

---

8. Kiểm tra rò rỉ

Ngay sau khi bộ thu và hệ thống đường ống được cố định, cần thực hiện kiểm tra áp lực.

Theo hướng dẫn, quy trình bao gồm cấp nước cho hệ thống bằng phương pháp không tạo áp, sau đó tăng áp lực lên khoảng 1 bar và kiểm tra độ kín của hệ thống.

Cần đặc biệt kiểm tra các đầu nối nước và van an toàn để đảm bảo chúng hoạt động tốt, không xảy ra rò rỉ trước khi đưa hệ thống vào vận hành chính thức.

---

9. Vệ sinh hệ thống trước khi nạp nước

Trước khi nạp nước, cần vệ sinh đường ống để loại bỏ cặn bẩn tích tụ trong quá trình sản xuất và lắp đặt.

Hệ thống cần được súc rửa cho đến khi cặn bẩn được loại bỏ. Sau đó, xả sạch hoàn toàn thiết bị trước khi thực hiện quá trình nạp nước chính thức.

Bước này đặc biệt quan trọng khi đưa máy nước nóng năng lượng mặt trời Ariston THERMO DR-2 vào sử dụng lần đầu.

---

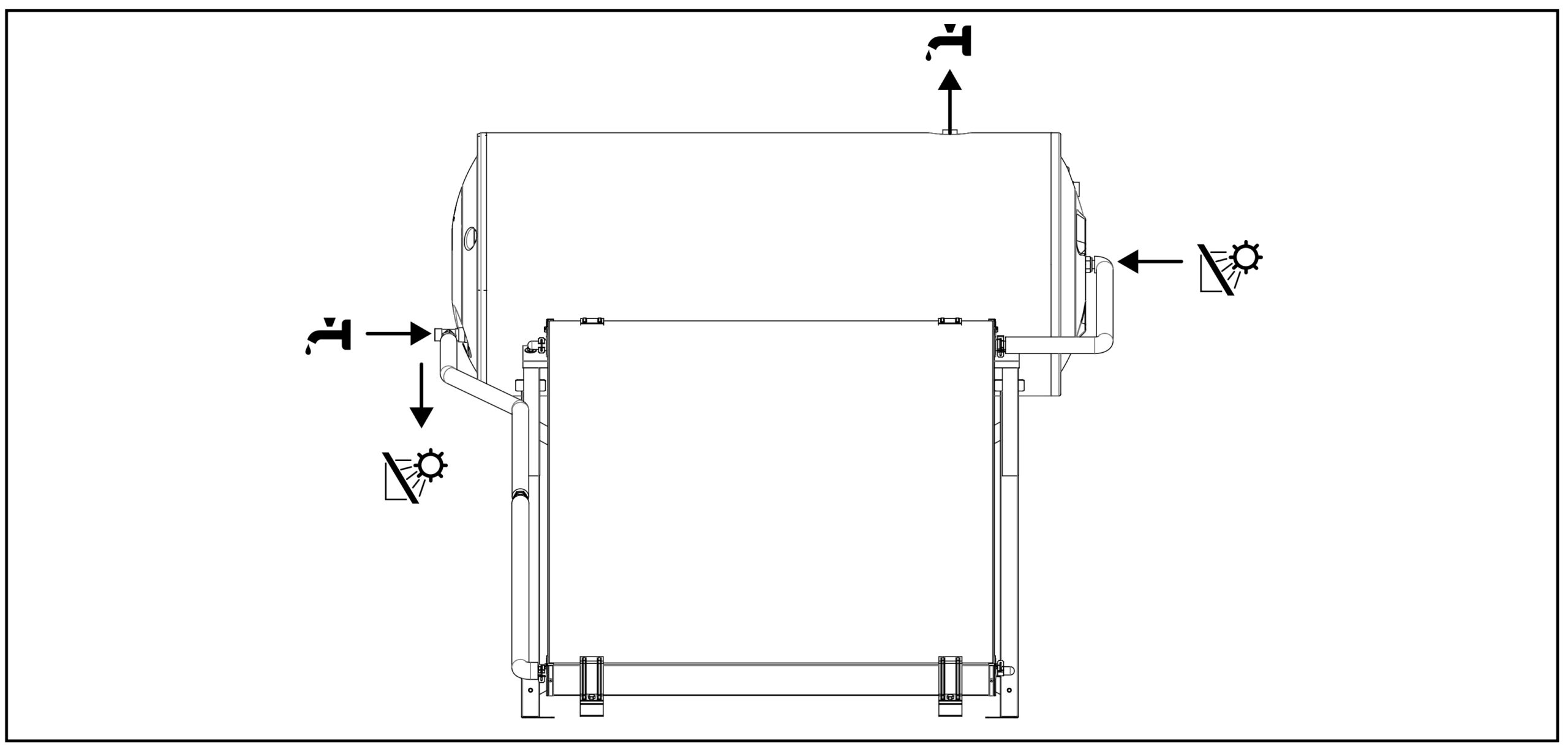

10. Nạp nước cho hệ thống

Việc nạp nước được thực hiện bằng cách kết nối nguồn nước với đường nước lạnh đầu vào của ống gián tiếp và cấp nước cho đến khi hệ thống đầy.

Sau khi hoàn tất quá trình cấp nước, thực hiện kết nối với đường ống cao nhất trên ống gián tiếp theo hướng dẫn lắp đặt.

Trong quá trình vận hành cần chú ý đến khả năng xuất hiện hơi nóng và tránh đứng gần những vị trí có thể thoát hơi.

---

11. An toàn khi sử dụng nước nóng

Nhiệt độ nước nóng cao có thể gây bỏng.

Tài liệu Ariston lưu ý rằng nước khoảng 50°C tại điểm sử dụng đã có khả năng gây bỏng, đặc biệt đối với trẻ em, người cao tuổi và người khuyết tật.

Do đó, tài liệu khuyến nghị sử dụng van điều nhiệt trên đường nước nóng đầu ra nhằm tăng mức độ an toàn khi sử dụng.

Thiết bị bảo vệ áp suất và đường xả cũng cần được lắp đặt đúng yêu cầu. Hiện tượng nước nhỏ giọt từ thiết bị an toàn áp suất trong quá trình hoạt động có thể xảy ra, vì vậy cần bố trí đường xả phù hợp.

---

12. Kiểm tra hệ thống sau khi lắp đặt

Sau khi hoàn tất quá trình lắp đặt cần kiểm tra tổng thể hệ thống trước khi bàn giao và đưa vào sử dụng.

Các hạng mục quan trọng gồm độ chắc chắn của khung và kết cấu, đai ốc, kẹp giữ, đường ống, phụ kiện thủy lực và độ kín của các đầu nối.

Việc kiểm tra kỹ sau lắp đặt giúp phát hiện sớm các vị trí chưa đạt yêu cầu và hạn chế sự cố trong quá trình vận hành.

---

13. Bảo dưỡng Ariston THERMO DR-2

Mặc dù hệ thống không yêu cầu quá nhiều thao tác bảo dưỡng thường xuyên, việc kiểm tra định kỳ vẫn cần thiết để duy trì khả năng vận hành.

Tài liệu khuyến nghị hệ thống được kỹ thuật viên kiểm tra hằng năm, ưu tiên thực hiện trước thời điểm có nhu cầu sử dụng năng lượng mặt trời cao nhất.

Các bộ phận cần kiểm tra gồm kết cấu đỡ, đinh ốc và kẹp, đường ống, các phụ kiện thủy lực và độ kín của hệ thống.

---

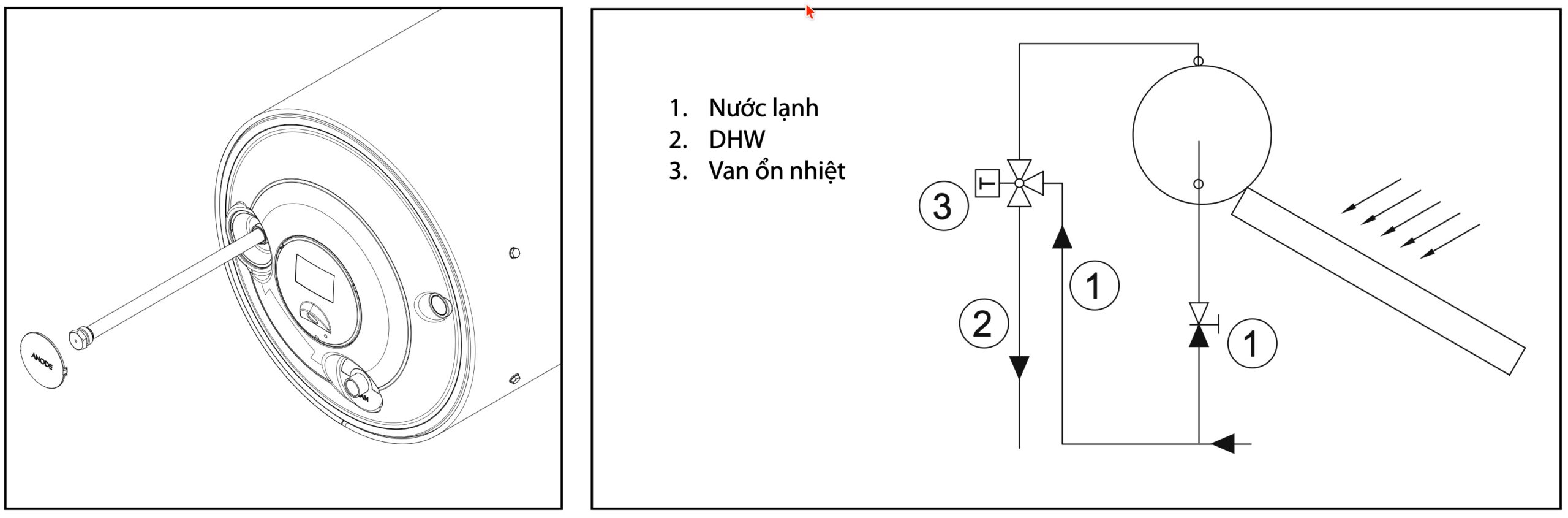

14. Kiểm tra thanh Magie và vệ sinh bình chứa

Thanh Magie của bình chứa cần được kiểm tra tình trạng hằng năm và thay thế khi cần thiết.

Thanh Magie là thành phần cần được chú ý trong quá trình bảo dưỡng bình chứa.

Nếu nước lưu trong hệ thống từ 30 ngày trở lên mà không được sử dụng, tài liệu hướng dẫn xả cạn và súc rửa hệ thống bằng nước trước khi tiếp tục sử dụng.

---

15. Lưu ý quan trọng khi lắp đặt và sử dụng

Việc lắp đặt, hiệu chỉnh và bảo dưỡng THERMO DR-2 cần được thực hiện bởi người có chuyên môn, đồng thời tuân thủ các quy định hiện hành và hướng dẫn của nhà sản xuất.

Trước khi đưa thiết bị vào sử dụng, bình chứa cần được làm đầy và hệ thống được xả theo hướng dẫn để loại bỏ các tạp chất còn lại.

Đặc biệt, người sử dụng không nên tự ý thay đổi kết cấu, đấu nối điện hoặc các thiết bị an toàn của hệ thống khi không có chuyên môn kỹ thuật.

---

16. Ưu điểm của máy nước nóng năng lượng mặt trời THERMO DR-2

Từ các đặc tính được trình bày trong tài liệu kỹ thuật, THERMO DR-2 có một số điểm đáng chú ý:

• Sử dụng năng lượng mặt trời để làm nóng nước.
• Bộ thu dạng tấm phẳng.
• Có nhiều lựa chọn bình chứa 100L, 150L, 200L và 250L.
• Bộ thu có áp lực làm việc tối đa 8 bar.
• Bình chứa có áp lực làm việc tối đa 6 bar.
• Nhiệt độ DHW tối đa của bình chứa 105°C.
• Kết cấu được thiết kế cho điều kiện lắp đặt ngoài trời.
• Có các cấu hình hỗ trợ thanh đốt điện dự phòng.
• Có thể lựa chọn dung tích theo nhu cầu sử dụng của từng công trình.
• Hệ thống có hướng dẫn cụ thể về lắp đặt, kiểm tra, vận hành và bảo dưỡng.

---

17. Ariston THERMO DR-2 phù hợp với nhu cầu nào?

Dòng THERMO DR-2 có các phiên bản bình chứa từ 100 đến 250 lít, nhờ đó có thể lựa chọn theo lượng nước nóng cần sử dụng tại từng công trình.

Khi lựa chọn cấu hình, ngoài dung tích bình chứa còn cần xem xét số người sử dụng, nhu cầu nước nóng thực tế, điều kiện bức xạ mặt trời, diện tích mái, kết cấu công trình và vị trí lắp đặt.

Việc khảo sát thực tế trước khi lựa chọn cấu hình giúp xác định hệ thống phù hợp hơn với nhu cầu sử dụng.

---

18. Mua máy nước nóng năng lượng mặt trời Ariston THERMO DR-2

Ariston THERMO DR-2 là giải pháp nước nóng sử dụng bộ thu năng lượng mặt trời dạng tấm phẳng, với nhiều tùy chọn dung tích bình chứa và các yêu cầu lắp đặt, vận hành, bảo dưỡng được quy định cụ thể trong tài liệu kỹ thuật.
