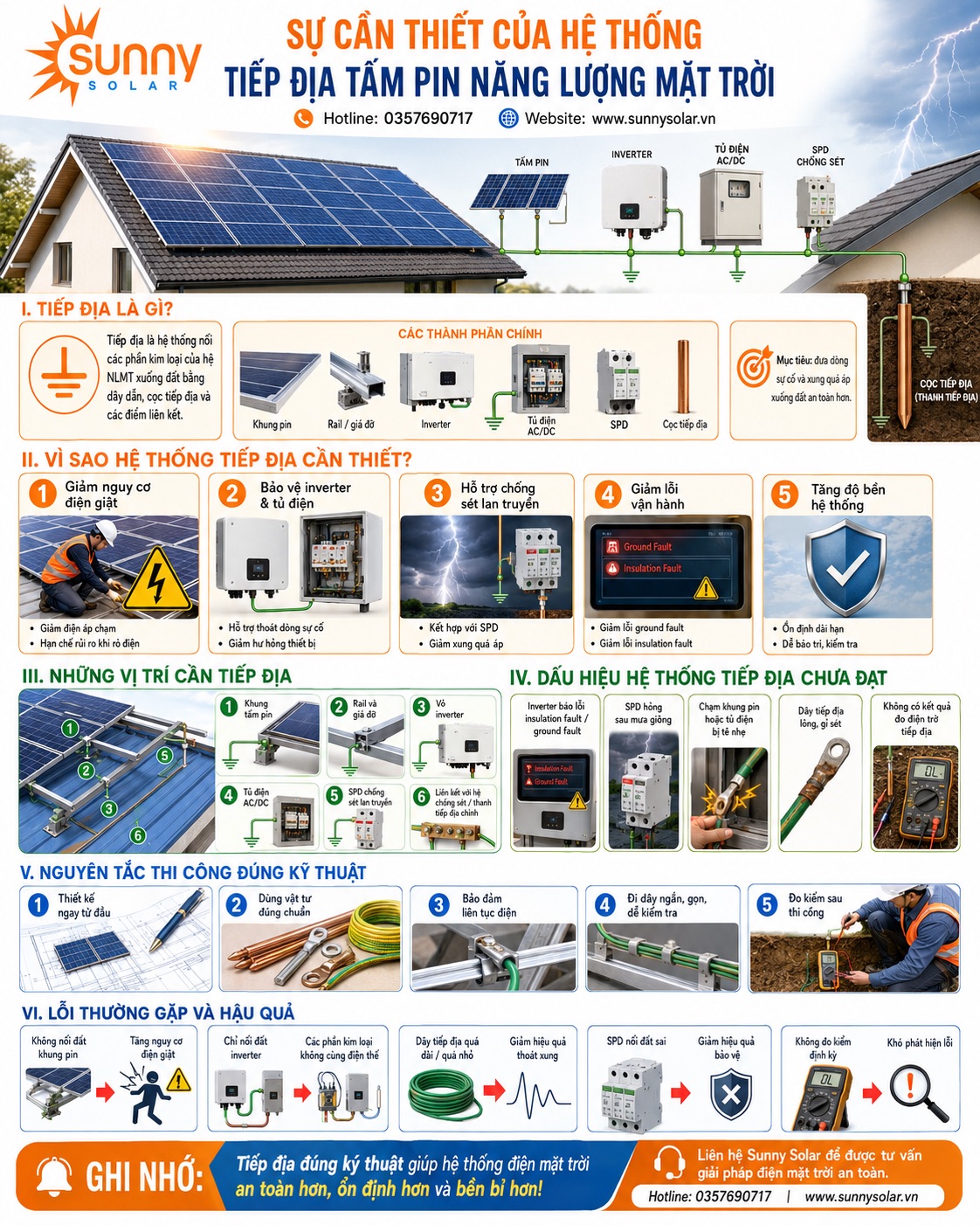

Sự cần thiết của hệ thống tiếp địa tấm pin năng lượng mặt trời
Sự cần thiết của hệ thống tiếp địa tấm pin năng lượng mặt trời nằm ở việc bảo vệ con người, thiết bị và toàn bộ công trình trước các rủi ro về rò điện, điện áp cảm ứng, sét lan truyền và lỗi cách điện. Trong hệ thống điện mặt trời mái nhà, tấm pin, khung rail, inverter, tủ điện và dây dẫn đều làm việc ngoài trời trong thời gian dài, nên tiếp địa không phải là hạng mục phụ mà là một phần quan trọng của thiết kế an toàn điện.
Theo hướng dẫn thực hành lắp đặt điện mặt trời của NREL, nối đất và liên kết đẳng thế là một trong những yếu tố an toàn quan trọng nhất của hệ thống điện mặt trời đã lắp đặt. Tài liệu này cũng nhấn mạnh các phần kim loại như khung tấm pin, giá đỡ, máng cáp, vỏ thiết bị và hộp điện cần được nối đất theo yêu cầu tiêu chuẩn và nhà sản xuất.
1. Hệ thống tiếp địa tấm pin năng lượng mặt trời là gì?
Hệ thống tiếp địa tấm pin năng lượng mặt trời là hệ thống dây dẫn, kẹp tiếp địa, thanh cái tiếp địa, cọc tiếp địa và các điểm liên kết dùng để nối các phần kim loại của hệ thống điện mặt trời xuống đất.
Các bộ phận thường cần được liên kết tiếp địa gồm:
- Khung nhôm của tấm pin.
- Thanh rail, kẹp giữa, kẹp cuối.
- Khung giá đỡ.
- Vỏ inverter.
- Tủ điện AC/DC.
- Máng cáp, ống kim loại, hộp nối.
- Thiết bị chống sét lan truyền SPD.
- Hệ thống chống sét trực tiếp, nếu công trình có lắp.
Tiếp địa đúng kỹ thuật giúp đưa các phần kim loại về cùng mức điện thế. Nhờ đó, khi có lỗi rò điện hoặc xung quá áp, dòng điện sự cố có đường thoát an toàn hơn thay vì đi qua người, thiết bị hoặc kết cấu công trình.
2. Vì sao hệ thống tiếp địa tấm pin năng lượng mặt trời cần thiết?
2.1. Giảm nguy cơ điện giật
Khi hệ thống điện mặt trời hoạt động, dây DC từ tấm pin về inverter luôn có điện vào ban ngày. Nếu dây dẫn bị hở, jack MC4 lỗi, cách điện suy giảm hoặc thiết bị hư hỏng, phần kim loại của khung pin và giá đỡ có thể xuất hiện điện áp nguy hiểm.
Tiếp địa giúp giảm nguy cơ chênh lệch điện áp giữa các phần kim loại và mặt đất. NREL giải thích mục đích của hệ thống nối đất thiết bị là tránh điện áp nguy hiểm giữa các phần kim loại hở và đất; nếu hệ thống được nối đất đúng, người chạm vào bề mặt kim loại hở sẽ giảm nguy cơ bị điện giật.
2.2. Bảo vệ inverter, tủ điện và thiết bị điện
Inverter là thiết bị quan trọng và có giá trị cao trong hệ thống điện mặt trời. Thiết bị này kết nối giữa mạch DC từ tấm pin và mạch AC cấp cho tải hoặc lưới điện. Khi có xung điện áp do sét lan truyền, thao tác đóng cắt hoặc lỗi điện, inverter và tủ điện có thể bị ảnh hưởng.
Hệ thống tiếp địa kết hợp với SPD giúp dẫn xung quá áp xuống đất. IEA PVPS khuyến nghị lắp thiết bị bảo vệ quá áp gần inverter và bố trí dây liên kết đẳng thế đi gần dây DC/AC để giảm rủi ro do quá áp.
2.3. Hỗ trợ chống sét lan truyền
Tấm pin năng lượng mặt trời thường được lắp ngoài trời, trên mái cao và có diện tích kim loại lớn. Điều này làm hệ thống dễ chịu tác động từ sét lan truyền, nhất là tại khu vực nhiều giông sét.
Cần phân biệt rõ:
| Hạng mục | Vai trò |
|---|---|
| Tiếp địa | Tạo đường dẫn an toàn cho dòng sự cố và xung quá áp |
| SPD | Giảm xung điện áp lan truyền vào thiết bị |
| Chống sét trực tiếp | Dẫn dòng sét trực tiếp xuống đất qua kim thu sét, dây thoát sét và bãi tiếp địa |
| Liên kết đẳng thế | Giảm chênh lệch điện áp giữa các phần kim loại |
Tiếp địa không thay thế hoàn toàn hệ thống chống sét trực tiếp. Ngược lại, chống sét trực tiếp cũng không thay thế tiếp địa thiết bị. Hai hệ thống này cần được thiết kế phối hợp.
SEAI khuyến nghị đánh giá rủi ro sét cho từng công trình theo EN 62305. Nếu công trình đã có hệ thống chống sét, khung tấm pin và khung đỡ cần được liên kết với hệ thống chống sét bằng dây dẫn có tiết diện phù hợp.
2.4. Giảm lỗi cách điện và lỗi vận hành
Một hệ thống điện mặt trời có tiếp địa kém có thể gây ra các lỗi như:
- Inverter báo lỗi insulation fault.
- Inverter báo lỗi ground fault.
- Sản lượng giảm do hệ thống tự ngắt bảo vệ.
- SPD không phát huy hiệu quả.
- Dòng rò xuất hiện trên khung pin hoặc tủ điện.
- Hư hỏng thiết bị sau mưa lớn hoặc giông sét.
Theo tài liệu kiểm tra hệ thống PV dựa trên IEC 62446, khi nghiệm thu hệ thống điện mặt trời cần kiểm tra tính liên tục của điện cực nối đất chức năng và dây liên kết đẳng thế của khung máy phát PV, bao gồm kết nối đến thanh tiếp địa chính. Tài liệu này cũng đưa hạng mục đo điện trở đất vào phần ghi nhận khi khởi động hệ thống.
2.5. Tăng độ bền và tính ổn định của hệ thống
Một hệ thống điện mặt trời mái nhà thường vận hành trong 20–25 năm. Trong thời gian đó, hệ thống phải chịu nắng nóng, mưa, độ ẩm, bụi, gió và dao động nhiệt. Nếu tiếp địa làm sơ sài, các mối nối có thể lỏng, oxy hóa hoặc mất liên tục điện.
Tiếp địa đúng kỹ thuật giúp hệ thống ổn định hơn trong vận hành dài hạn. Đây cũng là cơ sở để kiểm tra định kỳ, xử lý lỗi nhanh và giảm chi phí sửa chữa.
3. Những vị trí cần tiếp địa trong hệ thống điện mặt trời
Một hệ thống tiếp địa tấm pin năng lượng mặt trời thường cần liên kết tại các vị trí sau:
Khung tấm pin
Khung nhôm của tấm pin cần được liên kết với hệ rail bằng kẹp tiếp địa hoặc dây tiếp địa chuyên dụng. Mối nối phải bảo đảm tiếp xúc điện tốt, không bị sơn phủ, không bị lỏng và không bị oxy hóa nhanh.
Hệ khung rail và giá đỡ
Thanh rail, kẹp, chân L-feet, khung thép hoặc khung nhôm cần được liên kết thành một hệ thống dẫn điện liên tục. Nếu có nhiều dãy pin, cần kiểm tra tính liên tục giữa các dãy.
Inverter
Vỏ inverter cần nối về thanh tiếp địa chính hoặc hệ tiếp địa theo thiết kế. Đây là điểm quan trọng vì inverter kết nối cả phía DC và AC.
Tủ điện AC/DC
Tủ điện, CB, SPD, cầu chì, vỏ kim loại và thanh cái tiếp địa trong tủ cần được đấu nối gọn, chắc và có đánh dấu rõ ràng.
SPD chống sét lan truyền
SPD chỉ hoạt động hiệu quả khi có đường tiếp địa tốt. Nếu dây tiếp địa quá dài, quá nhỏ hoặc điện trở nối đất cao, khả năng thoát xung sẽ giảm.
4. Dấu hiệu hệ thống tiếp địa chưa đạt
Bạn nên kiểm tra lại hệ thống tiếp địa nếu gặp các dấu hiệu sau:
- Inverter thường xuyên báo lỗi cách điện.
- CB chống rò hoặc thiết bị bảo vệ nhảy bất thường.
- Chạm vào khung pin, tủ điện có cảm giác tê nhẹ.
- SPD hỏng lặp lại sau mưa giông.
- Dây tiếp địa lỏng, đứt, gỉ sét.
- Không có hồ sơ đo điện trở tiếp địa.
- Không thấy dây tiếp địa nối giữa khung pin, rail, inverter và tủ điện.
- Thi công chỉ “đóng cọc cho có” nhưng không kiểm tra bằng thiết bị đo.
Đây là các dấu hiệu không nên bỏ qua vì lỗi tiếp địa thường khó thấy bằng mắt nhưng có thể gây hậu quả lớn.
5. Nguyên tắc thi công tiếp địa tấm pin năng lượng mặt trời
Để hệ thống tiếp địa hoạt động tốt, cần tuân thủ các nguyên tắc sau:
Thiết kế tiếp địa ngay từ đầu
Tiếp địa cần được tính trong bản thiết kế, không nên bổ sung vội sau khi lắp xong tấm pin. Thiết kế cần xác định rõ tuyến dây tiếp địa, điểm gom tiếp địa, vị trí cọc tiếp địa, phương án liên kết với hệ tiếp địa có sẵn và phương án phối hợp với chống sét.
Dùng vật tư đúng chuẩn
Dây tiếp địa, kẹp tiếp địa, đầu cos, thanh cái tiếp địa, cọc tiếp địa và phụ kiện phải phù hợp môi trường ngoài trời. Vật tư kém chất lượng dễ bị gỉ, lỏng và tăng điện trở tiếp xúc.
Bảo đảm liên tục điện
Không chỉ đóng cọc tiếp địa là đủ. Toàn bộ khung pin, rail, inverter, tủ điện và thiết bị bảo vệ phải có tính liên tục điện về hệ tiếp địa.
Đi dây ngắn, gọn, dễ kiểm tra
Dây tiếp địa nên đi gọn, tránh vòng dây lớn, tránh điểm gấp gãy và tránh vị trí dễ bị va đập. Với hệ thống có SPD, dây tiếp địa càng dài thì hiệu quả giảm xung càng kém.
Đo kiểm sau khi thi công
Sau khi lắp xong, cần đo điện trở tiếp địa, đo tính liên tục dây tiếp địa và kiểm tra các mối nối. Đây là bước bắt buộc để xác nhận hệ thống hoạt động đúng thiết kế.
6. Những lỗi thường gặp khi làm tiếp địa điện mặt trời
| Lỗi thi công | Hậu quả có thể xảy ra |
|---|---|
| Không nối đất khung pin | Tăng nguy cơ điện giật khi có rò điện |
| Chỉ nối đất inverter, bỏ qua rail và khung pin | Hệ kim loại trên mái không cùng điện thế |
| Dây tiếp địa quá nhỏ hoặc quá dài | Giảm khả năng dẫn dòng sự cố và xung quá áp |
| Mối nối lỏng, gỉ, không dùng kẹp phù hợp | Tăng điện trở tiếp xúc |
| SPD không nối đất đúng | SPD giảm hiệu quả bảo vệ |
| Không đo điện trở tiếp địa | Không biết hệ thống đạt hay không |
| Không bảo trì định kỳ | Mối nối xuống cấp theo thời gian |
7. Có cần tiếp địa nếu hệ thống điện mặt trời không nối lưới?
Có. Hệ thống không nối lưới vẫn cần tiếp địa nếu có phần kim loại hở, inverter, battery, tủ điện, dây DC/AC và thiết bị bảo vệ. NREL lưu ý rằng ngay cả hệ thống PV “ungrounded” theo nghĩa không nối đất dây dẫn mang điện thì các yêu cầu nối đất và liên kết thiết bị vẫn cần được áp dụng.
Nói đơn giản: không nối lưới không có nghĩa là không cần tiếp địa.
8. Bao lâu nên kiểm tra hệ thống tiếp địa?
Với hệ thống điện mặt trời mái nhà, nên kiểm tra tiếp địa định kỳ ít nhất mỗi năm một lần. Ngoài ra, cần kiểm tra sau các tình huống sau:
- Sau mưa bão lớn.
- Sau khi công trình bị sét đánh gần.
- Sau khi thay inverter, tủ điện hoặc SPD.
- Sau khi sửa mái, tháo lắp tấm pin.
- Khi inverter báo lỗi ground fault hoặc insulation fault.
Nội dung kiểm tra nên gồm: đo điện trở tiếp địa, kiểm tra tính liên tục dây tiếp địa, siết lại mối nối, kiểm tra gỉ sét và kiểm tra trạng thái SPD.
9. Sunny Solar thi công tiếp địa điện mặt trời đúng kỹ thuật
Sunny Solar chú trọng thiết kế và thi công hệ thống tiếp địa tấm pin năng lượng mặt trời ngay từ giai đoạn khảo sát. Quy trình thi công tập trung vào an toàn, tính liên tục điện, khả năng chống sét lan truyền và độ bền vận hành.
Khi thi công điện mặt trời mái nhà, Sunny Solar kiểm tra các hạng mục chính:
- Tiếp địa khung pin và hệ rail.
- Tiếp địa inverter.
- Tiếp địa tủ điện AC/DC.
- Tiếp địa SPD.
- Liên kết đẳng thế giữa các phần kim loại.
- Đo kiểm và bàn giao thông số kỹ thuật.
Hotline: 0357690717
Website: www.sunnysolar.vn
Kết luận
Sự cần thiết của hệ thống tiếp địa tấm pin năng lượng mặt trời không chỉ nằm ở yêu cầu kỹ thuật, mà còn nằm ở an toàn thực tế cho người dùng, kỹ thuật viên và công trình. Một hệ thống điện mặt trời có tấm pin tốt và inverter tốt vẫn có thể mất an toàn nếu tiếp địa làm sai hoặc bị bỏ qua.
Tiếp địa đúng kỹ thuật giúp giảm nguy cơ điện giật, hỗ trợ chống sét lan truyền, bảo vệ inverter, giảm lỗi vận hành và tăng độ bền hệ thống. Khi đầu tư điện mặt trời mái nhà, bạn nên yêu cầu đơn vị thi công trình bày rõ phương án tiếp địa, vật tư sử dụng và kết quả đo kiểm sau lắp đặt.
FAQ
1. Tiếp địa tấm pin năng lượng mặt trời có bắt buộc không?
Về nguyên tắc an toàn điện, các phần kim loại hở như khung pin, rail, vỏ inverter và tủ điện cần được nối đất hoặc liên kết đẳng thế theo tiêu chuẩn áp dụng và hướng dẫn nhà sản xuất.
2. Tiếp địa có thay thế chống sét không?
Không. Tiếp địa, SPD và chống sét trực tiếp là các hạng mục khác nhau. Chúng cần phối hợp với nhau để bảo vệ hệ thống tốt hơn.
3. Hệ thống điện mặt trời mái nhà có cần SPD không?
Nên có. SPD giúp giảm xung quá áp lan truyền từ phía DC hoặc AC, đặc biệt tại khu vực thường có mưa giông.
4. Làm sao biết tiếp địa điện mặt trời đạt yêu cầu?
Cần dùng thiết bị chuyên dụng để đo điện trở tiếp địa và kiểm tra tính liên tục của dây tiếp địa. Không nên chỉ kiểm tra bằng mắt thường.
5. Bao lâu nên bảo trì tiếp địa điện mặt trời?
Nên kiểm tra ít nhất mỗi năm một lần và kiểm tra thêm sau mưa bão, sét đánh gần, thay thiết bị hoặc khi inverter báo lỗi liên quan đến cách điện, rò điện.
