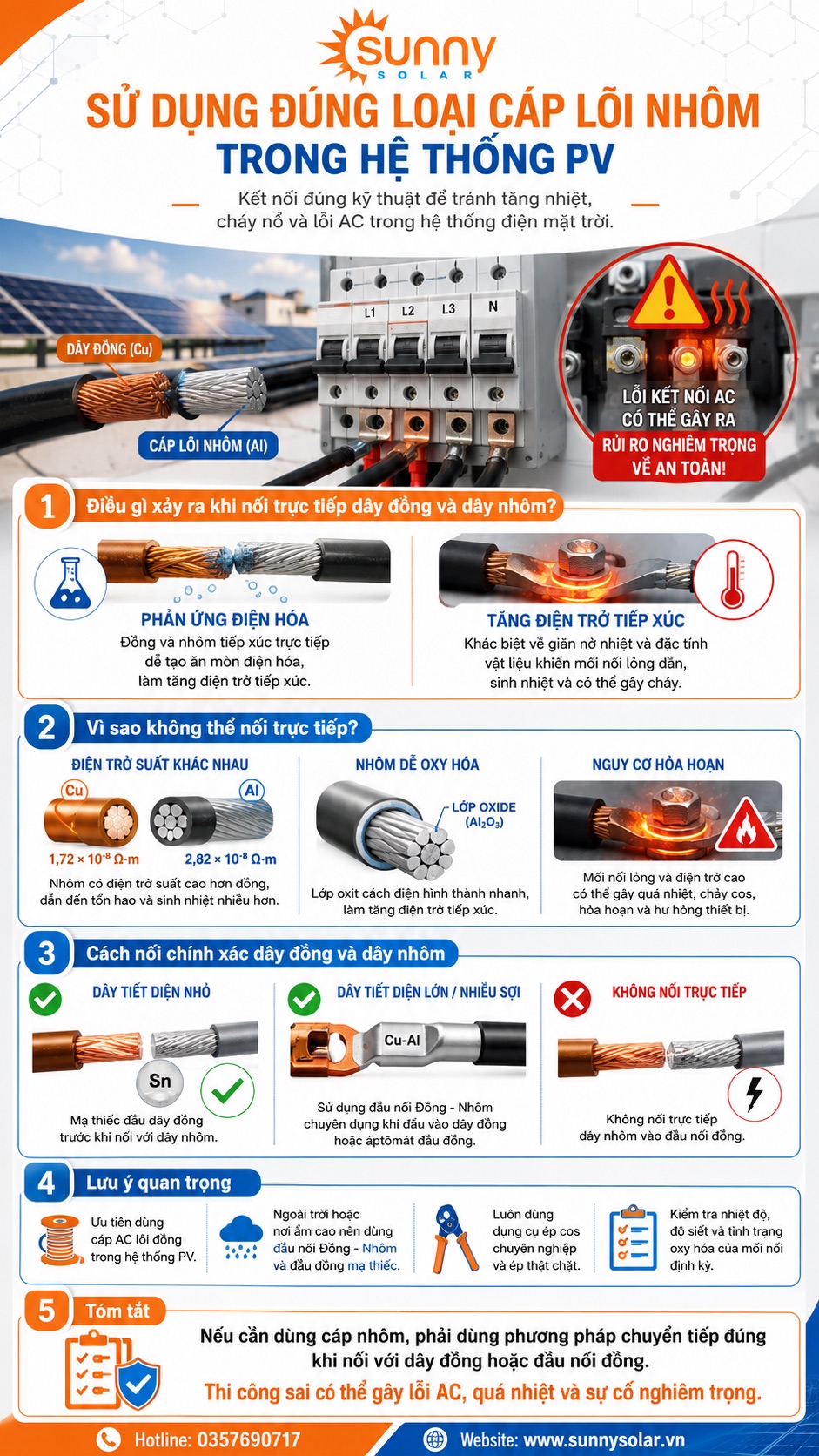

Sử dụng đúng loại cáp lõi nhôm trong hệ thống PV để tránh rủi ro cháy nổ
Sử dụng đúng loại cáp lõi nhôm trong hệ thống PV là yêu cầu quan trọng khi thi công hệ thống điện mặt trời. Nếu nối trực tiếp dây nhôm với dây đồng hoặc đầu nối bằng đồng, mối nối có thể tăng nhiệt, oxy hóa, ăn mòn và gây sự cố nghiêm trọng cho biến tần, áptômát và toàn bộ hệ thống điện.

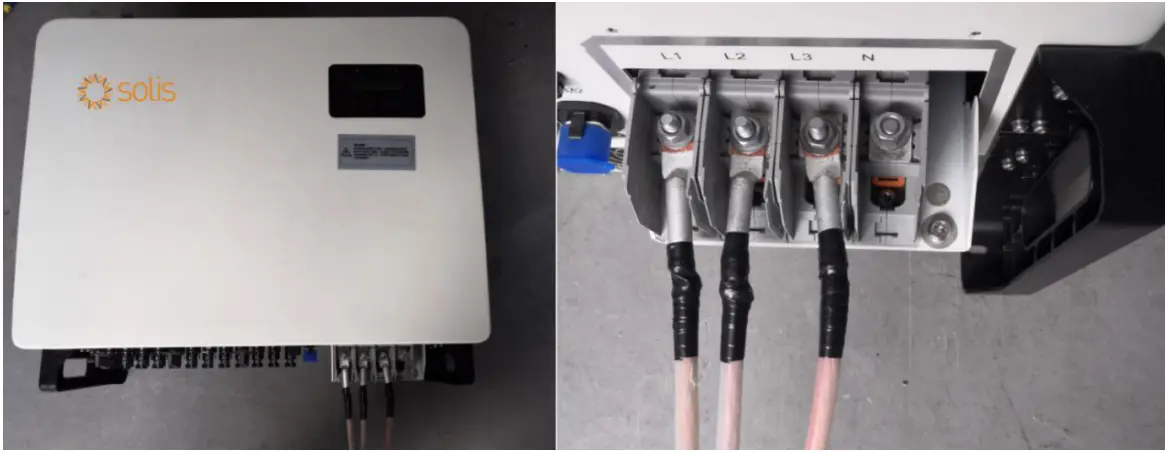

Trong các dự án điện mặt trời dân dụng, thương mại và nhà máy PV, cáp truyền tải lưới điện đôi khi sử dụng lõi nhôm để tối ưu chi phí. Tuy nhiên, việc dùng cáp lõi nhôm cần tuân thủ đúng kỹ thuật. Đặc biệt, không nên đấu trực tiếp cáp nhôm vào cổng đầu ra biến tần hoặc áptômát có đầu nối đồng nếu không có phụ kiện chuyển tiếp phù hợp.
Vì sao cần cẩn thận khi dùng cáp lõi nhôm trong hệ thống PV?
Cáp lõi nhôm có thể được dùng trong hệ thống điện nếu được thiết kế, chọn tiết diện và đấu nối đúng kỹ thuật. Tuy nhiên, trong hệ thống PV, khu vực đấu nối AC thường có dòng điện lớn, vận hành nhiều giờ mỗi ngày và chịu chu kỳ nóng – nguội liên tục.
Nếu mối nối không đạt chuẩn, điện trở tiếp xúc sẽ tăng. Khi dòng điện đi qua, điểm nối sinh nhiệt. Nhiệt độ tăng lâu ngày có thể làm lão hóa cách điện, cháy cáp, hỏng thiết bị đóng cắt hoặc làm biến tần báo lỗi.

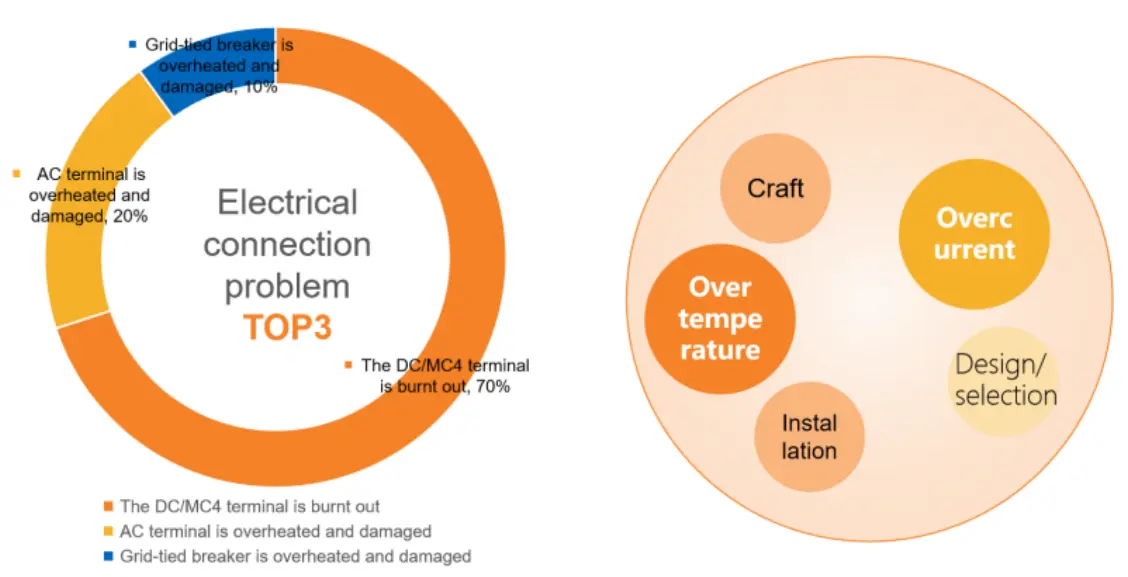

Các lỗi AC chiếm tỷ lệ đáng kể trong sự cố đấu nối của nhà máy PV. Vì vậy, phần cáp AC, đầu cos, áptômát và điểm đấu nối cần được kiểm tra kỹ ngay từ giai đoạn thi công.
Điều gì xảy ra khi nối trực tiếp dây đồng và dây nhôm?
1. Hình thành phản ứng điện hóa tại mối nối
Đồng và nhôm là hai kim loại khác nhau. Khi chúng tiếp xúc trực tiếp trong môi trường có hơi ẩm, mối nối có thể tạo phản ứng điện hóa. Nhôm dễ bị ăn mòn hơn, làm bề mặt tiếp xúc suy giảm theo thời gian.
Khi bề mặt nhôm bị ăn mòn, điểm nối không còn chắc như ban đầu. Điện trở tiếp xúc tăng lên, gây nóng cục bộ tại vị trí đấu nối.
2. Tăng điện trở tiếp xúc sau nhiều chu kỳ vận hành
Trong quá trình hệ thống PV hoạt động, dòng điện thay đổi theo bức xạ mặt trời. Mối nối liên tục trải qua chu kỳ nóng lên và nguội đi.
Đồng và nhôm có đặc tính cơ học, độ giãn nở nhiệt và độ đàn hồi khác nhau. Sau nhiều chu kỳ vận hành, điểm tiếp xúc có thể xuất hiện khe hở nhỏ. Khe hở này làm điện trở tiếp xúc tăng, khiến mối nối nóng hơn.
Nếu không phát hiện sớm, điểm nóng có thể làm chảy vỏ cáp, cháy đầu nối hoặc ảnh hưởng đến biến tần và áptômát.
Tại sao không thể nối trực tiếp dây đồng và dây nhôm?

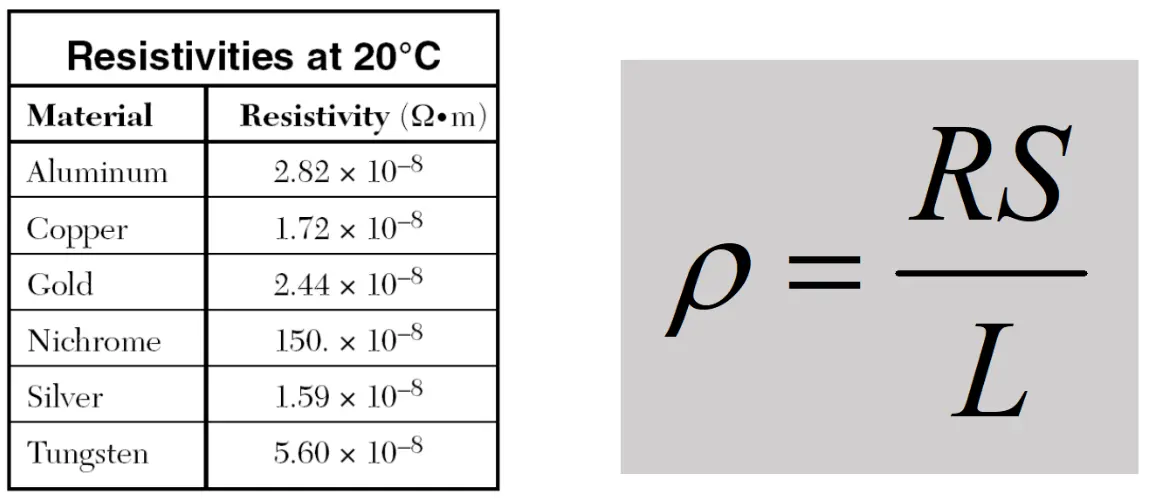

1. Điện trở suất của đồng và nhôm khác nhau
Đồng có độ dẫn điện tốt hơn nhôm. Vì vậy, với cùng dòng điện, dây nhôm thường cần tiết diện lớn hơn dây đồng để đảm bảo khả năng tải dòng và hạn chế tổn hao.
Nếu chọn sai tiết diện hoặc đấu nối không đúng, dây nhôm có thể nóng hơn mức cho phép.

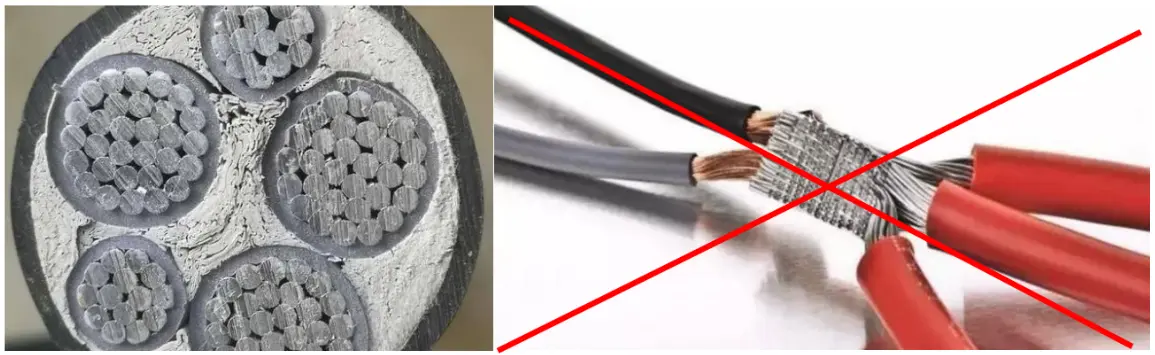

2. Dây nhôm dễ bị oxy hóa trong không khí
Bề mặt dây nhôm rất dễ tạo lớp oxit khi tiếp xúc với không khí. Lớp oxit này có điện trở cao hơn kim loại nhôm bên trong.
Khi dây nhôm đấu trực tiếp với dây đồng hoặc đầu nối đồng, lớp oxit có thể làm tăng điện trở tại điểm tiếp xúc. Dòng điện đi qua điểm này sẽ sinh nhiệt, làm tăng nguy cơ cháy nổ.
3. Đầu nối không phù hợp có thể gây lỏng mối nối
Không phải mọi đầu nối, cọc đấu hoặc áptômát đều phù hợp cho cả dây đồng và dây nhôm. Nếu đầu nối chỉ thiết kế cho dây đồng nhưng lại đấu dây nhôm vào, lực kẹp và bề mặt tiếp xúc có thể không đạt yêu cầu.
Trong hệ thống PV, lỗi này rất nguy hiểm vì dòng điện AC đầu ra biến tần thường duy trì trong thời gian dài vào ban ngày.
Cách nối chính xác dây đồng và dây nhôm trong hệ thống PV
1. Ưu tiên sử dụng cáp AC lõi đồng
Trong hệ thống điện mặt trời, giải pháp an toàn và ổn định nhất là sử dụng cáp AC lõi đồng cho phần đấu nối từ biến tần đến tủ điện, áptômát và điểm hòa lưới.
Cáp đồng có độ dẫn điện cao, tiếp xúc tốt với các đầu nối đồng phổ biến và giảm rủi ro phát sinh tại điểm chuyển tiếp kim loại.

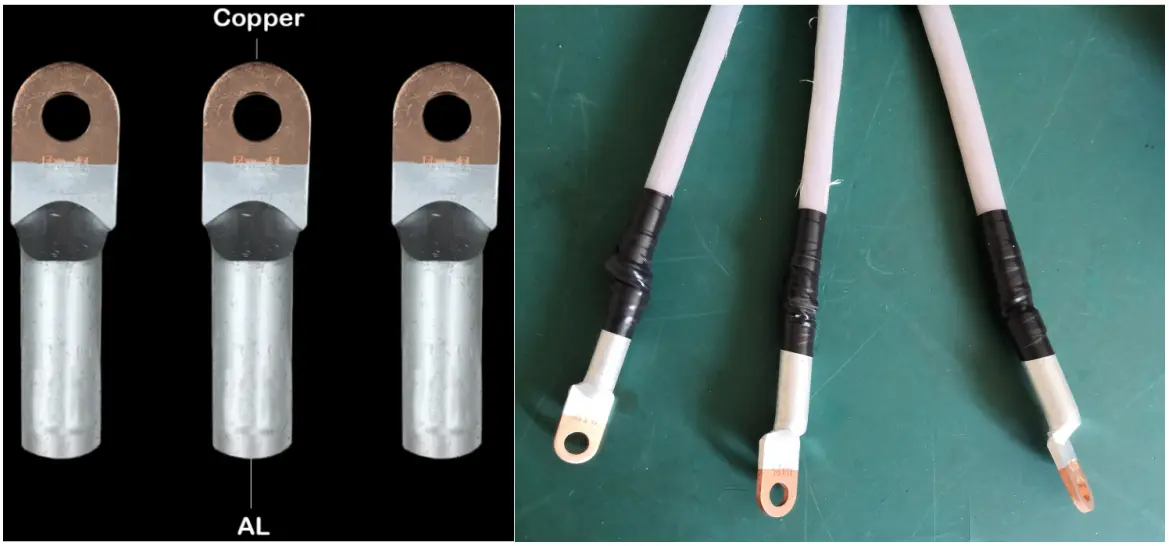

2. Dùng đầu nối đồng – nhôm khi bắt buộc dùng cáp nhôm
Nếu công trình cần dùng cáp lõi nhôm, không nên nối trực tiếp dây nhôm với dây đồng. Cần dùng đầu nối chuyển tiếp đồng – nhôm phù hợp.
Đầu nối đồng – nhôm giúp tạo điểm chuyển tiếp an toàn hơn giữa hai vật liệu. Phần tiếp xúc được thiết kế để hạn chế ăn mòn điện hóa và giảm nguy cơ tăng điện trở tại mối nối.
Khi chọn đầu nối, cần kiểm tra:
- Dòng điện định mức.
- Tiết diện dây phù hợp.
- Loại dây: dây cứng, dây mềm, dây nhiều sợi.
- Môi trường lắp đặt trong nhà hay ngoài trời.
- Tương thích với áptômát, tủ điện hoặc thanh cái.
- Chứng nhận và thông số kỹ thuật từ nhà sản xuất.
3. Mạ thiếc hoặc xử lý đầu dây đồng khi cần nối tiết diện nhỏ
Với một số trường hợp dây tiết diện nhỏ, có thể xử lý đầu dây đồng bằng phương pháp mạ thiếc trước khi nối với dây nhôm. Việc này giúp giảm tiếp xúc trực tiếp giữa đồng và nhôm.
Tuy nhiên, phương án này cần được thực hiện đúng kỹ thuật. Không nên tự xử lý thủ công nếu không có dụng cụ, vật tư và quy trình phù hợp.

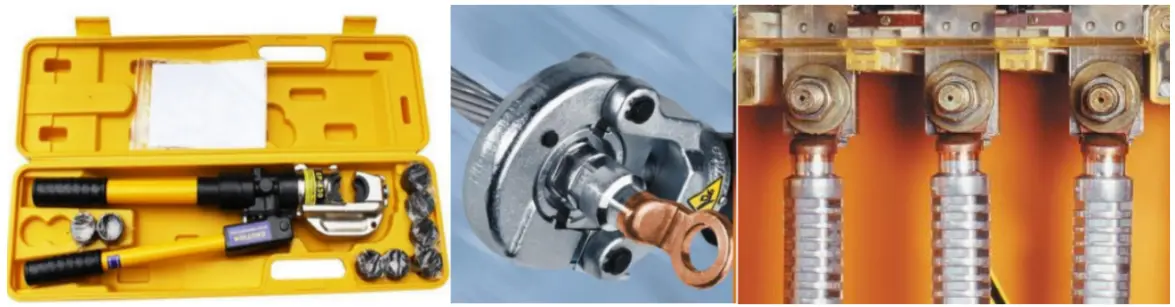

4. Dùng dụng cụ ép cos chuyên dụng
Đầu cos và đầu nối phải được ép bằng kìm ép thủy lực hoặc dụng cụ chuyên dụng đúng khuôn ép. Mối ép cần chặt, đều và đúng lực.
Không nên dùng kìm thường, búa hoặc phương pháp ép tạm. Mối nối ép sai có thể lỏng sau một thời gian vận hành, gây nóng cục bộ và cháy đầu cáp.
5. Kiểm tra lực siết theo khuyến nghị của thiết bị
Áptômát, thanh cái, đầu nối và biến tần thường có yêu cầu lực siết riêng. Khi siết quá lỏng, mối nối dễ nóng. Khi siết quá chặt, đầu cáp hoặc ren có thể bị hỏng.
Đội thi công nên dùng cờ lê lực để kiểm soát lực siết, nhất là với tủ AC, tủ tổng và các điểm đấu nối công suất lớn.
Lưu ý khi dùng cáp lõi nhôm ngoài trời hoặc nơi ẩm
Nếu hệ thống lắp ngoài trời hoặc trong khu vực có độ ẩm cao, mối nối đồng – nhôm cần được bảo vệ kỹ hơn.
Bạn nên lưu ý:
- Không để mối nối hở ngoài trời.
- Dùng đầu nối đồng – nhôm đúng chuẩn.
- Ưu tiên đầu nối đồng có mạ thiếc nếu phù hợp.
- Bọc kín mối nối bằng vật liệu cách điện và chống ẩm.
- Không để nước mưa chảy vào tủ điện hoặc hộp nối.
- Kiểm tra lại điểm nối sau thời gian vận hành đầu tiên.
Ở môi trường có độ ẩm gần 100%, việc đấu nối càng cần thận trọng. Hơi ẩm có thể đẩy nhanh quá trình oxy hóa và ăn mòn tại điểm tiếp xúc.
Các lỗi thường gặp khi dùng cáp lõi nhôm trong hệ thống PV
Lỗi 1: Đấu cáp nhôm trực tiếp vào đầu nối đồng
Đây là lỗi nguy hiểm. Mối nối có thể tăng điện trở, nóng lên, oxy hóa và cháy sau một thời gian vận hành.
Lỗi 2: Chọn tiết diện cáp nhôm theo tiết diện cáp đồng
Do nhôm dẫn điện kém hơn đồng, không nên lấy cùng tiết diện dây đồng để thay bằng dây nhôm mà không tính toán lại. Cần chọn tiết diện theo dòng tải, chiều dài tuyến cáp, sụt áp và điều kiện lắp đặt.
Lỗi 3: Dùng đầu cos không đúng vật liệu
Đầu cos đồng không phải lúc nào cũng phù hợp với dây nhôm. Nếu bắt buộc chuyển tiếp, cần dùng đầu cos hoặc đầu nối đồng – nhôm.
Lỗi 4: Ép cos không đủ lực
Mối ép lỏng làm tăng điện trở tiếp xúc. Đây là nguyên nhân phổ biến khiến đầu cáp bị nóng, đổi màu, chảy nhựa hoặc phát sinh mùi khét.
Lỗi 5: Không kiểm tra nhiệt độ mối nối sau vận hành
Sau khi hệ thống chạy tải, nên kiểm tra nhiệt độ tại các điểm nối bằng camera nhiệt hoặc thiết bị đo phù hợp. Việc này giúp phát hiện điểm nóng trước khi xảy ra sự cố.
Checklist thi công cáp lõi nhôm trong hệ thống PV
Trước khi nghiệm thu hệ thống, nên kiểm tra các điểm sau:
- Đã xác định rõ cáp AC dùng lõi đồng hay lõi nhôm.
- Nếu dùng cáp nhôm, đã tính lại tiết diện theo dòng tải và sụt áp.
- Không nối trực tiếp dây đồng với dây nhôm.
- Có dùng đầu nối đồng – nhôm phù hợp.
- Đầu nối có thông số tương thích với tiết diện dây.
- Mối nối được ép bằng dụng cụ chuyên dụng.
- Lực siết đầu nối đạt yêu cầu của nhà sản xuất.
- Mối nối ngoài trời được chống ẩm và cách điện tốt.
- Không có dấu hiệu oxy hóa, lỏng, nứt hoặc biến dạng tại đầu cáp.
- Đã kiểm tra nhiệt độ điểm nối khi hệ thống vận hành.
Khi nào nên gọi đơn vị kỹ thuật kiểm tra?
Bạn nên gọi kỹ thuật viên nếu hệ thống có các dấu hiệu sau:
- Áptômát nóng bất thường.
- Đầu cáp đổi màu hoặc có mùi khét.
- Biến tần báo lỗi AC.
- Tủ điện phát tiếng kêu bất thường.
- Có dấu hiệu chảy nhựa tại đầu cos.
- Dòng điện không ổn định.
- Hệ thống mới lắp nhưng điểm đấu nối nóng nhanh.
Không nên tiếp tục vận hành nếu phát hiện mùi khét hoặc nhiệt độ cao tại mối nối. Cần ngắt điện theo đúng quy trình an toàn và kiểm tra ngay.
Kết luận
Sử dụng đúng loại cáp lõi nhôm trong hệ thống PV giúp giảm chi phí vật tư nhưng cần thi công đúng kỹ thuật. Không nên nối trực tiếp dây nhôm với dây đồng hoặc đầu nối đồng. Nếu bắt buộc dùng cáp nhôm, cần có đầu nối đồng – nhôm phù hợp, ép cos đúng cách, siết đúng lực và bảo vệ mối nối khỏi ẩm.
Đối với hệ thống điện mặt trời, Sunny Solar khuyến nghị ưu tiên cáp AC lõi đồng để tăng độ ổn định và giảm rủi ro tại các điểm đấu nối. Khi cần dùng cáp nhôm, nên để kỹ thuật viên có chuyên môn kiểm tra thiết kế và phương án chuyển tiếp trước khi thi công.
