Tầm quan trọng của việc sử dụng cáp quang điện trong các hệ thống quang điện

Cáp quang điện là gì?

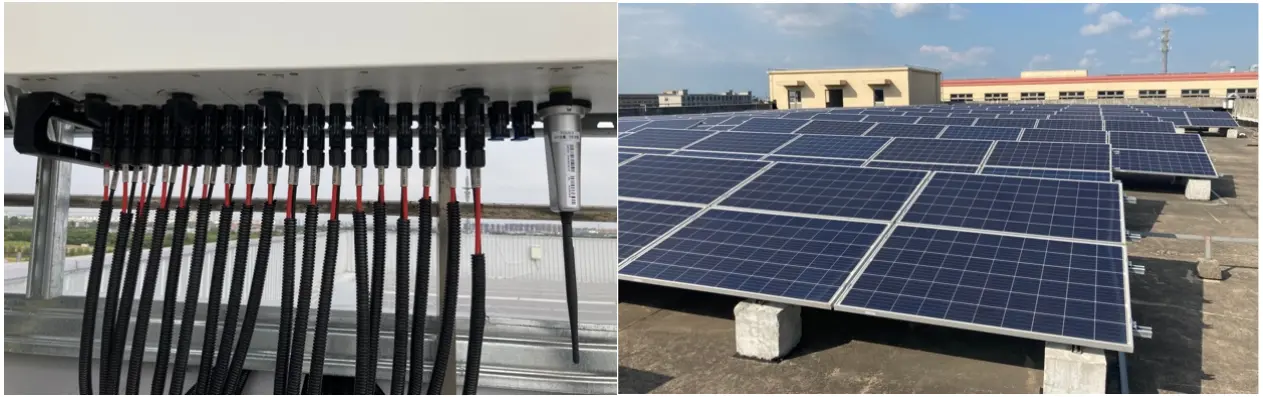

Cáp quang điện là loại cáp chuyên dụng dùng cho hệ thống điện mặt trời, đặc biệt ở phía dòng điện một chiều DC giữa tấm pin, hộp nối chuỗi, tủ DC và inverter. Loại cáp này được thiết kế để chịu nhiệt, chịu tia UV, chịu thời tiết ngoài trời và vận hành ổn định trong môi trường có điện áp DC cao.

Trong thực tế, một số dự án điện mặt trời vẫn dùng cáp điện thông thường để giảm chi phí lắp đặt ban đầu. Cách làm này có thể tiết kiệm một khoản nhỏ trong giai đoạn thi công, nhưng lại làm tăng rủi ro về suy giảm cách điện, oxy hóa đầu nối, phát nhiệt, hồ quang điện và cháy nổ.

Với một hệ thống quang điện có vòng đời thiết kế từ 20–25 năm, lựa chọn đúng cáp ngay từ đầu là yếu tố ảnh hưởng trực tiếp đến độ an toàn, hiệu suất và chi phí vận hành dài hạn.

Vì sao không nên dùng cáp thông thường cho hệ thống điện mặt trời?

Hệ thống điện mặt trời có điều kiện làm việc khác với hệ thống điện dân dụng thông thường. Cáp điện trong hệ thống PV thường phải hoạt động ngoài trời, chịu nắng nóng, mưa ẩm, tia cực tím và dòng điện DC liên tục trong nhiều năm.

Cáp thông thường, nhất là cáp PVC, không được thiết kế cho môi trường này. Khi sử dụng lâu dài, vỏ cáp có thể bị lão hóa, nứt, cứng, giảm khả năng cách điện và làm tăng nguy cơ sự cố.

Các rủi ro chính gồm:

• Giảm tuổi thọ hệ thống.
• Tăng tổn thất điện năng.
• Tăng điện trở tiếp xúc tại đầu nối.
• Tăng nguy cơ phát nhiệt.
• Tăng nguy cơ cháy do hồ quang DC.
• Khó bảo trì và khó kiểm soát lỗi sau nhiều năm vận hành.

Vì vậy, cáp quang điện không nên được xem là hạng mục phụ. Đây là một phần quan trọng trong thiết kế an toàn của toàn bộ hệ thống điện mặt trời.

Sự khác biệt giữa cáp quang điện và cáp thông thường

1. Khác biệt về cấu tạo vật liệu

Cáp quang điện được sản xuất với vật liệu cách điện và vỏ bọc chuyên dụng. Phần cách điện và vỏ cáp thường dùng polyolefin liên kết chéo được chiếu xạ. Quá trình này giúp thay đổi cấu trúc phân tử của vật liệu, từ đó tăng khả năng chịu nhiệt, chịu tia UV và chịu tác động môi trường.

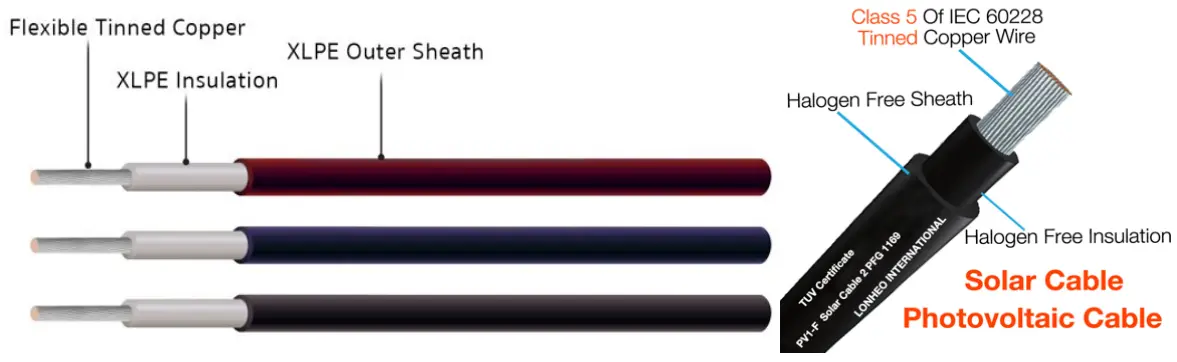

Cấu tạo cơ bản của cáp quang điện:

• Dây dẫn: đồng mạ thiếc.
• Vật liệu cách điện: polyolefin liên kết chéo được chiếu xạ.
• Vỏ bọc: polyolefin liên kết chéo được chiếu xạ.

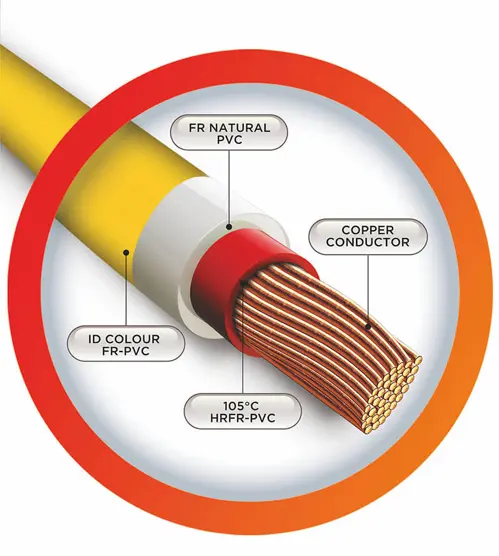

Trong khi đó, cáp thông thường thường có cấu tạo đơn giản hơn:

• Dây dẫn: đồng.
• Vật liệu cách điện: PVC hoặc XLPE.
• Vỏ bọc: PVC.

Điểm khác biệt lớn không nằm ở dây dẫn, mà nằm ở lớp cách điện và vỏ bọc. Đây là phần quyết định khả năng chống lão hóa, chống tia UV, chịu nhiệt và duy trì độ an toàn điện trong môi trường ngoài trời.

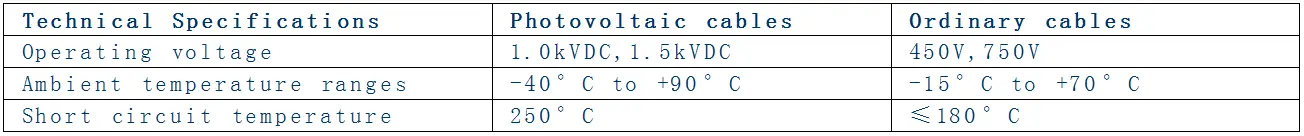

2. Khả năng chịu nhiệt và tia UV tốt hơn

Trong nhà máy điện mặt trời hoặc hệ thống điện mặt trời áp mái, cáp thường nằm dưới nắng trong thời gian dài. Vào những ngày nắng gắt, nhiệt độ tại khu vực tấm pin và mái có thể tăng rất cao.

Cáp quang điện được thiết kế cho điều kiện này. Loại cáp đạt chuẩn thường có khả năng hoạt động trong dải nhiệt rộng, chịu tia UV, chịu ozone và chịu thời tiết tốt hơn cáp PVC thông thường.

Ngược lại, cáp thông thường có thể bị giòn, nứt hoặc biến dạng khi tiếp xúc lâu dài với nắng nóng. Khi lớp vỏ xuống cấp, nguy cơ rò điện, chạm chập và cháy nổ tăng lên.

3. Phù hợp hơn với điện áp DC cao

Hệ thống điện mặt trời vận hành với dòng điện một chiều DC. Đây là điểm cần chú ý vì hồ quang DC khó dập hơn hồ quang AC. Khi có lỗi tại cáp hoặc đầu nối, rủi ro phát sinh nhiệt và cháy có thể nghiêm trọng hơn.

Cáp PV chuyên dụng được thiết kế để dùng cho phía DC của hệ thống quang điện. Nhiều loại cáp đạt chuẩn có thể dùng cho điện áp DC lên đến 1.500V, tùy theo tiêu chuẩn và thông số kỹ thuật của nhà sản xuất.

Nếu dùng cáp thông thường cho môi trường DC cao, hệ thống có thể gặp rủi ro về cách điện, độ bền điện áp và độ ổn định sau thời gian dài vận hành.

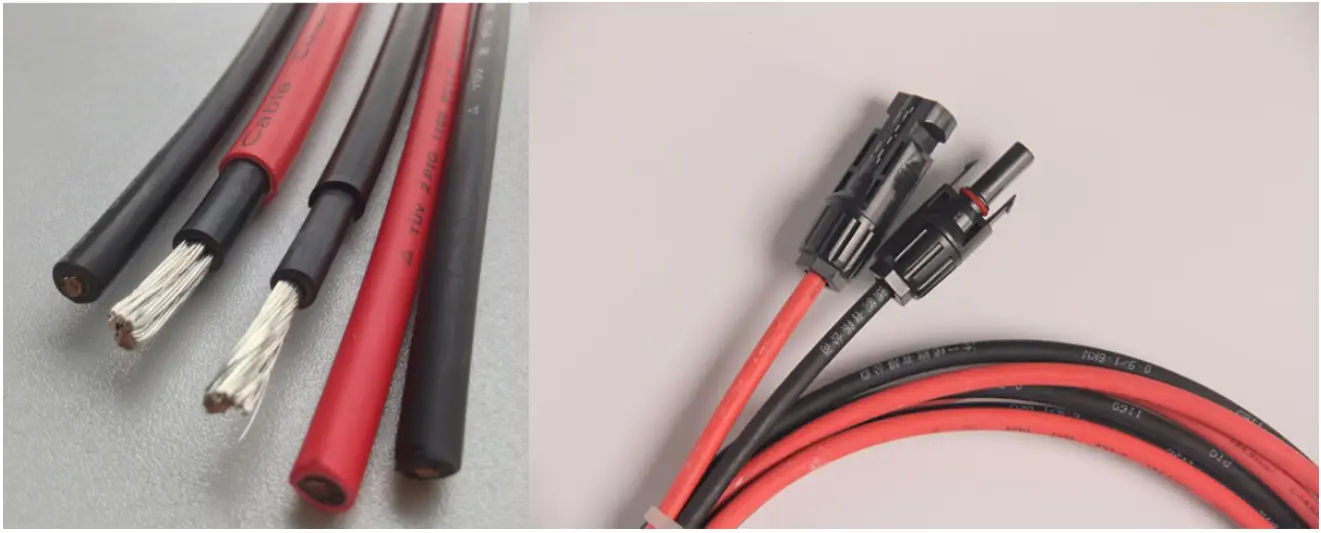

4. Tương thích tốt hơn với đầu nối DC

Một yếu tố quan trọng trong hệ thống quang điện là sự tương thích giữa cáp và đầu nối DC. Khi cáp và đầu nối không phù hợp, việc bấm cos hoặc nối đầu dây dễ bị lỗi.

Các lỗi thường gặp gồm:

• Tiếp xúc không đủ chặt.
• Bề mặt tiếp xúc nhỏ.
• Đầu nối bị oxy hóa.
• Điện trở tiếp xúc tăng.
• Điểm nối bị nóng lên khi vận hành.
• Nguy cơ phát sinh hồ quang điện.

Cáp quang điện chuyên dụng thường dùng dây đồng mạ thiếc, giúp tăng khả năng chống oxy hóa và phù hợp hơn với đầu nối DC dùng trong hệ thống PV. Điều này giúp kết nối ổn định hơn, giảm phát nhiệt và giảm nguy cơ lỗi sau nhiều năm sử dụng.

Cáp không phù hợp có thể gây cháy hệ thống điện mặt trời như thế nào?

Trong hệ thống điện mặt trời, nhiều sự cố nghiêm trọng bắt nguồn từ phía DC. Nguyên nhân thường không chỉ do một thiết bị riêng lẻ, mà do tổ hợp nhiều lỗi nhỏ trong thiết kế và thi công.

Ví dụ:

• Chọn sai loại cáp.
• Dùng cáp không đạt chuẩn ngoài trời.
• Đầu nối DC không tương thích.
• Kỹ thuật bấm đầu dây không đúng.
• Cáp bị kéo căng, gập hoặc cọ xát.
• Cáp tiếp xúc lâu ngày với nhiệt, nước và tia UV.
• Điện trở tiếp xúc tăng nhưng không được phát hiện sớm.

Khi điện trở tại điểm nối tăng, khu vực này sẽ phát nhiệt. Nếu tình trạng kéo dài, lớp cách điện có thể suy giảm. Trong môi trường điện áp DC cao, lỗi này có thể tạo hồ quang điện và dẫn đến cháy.

Vì vậy, cáp quang điện không chỉ ảnh hưởng đến hiệu suất truyền tải. Nó còn ảnh hưởng trực tiếp đến an toàn cháy nổ của toàn bộ hệ thống.

Lợi ích khi sử dụng cáp quang điện chuyên dụng

1. Tăng độ an toàn cho hệ thống

Cáp quang điện giúp giảm rủi ro rò điện, chạm chập, phát nhiệt và cháy nổ. Đây là lợi ích quan trọng nhất, đặc biệt với hệ thống áp mái nhà xưởng, trang trại, hộ gia đình và nhà máy điện mặt trời quy mô lớn.

2. Tăng tuổi thọ dự án

Một hệ thống điện mặt trời thường được kỳ vọng vận hành trong nhiều thập kỷ. Nếu cáp xuống cấp sau vài năm, chi phí thay thế và bảo trì sẽ cao hơn nhiều so với khoản tiết kiệm ban đầu khi dùng cáp rẻ.

Cáp PV chất lượng cao giúp hệ thống vận hành ổn định hơn trong dài hạn.

3. Giảm chi phí bảo trì

Cáp kém chất lượng thường tạo ra lỗi khó phát hiện. Khi xảy ra sự cố, đội kỹ thuật phải kiểm tra từng tuyến dây, từng đầu nối và từng chuỗi pin. Điều này làm tăng chi phí nhân công, thời gian dừng hệ thống và tổn thất sản lượng điện.

Dùng cáp quang điện đúng chuẩn giúp giảm các lỗi này từ đầu.

4. Duy trì hiệu suất phát điện

Cáp và đầu nối không phù hợp có thể làm tăng tổn thất điện năng. Dù mức tổn thất tại một điểm nhỏ, nhưng khi cộng dồn trong toàn hệ thống, tác động có thể đáng kể.

Cáp đúng chuẩn giúp dòng điện truyền ổn định hơn, hạn chế tổn hao và hỗ trợ inverter vận hành hiệu quả.

5. Bảo vệ lợi tức đầu tư

Trong dự án điện mặt trời, chi phí cáp chỉ là một phần nhỏ so với tổng chi phí đầu tư. Tuy nhiên, nếu chọn sai cáp, rủi ro ảnh hưởng đến cả hệ thống.

Một sự cố cháy, hỏng chuỗi pin hoặc dừng inverter có thể gây thiệt hại lớn hơn rất nhiều so với phần chi phí tiết kiệm ban đầu. Vì vậy, dùng cáp quang điện chuyên dụng là quyết định bảo vệ lợi tức đầu tư dài hạn.

Nên chọn cáp quang điện theo tiêu chí nào?

Khi lựa chọn cáp cho hệ thống điện mặt trời, chủ đầu tư và nhà thầu nên kiểm tra các yếu tố sau:

• Cáp có phù hợp cho hệ thống PV phía DC hay không.
• Cáp có khả năng chịu tia UV và thời tiết ngoài trời hay không.
• Vật liệu cách điện và vỏ bọc có phù hợp môi trường nhiệt cao hay không.
• Điện áp định mức có phù hợp thiết kế hệ thống hay không.
• Tiết diện cáp có đáp ứng dòng điện và chiều dài tuyến dây hay không.
• Cáp có tương thích với đầu nối DC được sử dụng hay không.
• Nhà cung cấp có chứng chỉ, thông số kỹ thuật và nguồn gốc rõ ràng hay không.
• Đội thi công có bấm đầu nối đúng kỹ thuật hay không.

Ngoài chất lượng cáp, kỹ thuật thi công cũng rất quan trọng. Một sợi cáp tốt nhưng nối đầu dây sai vẫn có thể gây sự cố.

Sai lầm thường gặp khi chọn cáp điện mặt trời

Chỉ nhìn vào giá ban đầu

Nhiều đơn vị chọn cáp rẻ để giảm chi phí thi công. Đây là cách tính ngắn hạn. Với hệ thống cần vận hành nhiều năm, chi phí bảo trì, sửa lỗi và mất sản lượng có thể cao hơn phần tiết kiệm ban đầu.

Dùng cáp PVC cho khu vực ngoài trời

Cáp PVC thông thường không phù hợp với môi trường nắng nóng, tia UV và điều kiện ngoài trời kéo dài. Khi lớp vỏ xuống cấp, hệ thống có thể mất an toàn.

Không kiểm tra tương thích đầu nối

Cáp và đầu nối DC cần phù hợp với nhau. Nếu không, điểm tiếp xúc dễ nóng, oxy hóa và gây lỗi.

Thi công đầu nối không đúng kỹ thuật

Bấm cos sai, tuốt dây sai, dùng dụng cụ không phù hợp hoặc trộn lẫn đầu nối khác hãng có thể làm tăng rủi ro.

Kết luận

Cáp quang điện là hạng mục nhỏ về chi phí nhưng có vai trò lớn trong an toàn, hiệu suất và tuổi thọ của hệ thống điện mặt trời. Dùng cáp thông thường thay cho cáp PV chuyên dụng có thể làm giảm chi phí ban đầu, nhưng lại tăng rủi ro trong suốt vòng đời vận hành.

Đối với hệ thống quang điện, lựa chọn đúng cáp ngay từ giai đoạn thiết kế giúp:

• Hạn chế rủi ro cháy nổ.
• Tăng độ ổn định của kết nối DC.
• Giảm chi phí bảo trì.
• Duy trì hiệu suất phát điện.
• Bảo vệ lợi tức đầu tư dài hạn.

Nếu bạn đang chuẩn bị lắp đặt hoặc nâng cấp hệ thống điện mặt trời, hãy ưu tiên cáp quang điện chuyên dụng, đầu nối DC tương thích và đội ngũ thi công có kinh nghiệm.
