Tính toán và thiết kế hệ thống nước nóng năng lượng mặt trời quy mô công nghiệp

Tính toán và thiết kế hệ thống nước nóng năng lượng mặt trời quy mô công nghiệp là bước quan trọng để đảm bảo hệ thống vận hành ổn định, đủ nước nóng, tiết kiệm điện và phù hợp với nhu cầu thực tế của từng công trình. Với khách sạn, khu dân cư, nhà máy, bệnh viện, trường học hoặc khu nghỉ dưỡng, hệ thống không thể chọn theo cảm tính mà cần tính đúng tải nước nóng, số lượng tấm thu nhiệt, dung tích bồn, công suất gia nhiệt, bơm và đường ống.

1. Vì sao cần tính toán hệ thống nước nóng năng lượng mặt trời?

Ở quy mô công nghiệp, nhu cầu nước nóng thường lớn và thay đổi theo thời điểm sử dụng. Nếu thiết kế thiếu tải, người dùng sẽ không đủ nước nóng vào giờ cao điểm. Nếu thiết kế thừa tải, chủ đầu tư phải chịu chi phí đầu tư cao, lãng phí diện tích lắp đặt và tăng chi phí bảo trì.

Một hệ thống đạt chuẩn cần trả lời rõ các câu hỏi:

• Mỗi ngày công trình cần bao nhiêu lít nước nóng?
• Nhiệt độ nước nóng yêu cầu là bao nhiêu?
• Hệ thống solar đóng góp bao nhiêu phần trăm?
• Cần bao nhiêu tấm collector?
• Có cần heat pump hoặc điện trở dự phòng không?
• Bơm tăng áp, bơm hồi và đường ống chọn thế nào?
• Hệ thống có đủ áp lực và lưu lượng cho giờ cao điểm không?

Đây là lý do tính toán và thiết kế hệ thống nước nóng năng lượng mặt trời quy mô công nghiệp cần được thực hiện bởi đơn vị có năng lực kỹ thuật, không chỉ bởi đội lắp đặt thông thường.

2. Bước 1: Tính lượng nước nóng sử dụng trong ngày

Theo tài liệu kỹ thuật, lượng nước nóng thiết kế thường được xác định theo công thức:

Q = m × q × K

Trong đó:

• Q: tổng lượng nước nóng cần dùng mỗi ngày.
• m: số người sử dụng nước nóng.
• q: định mức nước nóng cho một người trong ngày.
• K: hệ số sử dụng.

Với từng loại công trình, định mức nước nóng sẽ khác nhau. Ví dụ, khách sạn có bồn tắm cần lượng nước nóng cao hơn khách sạn chỉ dùng vòi sen. Khu dân cư, nhà khách, trường học hoặc nhà máy cũng cần cách tính riêng.

Theo nội dung trong file, định mức có thể quy đổi theo nhiệt độ nước nóng 60°C. Một số mức tham khảo gồm:

Việc chọn hệ số sử dụng K rất quan trọng. Nếu chọn quá cao, hệ thống sẽ bị đội chi phí. Nếu chọn quá thấp, hệ thống không đáp ứng đủ nhu cầu thực tế.

3. Bước 2: Xác định tỷ lệ đóng góp của solar và hệ gia nhiệt

Với hệ thống nước nóng năng lượng mặt trời quy mô lớn, hệ thống thường gồm hai phần:

• Hệ thống solar: dùng collector để hấp thụ bức xạ mặt trời và gia nhiệt nước.
• Hệ thống gia nhiệt phụ trợ: dùng heat pump hoặc điện trở để đảm bảo nước nóng khi trời mưa, ít nắng hoặc nhu cầu tăng cao.

Theo tài liệu, với hệ thống trên 3.000 L/ngày, thể tích phần solar có thể tính theo hướng:

Vsolar = làm tròn lên của 60% × Q theo thang 1.000 L

Phần còn lại do hệ thống gia nhiệt phụ trợ đảm nhiệm:

Vgia nhiệt = Q – Vsolar

Ví dụ: nếu công trình cần 10.000 L nước nóng/ngày, phần solar có thể thiết kế khoảng 6.000 L, phần gia nhiệt phụ trợ khoảng 4.000 L.

Cách phân chia này giúp cân bằng giữa tiết kiệm năng lượng và độ ổn định vận hành.

4. Bước 3: Tính số lượng tấm collector

Collector là bộ phận thu nhiệt chính của hệ thống nước nóng năng lượng mặt trời. Số lượng collector cần tính dựa trên:

• Năng lượng cần cung cấp cho phần solar.
• Hiệu suất collector.
• Diện tích hấp thụ nhiệt.
• Bức xạ mặt trời trung bình tại khu vực lắp đặt.
• Nhiệt độ nước lạnh đầu vào.
• Nhiệt độ nước nóng yêu cầu.

Tài liệu nêu công thức tính năng lượng cần cung cấp bởi hệ solar:

Nsolar = 4,18 × Vsolar × (60 – Tl) / 3600

Trong đó:

• Vsolar: thể tích nước cần gia nhiệt bằng solar.
• Tl: nhiệt độ nước lạnh đầu vào.
• 60°C: nhiệt độ nước nóng thiết kế.
• Nsolar: năng lượng cần cung cấp, tính bằng kWh.

Năng lượng tạo ra từ một collector phụ thuộc vào hiệu suất, diện tích và bức xạ mặt trời. Vì vậy, một hệ thống ở TP.HCM, Cần Thơ, Tây Ninh, Vũng Tàu hoặc Phan Thiết thường có lợi thế hơn khu vực ít nắng hơn do bức xạ mặt trời trung bình cao.

5. Bước 4: Chọn loại collector phù hợp

Trong thiết kế hệ thống nước nóng năng lượng mặt trời quy mô công nghiệp, không nên chỉ quan tâm đến số lượng tấm. Cần xét thêm:

• Hiệu suất collector.
• Diện tích hấp thụ thực tế.
• Diện tích chiếm chỗ trên mái.
• Tải trọng lên mặt bằng.
• Khả năng bảo trì.
• Điều kiện nắng, gió, môi trường lắp đặt.

Theo file kỹ thuật, các loại collector có thể có diện tích và hiệu suất khác nhau. Điều này ảnh hưởng trực tiếp đến số lượng tấm, diện tích lắp đặt và kết cấu chịu tải.

Với công trình công nghiệp, khách sạn hoặc khu dân cư, bước khảo sát mặt bằng rất quan trọng. Mái phải đủ diện tích, đủ khả năng chịu tải và có hướng lắp đặt phù hợp để hệ thống đạt hiệu quả hấp thụ nhiệt tốt.

6. Bước 5: Thiết kế hệ thống gia nhiệt phụ trợ

Hệ thống gia nhiệt phụ trợ giúp đảm bảo nước nóng ổn định khi solar không đủ công suất. Hai giải pháp phổ biến là:

• Heat pump: tiết kiệm điện hơn, phù hợp hệ thống lớn, vận hành thường xuyên.
• Điện trở: cấu tạo đơn giản, thường dùng làm backup hoặc cho hệ thống nhỏ.

Theo tài liệu, hệ gia nhiệt cần có khả năng đáp ứng tối thiểu khoảng 60% tổng nhu cầu nước nóng trong trường hợp thời tiết xấu. Đây là điểm quan trọng với các công trình như khách sạn, resort, bệnh viện hoặc ký túc xá, vì nhu cầu nước nóng không thể phụ thuộc hoàn toàn vào thời tiết.

Khi chọn heat pump hoặc điện trở, cần tính:

• Dung tích nước cần gia nhiệt.
• Nhiệt lượng cần cung cấp.
• Công suất thiết bị.
• Thời gian vận hành.
• Chi phí điện.
• Yêu cầu dự phòng.

7. Bước 6: Chọn bơm đối lưu, bơm tăng áp và bơm hồi

Một hệ thống solar quy mô công nghiệp cần hệ bơm phù hợp để nước lưu thông ổn định.

Bơm đối lưu

Bơm đối lưu giúp tuần hoàn nước giữa collector và bồn solar. Việc chọn bơm phụ thuộc vào:

• Số lượng collector.
• Chênh lệch độ cao giữa collector và bồn.
• Chiều dài tuyến ống.
• Tổn thất áp lực.

Nếu chọn bơm yếu, nước tuần hoàn kém và hiệu suất thu nhiệt giảm. Nếu chọn bơm quá lớn, hệ thống tốn điện và tăng chi phí đầu tư.

Bơm tăng áp

Bơm tăng áp đảm bảo nước nóng đến đúng vị trí sử dụng với lưu lượng và áp lực phù hợp. Với khách sạn hoặc tòa nhà nhiều tầng, bơm tăng áp cần tính theo số thiết bị vệ sinh, lưu lượng sử dụng đồng thời và chiều cao cột áp.

Bơm hồi

Bơm hồi giúp nước nóng luôn sẵn sàng tại các điểm dùng xa bồn. Nếu không có bơm hồi, người dùng phải xả bỏ một lượng nước lạnh trong đường ống trước khi có nước nóng. Điều này gây lãng phí nước và làm giảm trải nghiệm sử dụng.

8. Bước 7: Tính toán đường ống nước nóng

Đường ống ảnh hưởng trực tiếp đến lưu lượng, áp lực, tổn thất nhiệt và độ ổn định của hệ thống. Khi tính đường ống cần xác định:

• Lưu lượng giây thiết kế.
• Tổng số thiết bị sử dụng.
• Hệ số sử dụng đồng thời.
• Đường kính ống chính.
• Đường kính ống nhánh.
• Đường kính ống hồi.
• Vật liệu ống chịu nhiệt.

Theo tài liệu, lưu tốc đường ống chính thường lấy khoảng 1,0–1,5 m/s, còn đường ống nhánh khoảng 0,6–1,2 m/s. Nếu đường ống quá nhỏ, áp lực yếu và dễ gây ồn. Nếu đường ống quá lớn, chi phí vật tư tăng và thất thoát nhiệt nhiều hơn.

Với hệ thống quy mô lớn, có thể chia tuyến ống chính thành nhiều tuyến nhỏ để giảm khó khăn khi thi công, tăng độ an toàn và cân bằng lưu lượng tốt hơn.

9. Lợi ích của hệ thống nước nóng năng lượng mặt trời quy mô công nghiệp

Khi được tính toán đúng, hệ thống mang lại nhiều lợi ích cho chủ đầu tư:

• Giảm chi phí điện hằng tháng.
• Tận dụng nguồn năng lượng mặt trời miễn phí.
• Giảm phụ thuộc vào điện trở truyền thống.
• Đảm bảo nước nóng ổn định cho công trình lớn.
• Giảm phát thải trong quá trình vận hành.
• Tăng hình ảnh xanh cho khách sạn, resort, nhà máy hoặc khu dân cư.
• Có thể kết hợp heat pump để tăng hiệu quả trong mùa mưa.

Đây là giải pháp phù hợp cho các công trình có nhu cầu nước nóng lớn và sử dụng thường xuyên.

10. Sunny Solar cung cấp giải pháp thiết kế và thi công hệ thống nước nóng công nghiệp

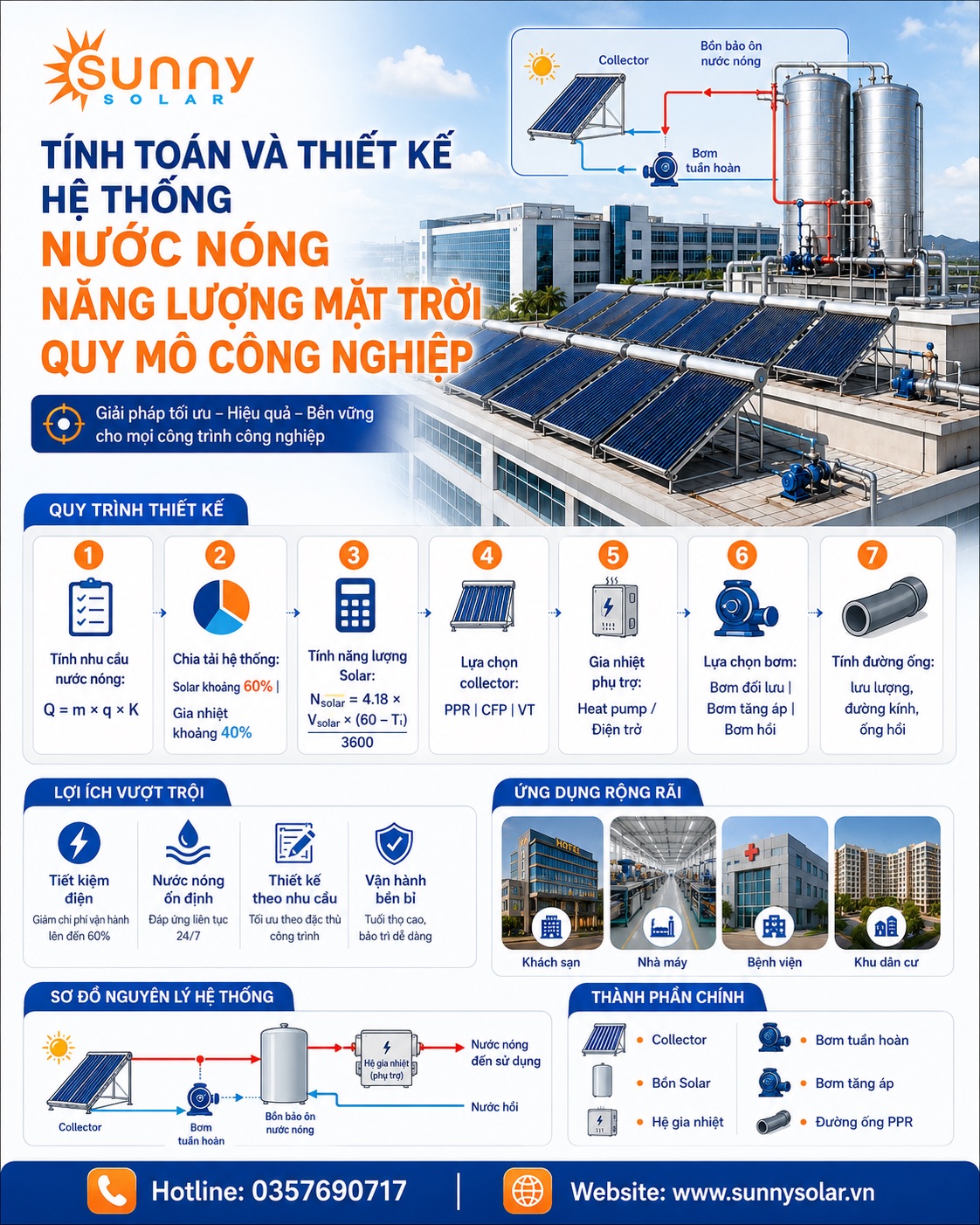

Sunny Solar tư vấn, tính toán và thiết kế hệ thống nước nóng năng lượng mặt trời quy mô công nghiệp theo nhu cầu thực tế của từng công trình. Quy trình triển khai gồm:

1. Khảo sát nhu cầu sử dụng nước nóng.
2. Tính tổng tải nước nóng theo ngày.
3. Tính số lượng collector và dung tích bồn.
4. Chọn heat pump hoặc điện trở phụ trợ.
5. Tính bơm, đường ống và hệ điều khiển.
6. Lập phương án kỹ thuật và báo giá.
7. Thi công, vận hành và bảo trì hệ thống.

Mỗi công trình cần một phương án riêng. Sunny Solar không khuyến nghị chọn hệ thống chỉ theo số phòng hoặc diện tích mái, vì cách này dễ gây sai tải và làm giảm hiệu quả đầu tư.

Kết luận

Tính toán và thiết kế hệ thống nước nóng năng lượng mặt trời quy mô công nghiệp cần dựa trên dữ liệu sử dụng thực tế, định mức nước nóng, bức xạ mặt trời, dung tích bồn, số lượng collector, hệ gia nhiệt phụ trợ, bơm và đường ống. Một hệ thống được thiết kế đúng sẽ giúp công trình có đủ nước nóng, tiết kiệm chi phí vận hành và tăng độ bền thiết bị.
